USB-RS422-PCB
PIISUN
| Cantidad: | |
|---|---|

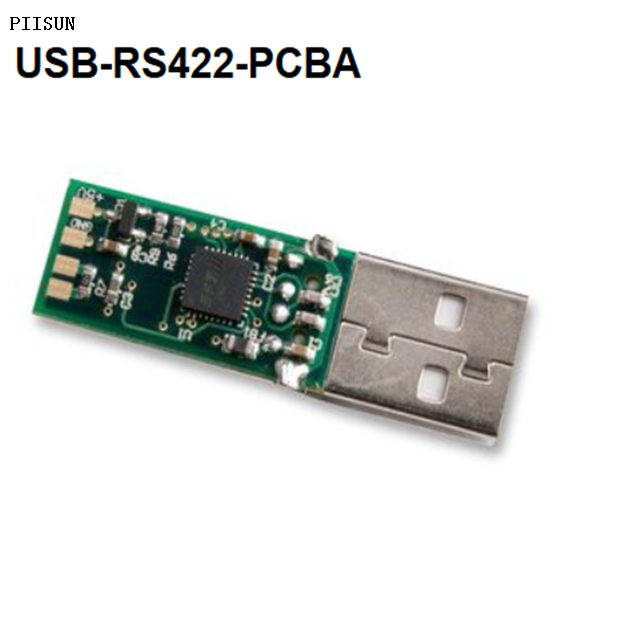

Módulos de interfaz FTDI USB-RS422-PCBA USB a RS422 convertidor integrado PCB Assy
El USB-RS422-PCB es un PCB convertidor UART serie de nivel USB a RS422 que incorpora el dispositivo IC de interfaz USB a UART serie FT232RQ de FTDI que maneja todas las señales y protocolos USB.La PCB proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz RS422 a USB
El convertidor USB-RS422-PCBA proporciona una interfaz serie USB a RS422 con un conector USB tipo A simple y PCB para una fácil integración en un diseño o como base de un cable convertidor.
Un IC de interfaz USB a UART serie FT232RQ maneja todas las señales y protocolos USB.
La electrónica integrada también incluye el transceptor RS422 más LED Tx y Rx que dan una indicación visual del tráfico de Tx y Rx.
El USB-RS422-PCBA es un PCB convertidor UART serie de nivel USB a RS422 que incorpora un dispositivo IC de interfaz USB a UART serie FT232RQ que maneja todas las señales y protocolos USB. El PCB proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz RS422 a USB. La electrónica integrada también incluye un transceptor RS422 más LED Tx y Rx que brindan una indicación visual del tráfico UART.La PCB está alimentada por USB y es compatible con USB 2.0 de máxima velocidad.Esta característica se puede utilizar para crear un acceso de transferencia de archivos protegido con contraseña o de seguridad utilizando la PCB.El USB-RS422-PCBA requiere controladores USB que se utilizan para hacer que el FT232R en la PCB aparezca como un puerto COM virtual (VCP).Esto permite al usuario comunicarse con la interfaz USB a través de un puerto de emulación serie de PC estándar.
· Todo el protocolo USB manejado por la electrónica en la PCB
· Interfaz EIA/TIA-422 con bajos requisitos de energía
· Tasas de transferencia de datos desde 300 baudios hasta 3 Mbaud
· EEPROM interna con área de escritura por el usuario
· PCB está alimentado por USB, no requiere suministro externo
· Bajo consumo de ancho de banda USB
· Compatible con controlador de host UHCI/OHCI/EHCI
· Compatible con USB 2.0 de máxima velocidad
· Soporte para FT232R FTDIChip-ID™ para mayor seguridad
Número de pieza La siguiente Tabla 1.1 proporciona detalles del USB-RS422-PCB disponible.
Número de pieza | Descripción |
USB-RS422-PCB | PCB UART de nivel USB a RS422 |
Aplicaciones Típicas
• Convertidor de Nivel USB a Serie RS422.
• Actualización de periféricos heredados a USB.
• Interfaz Microcontrolador UART o I/O a USB.
• Interfaz FPGA/PLD a USB.
• Interfaz USB para PC de instrumentación.
• Control Industrial USB.
• Transferencias de archivos protegidas por contraseña mediante USB.
• USB-RS422-PCB proporciona una interfaz USB a RS422 Serial UART.
• Todo el protocolo USB manejado por la electrónica en la PCB.
• Interfaz EIA/TIA-422 con bajos requisitos de energía.
• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
• Velocidades de transferencia de datos desde 300 baudios hasta 3 Mbaud.
• EEPROM interna con área de escritura por el usuario.
• El VCP libre de regalías de FTDI permite la comunicación como un puerto COM emulado estándar y los controladores 'directos' D2XX proporcionan una interfaz de programación de aplicaciones DLL.
• Compatibilidad con la función FTDIChip-ID™ del FT232RQ para mejorar la seguridad.
• La PCB se alimenta mediante USB; no se requiere fuente de alimentación externa.
• Bajo consumo de ancho de banda USB.
• Compatible con controlador de host UHCI / OHCI / EHCI.
• Compatible con USB 2.0 de máxima velocidad.
• Rango de temperatura de funcionamiento de -40°C a +85°C.
• Cumple con FCC, CE, UKCA y RoHS.
• Protección ESD para E/S RS-422 ±15 kV Modelo de cuerpo humano (HBM) ±15 kV EN61000-4-2 Descarga por espacio de aire ±8 kV EN61000-4-2 Descarga por contacto
