USB-RS232-WE-1800-BT
PIISUN
| Cantidad: | |
|---|---|

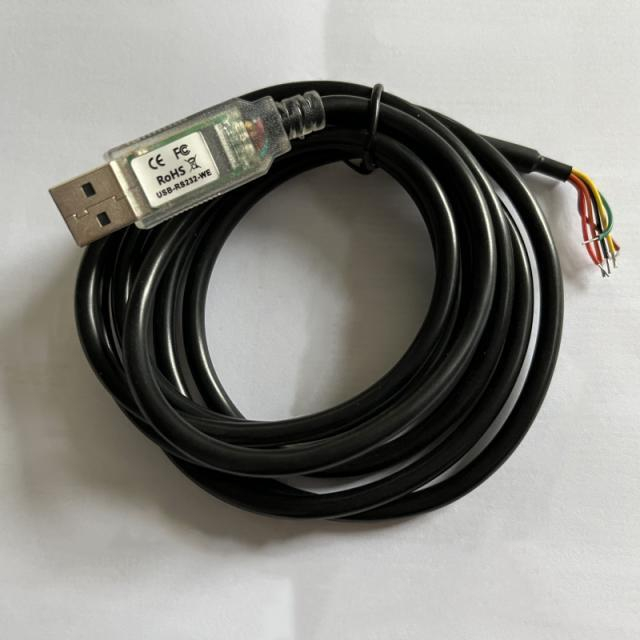

FTDI USB-RS232-WE-1800-BT Cable USB a RS232 Serial Extremo del cable de 1,8 M (5 V)
USB-RS232-WE-1800-BT-5.0
El conector USB contiene una pequeña placa de circuito con la interfaz IC serie UART FTDI FT232RQ para manejar todas las señales y protocolos USB.
Estos convertidores son compatibles con controladores VCP certificados por Microsoft WHQL para Windows, Apple Mac y Linux: todos los cuales están disponibles,
Cable adaptador USB a RS232 de grado industrial de 1,8 metros (6 pies) con extremos de alambre.Conecte dispositivos de comunicaciones seriales DB-9 heredados a una computadora moderna con USB.LED TXD/RXD integrados en el conector USB transparente para proporcionar una indicación visual del tráfico de datos

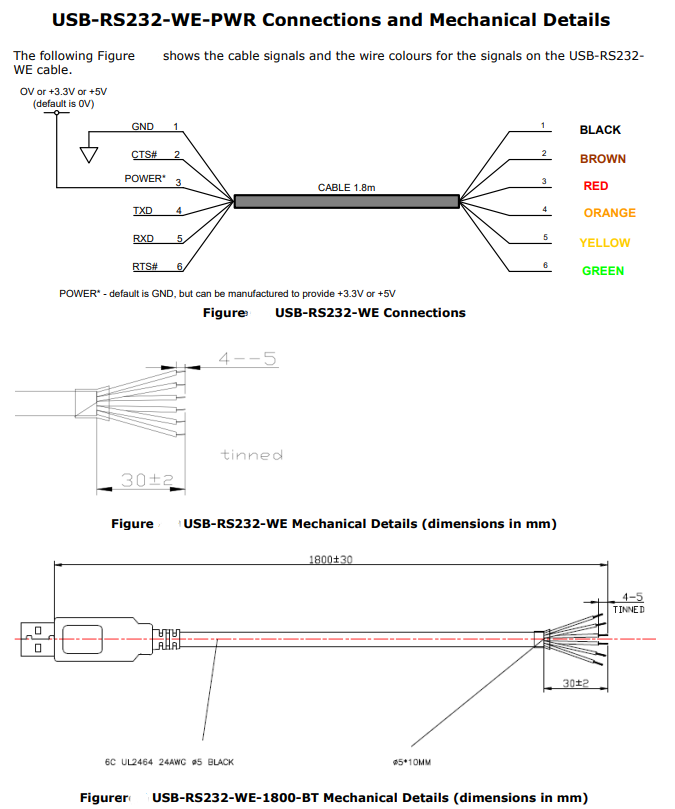

Señales de datos UART de nivel RS-232: RXD (amarillo), TXD (naranja), GND (negro), RTS (verde), CTS (marrón), +5 V (rojo).Velocidades de baudios estándar de Windows (300 bps a 921,6 Kbps).Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad
Conjunto de chips y controladores de dispositivos FTDI estándar de la industria para garantizar la máxima compatibilidad y confiabilidad superior para aplicaciones industriales.Funciona con todas las versiones de Windows y Mac OS.
Protocolo de enlace totalmente asistido por hardware (RTS#/CTS#) o software X-On/X-Off.Compatible con USB 2.0 de máxima velocidad.Versiones personalizadas disponibles bajo petición
El USB-RS232-WE-1800-BT_5.0 es un cable convertidor de USB a RS232 de 1,8 m de longitud.
Utilizando el chip FT232R combinado con un convertidor de nivel RS232, el cable es un producto aprobado por CE, FCC y UKCA, que es una de las soluciones USB – RS232 más simples que existen.
Alimentadas desde el puerto USB, las señales RS232 están expuestas en cables sin terminación, lo que permite al usuario instalar un conector adecuado que se ajuste a las necesidades de su sistema.
El cable se puede utilizar con controladores FTDI para proporcionar un puerto COM virtual en una PC que sea capaz de velocidades de comunicación con unidades RS232 desde 300 baudios hasta 1 MBaud.
LED de datos RX y TX visibles a través de una moldura transparente Color del cable de salida de suministro 5v0: negro
Números de pieza de los cables La siguiente Tabla 2.1 proporciona detalles de los cables USB-RS232 disponibles. Admite diseños de conectores finales personalizados.Para obtener más información, comuníquese con el equipo de ventas.
Número de pieza | Descripción | Conector final* | Detalles de cables |
USB-RS232-WE-1800-BT-0.0 | Cable USB a UART con Señales UART de nivel RS232. Cable negro, transparente conector USB 0.0 = el cable ROJO es 0V | Terminación de alambre (no conector) | Cable de 1,8 m, 6 núcleos, 26 AWG, diámetro = 5 mm |
USB-RS232-WE-5000-BT-0.0 | Terminación de alambre (no conector) | cable de 5 m, 6 núcleos, 26 AWG, diámetro = 5 mm | |
USB-RS232-WE-1800-BT-3.3 | Cable USB a UART con Señales UART de nivel RS232. Cable negro, transparente conector USB 3.3 = el cable ROJO es 3.3V | Terminación de alambre (no conector) | Cable de 1,8 m, 6 núcleos, 26 AWG, diámetro = 5 mm |
USB-RS232-WE-5000-BT-3.3 | Terminación de alambre (no conector) | cable de 5 m, 6 núcleos, 26 AWG, diámetro = 5 mm | |
USB-RS232-WE-1800-BT-5.0 | Cable USB a UART con Señales UART de nivel RS232. Cable negro, transparente conector USB 5.0 = el cable ROJO es de 5V | Terminación de alambre (no conector) | Cable de 1,8 m, 6 núcleos, 26 AWG, diámetro = 5 mm |
USB-RS232-WE-5000-BT-5.0 | Terminación de alambre (no conector) | cable de 5 m, 6 núcleos, 26 AWG, diámetro = 5 mm | |
USB-RS232-CC-LLLL-CU-PWR | Cable USB a UART con Señales UART de nivel RS232. C = color del cable (B negro o T transparente), U = color del conector USB (Bnegro o T transparente) PWR = salida de fuente de alimentación en cable rojo.0,0 = 0 V, 3,3 = 3,3 V, 5,0 = 5 V) | CU = Conector descripción. | LLLL = Longitud de cable. |
Nota: La tolerancia para el cable de 1,8 metros de longitud es de +/-30 mm y de +/-50 mm para el cable de 5 metros de longitud.
Aplicaciones Típicas
• Convertidor de nivel USB a serie RS232.
• Actualización de periféricos heredados a USB.
• Interfaz Microcontrolador UART o I/O a USB.
• Interfaz FPGA o PLD a USB.
• Interfaz USB para PC de instrumentación.
• Control industrial USB.
• Transferencias de archivos protegidas por contraseña mediante USB.
• El cable convertidor USB-RS232 proporciona una interfaz serie USB a RS232 con conectores finales personalizados.
• Todo el protocolo USB manejado por la electrónica del cable USB.
• Interfaz de comunicación EIA/TIA-232 y V.28/V.24 con bajos requisitos de energía.
• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
• EEPROM interna con área de escritura por el usuario.
• El VCP libre de regalías de FTDI permite la comunicación como un puerto COM emulado estándar y los controladores 'directos' D2XX proporcionan una interfaz de programación de aplicaciones DLL.
• Indicación visual del tráfico Tx y Rx mediante LEDs en el conector USB transparente.
• Handshaking de hardware totalmente asistido (RTS#/CTS#) o software X-On/X-Off.
• Velocidades de transferencia de datos de 300 baudios a 1 Mbaud.
• Compatibilidad con la función FTDIChip-ID™ del FT232RQ para mejorar la seguridad.
• Bajo consumo de ancho de banda USB.
• Compatible con controlador de host UHCI / OHCI / EHCI.
• Compatible con USB 2.0 de máxima velocidad.
• Rango de temperatura de funcionamiento de -40°C a +85°C.
• La longitud del cable es de 1,80 mo 5,0 m.
• Protección ESD para RS-232'/O ±15 kV Modelo de cuerpo humano (HBM) ±15 kV EN61000-4-2 Descarga por espacio de aire ±8 kV EN61000-4-2 Descarga por contacto
• Cumple con FCC, UKCA y CE.
Versiones personalizadas disponibles bajo pedido (sujetas a MOQ).
