USB-RS232-PCBUSB a RS232 UART Serial Converter PCBUSB a RS232 Serial PCB adaptador con electrónica integrada, conector USB y LEDInterfaz USB a RS232 serial PCB para cable

• Tasas de transferencia de datos: 1MBaudios

• Velocidad USB: A toda velocidad      (12Mbps)

• Interfaces: UART

• Conector USB: Escribe un

• Conector final: -

• Detalles de cables: -

• Paquetes: N / A

• Canales: 1

• Voltaje de E/S: RS232

• Clase USB: FTDI      Conductores

• Salida de potencia máxima: +5V / 75mA

• IC interno FTDI: FT232R

• Operando      Temperatura: -40°C a +85°C

El convertidor USB-RS232-PCBA proporciona una interfaz serie USB a RS232 con un conector USB A simple y PCB para una fácil integración en un diseño o como base de un cable convertidor.

Características:

·        Todo el protocolo USB manejado por la electrónica encapsulada en conector USB.

·        Velocidades de transferencia de datos de 300 baudios a 1 Mbaud.

·        Rango de temperatura ampliado (-40oC a +85oC).

·        Protocolo de enlace totalmente asistido por hardware (RTS#/CTS#) o software X-On/X-Off.

·        El nivel de salida de voltaje adicional es 0v

·        Aprobado por CE, FCC y UKCA.

Descripción

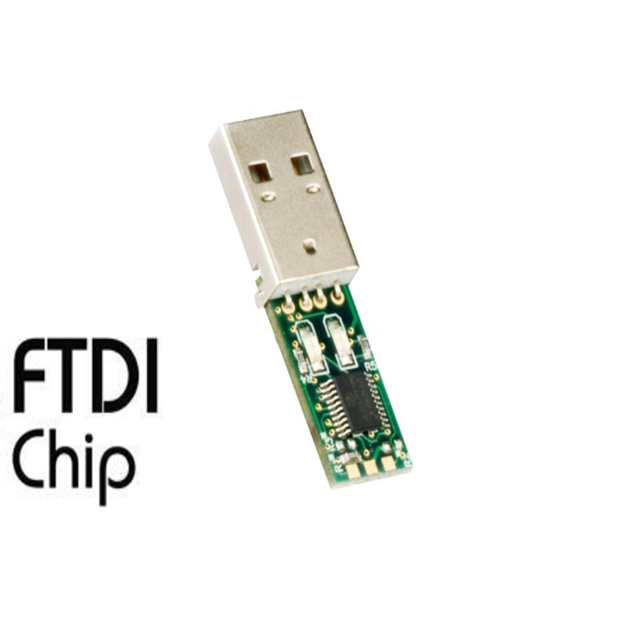

El USB-RS232-PCB es un PCB convertidor UART serie de nivel USB a RS232 que incorpora el dispositivo IC de interfaz USB a UART serie FT232R de FTDI que maneja todas las señales y protocolos USB.La PCB proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz serie de nivel RS232 a USB.Cada USB-RS232-PCB contiene una pequeña placa de circuito electrónico interno, que utiliza el FT232R más un conector USB tipo A.La hoja de datos del FT232R, DS_FT232R, está disponible en https://ftdichip.com/.La electrónica integrada también incluye una palanca de cambios de nivel RS232 más LED Tx y Rx que brindan una indicación visual del tráfico UART.Todos los componentes utilizados, incluido el FT232R, no contienen Pb (cumplen con RoHS).

           Número de pieza La siguiente Tabla 1.1 proporciona detalles del USB-RS232-PCB disponible.

Aplicaciones Típicas

• Convertidor de Nivel USB a Serie RS232.

• Actualización de periféricos heredados a USB.

• Interfaz Microcontrolador UART o I/O a USB.

• Interfaz FPGA/PLD a USB.

• Interfaz USB para PC de instrumentación.

• Control Industrial USB.

• Transferencias de archivos protegidas por contraseña mediante USB.

Características

• USB-RS232-PCB proporciona una interfaz UART serie USB a RS232.

• Todo el protocolo USB manejado por la electrónica en la PCB.

• Interfaz de comunicación EIA/TIA-232 y V.28/V.24 con bajos requisitos de energía.

• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.

• Handshaking de hardware totalmente asistido (RTS#/CTS#) o software X-On/X-Off.

• Tasas de transferencia de datos de hasta 1 Mbaud.

• EEPROM interna con área de escritura por el usuario.

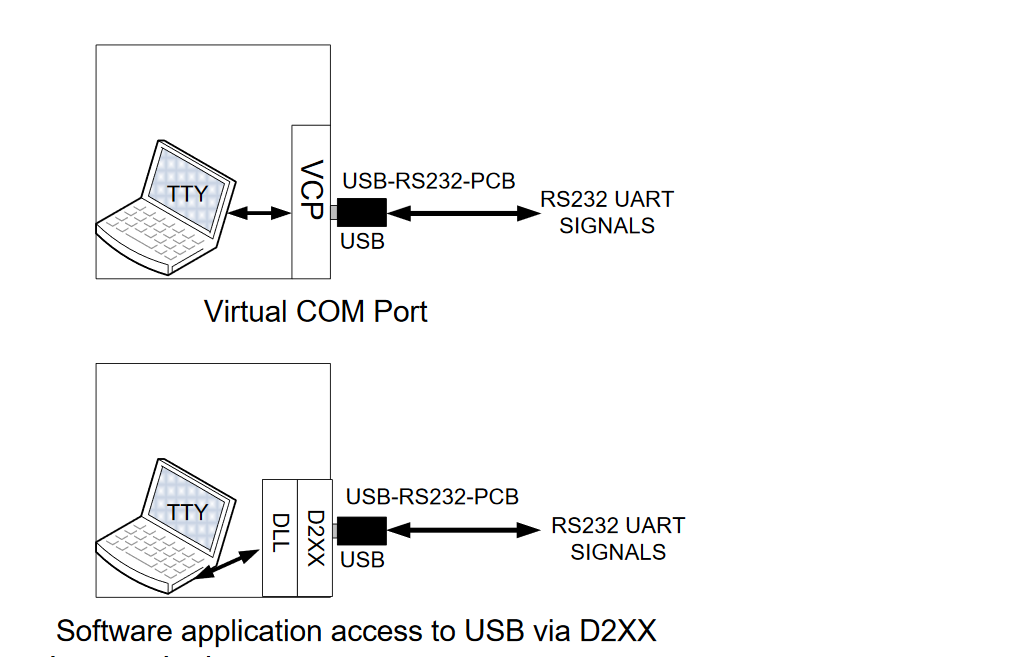

• El VCP libre de regalías de FTDI permite la comunicación como un puerto COM emulado estándar y los controladores 'directos' D2XX proporcionan una interfaz de programación de aplicaciones DLL.

• Compatibilidad con la función FTDIChip-ID™ del FT232R para mejorar la seguridad.

• La PCB se alimenta mediante USB; no se requiere fuente de alimentación externa.

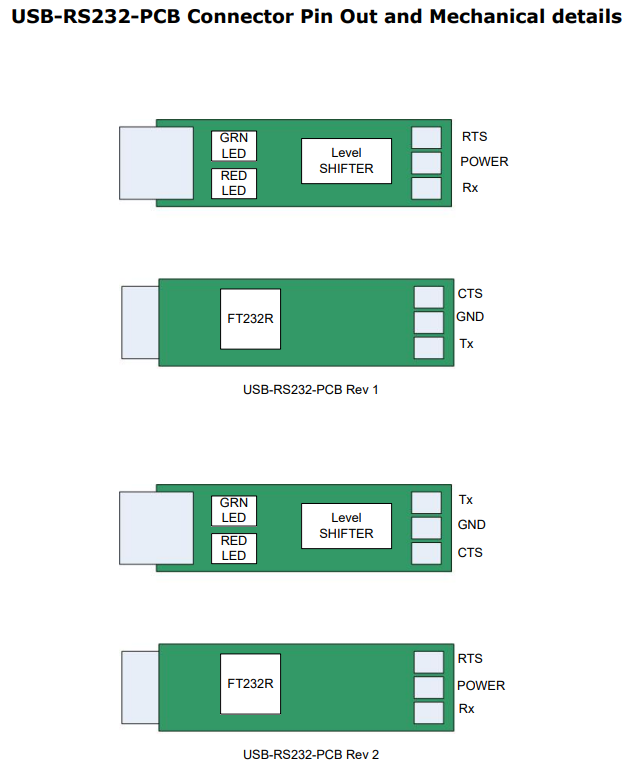

• 6 salidas proporcionan Tx, Rx, RTS#, CTS#, POWER y GND.

• Bajo consumo de ancho de banda USB.• Compatible con controlador de host UHCI / OHCI / EHCI.

• Compatible con USB 2.0 de máxima velocidad.

• Rango de temperatura de funcionamiento de -40°C a +85°C.

• Protección ESD para E/S RS-232 ±15 kV Modelo de cuerpo humano (HBM) ±15 kV EN61000-4-2 Descarga por espacio de aire ±8 kV EN61000-4-2 Descarga por contacto
