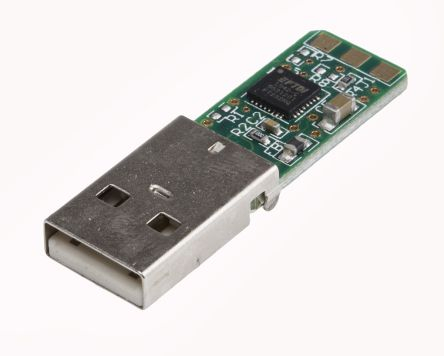

TTL-232R-3V3-PCB/TTL-232R-5V-PCBTTL-232R-PCB PCB convertidor serie TTL a USB

Descripción :

El TTL-232R-PCB es un PCB convertidor UART serie USB a TTL que incorpora el dispositivo IC de interfaz USB a UART serie FT232RQ de FTDI que maneja todas las señales y protocolos USB.La PCB proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz serie de nivel TTL a USB.Cada TTL-232R_PCB contiene una pequeña placa de circuito electrónico interno, que utiliza el FT232R más un conector USB tipo A.La hoja de datos del FT232R, DS_FT232R, está disponible en http://www.ftdichip.com.La PCB cumple con RoHS en niveles TTL de + 5 V o + 3,3 V.La PCB está alimentada por USB y es compatible con USB 2.0 de máxima velocidad.Cada PCB admite una velocidad de transferencia de datos de hasta 3 Mbaud y admite FTDIChip-ID, con un número de serie USB único programado en el FT232R.Esta característica se puede utilizar para crear un acceso de transferencia de archivos protegido con contraseña o de seguridad utilizando la PCB.

Número de pieza La siguiente Tabla 1.1 proporciona detalles del TTL-232R-PCB disponible.

Los cables serie USB TTL son una gama de cables convertidores de USB a serie que proporcionan conectividad entre interfaces USB y UART serie.

Todos los cables cuentan con un dispositivo FTDI FT232R integrado dentro del conector USB tipo 'A' del cable, que brinda acceso a conexiones UART de transmisión (Tx), recepción (Rx), RTS#, CTS#, VCC (5V) y GND.  Todos los cables cumplen totalmente con RoHS y están aprobados por FCC, CE y UKCA.

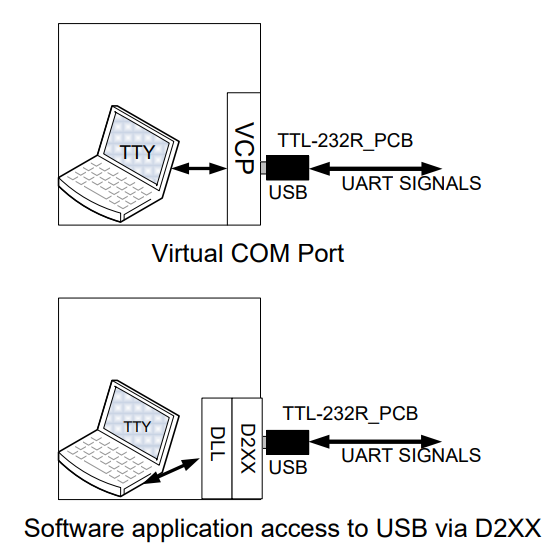

TTL-232R-3V3-PCB/TTL-232R-5V-PCB es un PCB convertidor UART serie USB a TTL que incorpora un dispositivo IC de interfaz USB a UART serie FT232RQ que maneja todas las señales y protocolos USB.La PCB proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz serie de nivel TTL a USB.Contiene una pequeña placa de circuito electrónico interno que utiliza FT232R más un conector USB tipo A.La PCB está alimentada por USB y es compatible con USB 2.0 de máxima velocidad.La PCB admite una velocidad de transferencia de datos de hasta 3 MBaudios y admite FTDIChip-ID, con un número de serie USB único programado en el FT232R.Esta característica se puede utilizar para crear un acceso de transferencia de archivos protegido con contraseña o de seguridad utilizando la PCB.Requiere controladores USB, que se utilizan para hacer que el FT232R en la PCB aparezca como un VCP.Esto permite al usuario comunicarse con la interfaz USB a través de un puerto de emulación serie de PC estándar.Otro controlador USB FTDI, el controlador D2XX, también se puede utilizar con software de aplicación para acceder directamente al FT232R en la PCB a través de una DLL.

·   El FT232RQ integrado proporciona USB de un solo chip a una interfaz de transferencia de datos en serie asíncrona.

·   Protocolo USB completo manejado por la electrónica en la PCB

·   Conéctese directamente a un microcontrolador UART o pines de E/S

·   Protocolo de enlace totalmente asistido por hardware o software X-On/X-Off

·   EEPROM interna con área de escritura por el usuario

·   Compatibilidad con la función FTDIChip-ID FT232R para mejorar la seguridad

·   PCB está alimentado por USB, no requiere fuente externa

·   La salida de 3,3 V permite alimentar la lógica externa desde el puerto USB

·   Bajo consumo de ancho de banda USB

·   Compatible con controlador de host UHCI / OHCI / EHCI

Aplicaciones Típicas

Convertidor de nivel USB a serie TTL

Actualización de periféricos heredados a USB

Interfaz Microcontrolador UART o E/S a USB

Interfaz FPGA/PLD a USB

Reemplace los cambiadores de nivel tipo MAX232 que permiten la conexión directa de productos a la PC a través de USB

Interfaz de PC de instrumentación USB

Control industrial USB

Dongles de cifrado de software/hardware USB

Admitió diferentes personalizaciones   , Contactanos para mas detalles
