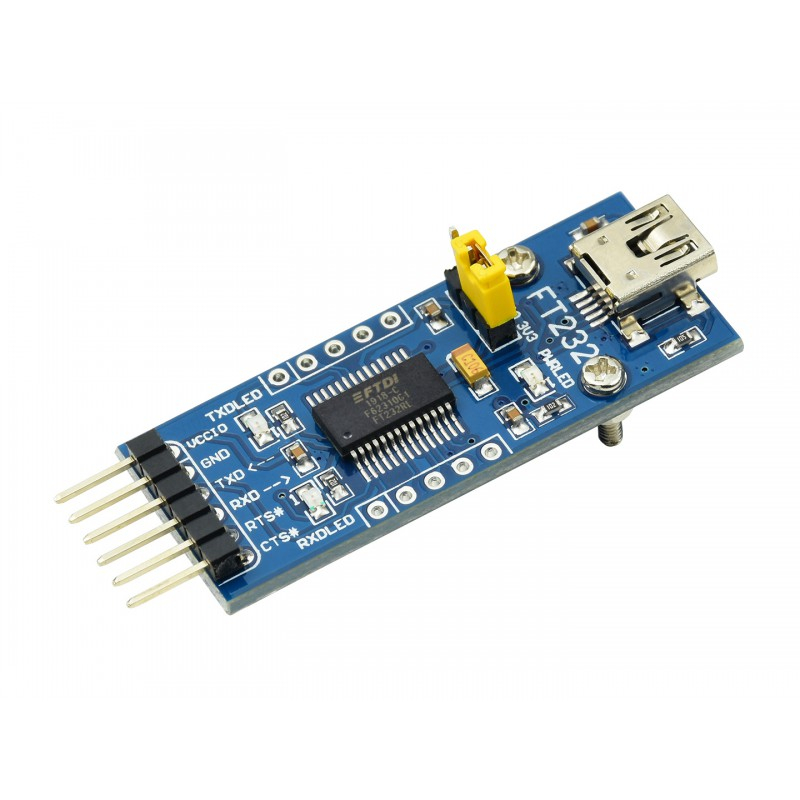

FT232-M
PIISUN
| Cantidad: | |
|---|---|
Ideal para programadores, ingenieros de hardware y usuarios de bricolaje.En comparación con otros adaptadores USB a TTL UART, este adaptador no solo admite niveles lógicos de 3,3 V y 5 V, sino que también admite niveles lógicos de 1,8 V.Al mismo tiempo, está equipado con una funda protectora de plástico, esta funda protectora de plástico puede prevenir eficazmente interferencias estáticas y diversos cortocircuitos.Especificación: Chip principal: FTDI FT232RL Definición de pin: CTS,RTS,RXD,TXD,GND,VCC Salida VCC: 1.8V/3.3V/5V Nivel TTL: 1.8V/3.3V/5V Interfaz USB: 2.0 La velocidad máxima: 3Mbps Acerca del indicador LED: LED PWM: Indicador de encendido LED RXD: El indicador de transmisión de datos parpadea cuando hay datos del puerto USB.LED TXD: El indicador de recepción de datos parpadea cuando el puerto USB recibe datos.Lista de sistemas compatibles 1, Windows XP, 7,8,10 2, Ubuntu 11.10, kernel 3.0.0-19 3, Mac OS X 10.3 a 10.8 (32 y 64 bits) 4, Mac OS X 10.9 y superior (64 bits) Puede descargar el controlador directamente desde el sitio web de FTDI Lista de embalaje: 1 módulo adaptador USB a TTL FTDI FT232RL GARANTÍA: La tecnología PIISUN ofrece 1 año de garantía y soporte técnico de por vida para este adaptador USB a TTL. Si tiene alguna pregunta, Comuníquese con nosotros. Solucionaremos su problema dentro de las 24 horas.Notas importantes Este producto utiliza el chip FTDI FT232RL de forma predeterminada, debido a que el chip está agotado, algunos lotes de producción utilizan el chip modelo FTDI FT232RNL.No se preocupe, FT232RNL también es el chip producido por FTDI y puede reemplazar completamente a FT232RL.Si todavía te interesan estos, contáctanos.
FT232RL original a bordo
Compatible con Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
3 modos de alimentación: salida de 5 V, salida de 3,3 V o alimentación por placa objetivo (3,3 V-5 V)
3 LED: LED TXD, LED RXD, LED de ENCENDIDO
Pines funcionales
TXD, RXD, RTS#, CTS#: conectado a los pines soldados integrados
Los otros pines: accesibles a través de los orificios perforados (también se proporcionan cabezales de pines separados para conectar fácilmente al sistema del usuario, el paso es compatible con placas de pruebas)
En el caso de trabajar con una MCU:
VCCIO ↔ salida de 3,3 V o 5 V (el módulo se alimenta desde USB, el puente integrado debe estar en cortocircuito a 3,3 V o 5 V)
Tierra ↔ Tierra
TXD ↔ MCU.RX (dirección de la señal: MCU.RX << FT232 << PC.TX)
RXD ↔ MCU.TX (dirección de la señal: MCU.TX >> FT232 >> PC.RX)
RTS ↔ MCU.CTS (dirección de la señal: MCU.CTS << FT232 << PC.RTS)
CTS ↔ MCU.RTS (dirección de la señal: MCU.RTS >> FT232 >> PC.CTS)
