PIILCD-T070R01
PIISUN
| Cantidad: | |
|---|---|

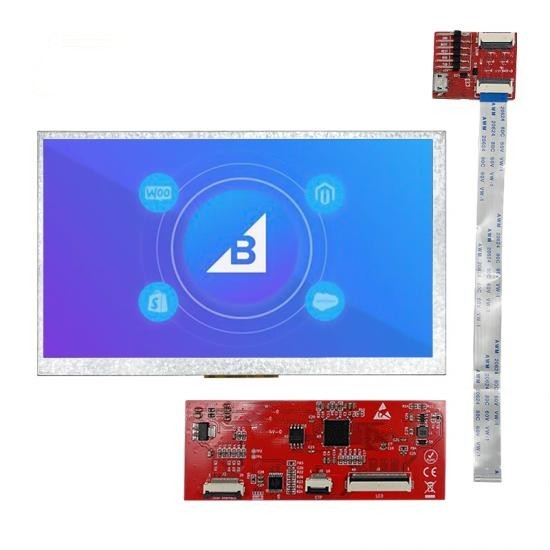

La pantalla LCD(C) compatible con HDMI de 7 pulgadas admite varios sistemas como Raspberry Pi Banana Pi Banana Pro y BB Black para proporcionar imágenes Lubuntu Raspbian y Angstrom con una alta resolución de 1024×600 y una pantalla táctil capacitiva.Además, se actualiza a una pantalla IPS con un ángulo visible más grande y un efecto de visualización más claro.En términos generales, puede aplicarlo a pantallas compatibles con Raspberry Pi HDMI y otras mini PC o incluso pantallas de computadora.Si vas a usarlo en Raspberry pi zero y BB Black, necesitas comprar un cable de conexión compatible con HDMI para usarlo y para raspberry pi zero también necesitas comprar un cable micro USB tipo A.Combinado con raspberry pi, es compatible con Raspbian ubuntu para realizar un toque único sin contacto, mientras que como pantalla de PC es compatible con Windows 10/8.1/8/7 para realizar un toque de cinco puntos sin una unidad.Para el sistema operativo Windows 10/8.1/8, la pantalla táctil admite multitáctil hasta 10 puntos.Para algunos sistemas operativos Windows 7, la pantalla táctil solo admite un toque.Cuando trabaje con Raspberry Pi, debe configurar la resolución de la pantalla LCD usted mismo o, de lo contrario, la pantalla LCD no funcionará.Cuando se trabaja con huesos Beagle, este módulo LCD se utiliza solo para visualización, de modo que pueda programar el archivo de imagen Angstrom más reciente en la placa directamente sin ningún cambio.BeagleBone leerá los parámetros de visualización del visualizador compatible con HDMI de 7 pulgadas y establecerá la resolución en 800*480 automáticamente.
| Especificación | ||
| Número de pieza | PIILCD-T070R01 | |
| Dimensión del contorno (mm) | 164,90 (ancho) x 100,00 (alto) x 4,4 (profundidad) | |
| Área activa (mm) | 153,84 (ancho) x 85,63 (alto) | |
| Resolución (puntos) | 800x (RGB) × 480 | |
| Temperatura de funcionamiento (°C) | -20-70 | |
| Temperatura de almacenamiento (°C) | -30-80 | |
| Número de píxeles (píxeles) | 800RGB(H)xRGBx480V) | |
| Panel táctil | RTP | |
| Controlador IC | EK9716BD y EK73002ACGB | |
| Disposición de píxeles | franja RGB | |
| Modo de visualización | Negro normal, TN, TFT de 7 pulgadas | |
| Tratamiento de superficies | Anti reflejante | |
| Ver dirección | TODO | |
| Peso (gramos) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| sistema B/L | Por determinar (típico) | |
| Interfaz | UART | |
| Vida útil del módulo (horas) | 50.000-100.000 | |
Cuando trabaje con Raspberry Pi 4 para la imagen del sistema de Raspberry Pi después del 30 de octubre de 2021, por ejemplo en Bullseye, modifique 'dtoverlay = vc4-kms-v3d' a 'dtoverlay = vc4-fkms-v3d' en el archivo de configuración, de lo contrario, es posible que no se pueda iniciar.Pero en Buster, comente 'dtoverlay = vc4-fkms-V3D' agregando #.
Nota :
1. Se pueden agregar controladores a su sistema actual para admitir pantalla LCD y control táctil
2. Las imágenes NO PUEDEN usarse con su sistema actual.Son sistemas independientes que ya admiten pantalla LCD y control táctil.
3. Si la pantalla LCD está destinada a reproducir vídeos, elija la que tenga una interfaz de pantalla compatible con HDMI.
4. Todos los controladores y archivos de imágenes relacionados se incluyen en el DVD.
