PII-0F0007000A8GDAASA00
PIISUN
| Cantidad: | |
|---|---|
★Características de la pantalla inteligente de 7 pulgadas (pantalla RS485): 1. Entrada de fuente de alimentación de +12 V con entrada de alimentación de rango dinámico de 5 V a 16 V, el consumo de energía es de alrededor de 6 vatios.2.Autoprueba después de la función de arranque.3.Interfaz de comunicación RS485.4. Memoria flash integrada, almacena la fuente y los datos del diccionario de objetos.5. Admite panel táctil capacitivo proyectado (PCAP).6.Zumbador integrado controlado por dispositivo maestro.7.HOST se puede utilizar en múltiples plataformas, como computadora (con USB a RS-485 Dongle), MCU.
| ARTÍCULO | DIMENSIÓN | UNIT |
|---|---|---|
| Tamaño | 7 | pulgada |
| Matriz de puntos/resolución | 1024 × RGB × 600 (TFT) | puntos |
| Dimensión del módulo | 184,1 (ancho) × 103,8 (alto) × 22 (profundidad) | milímetros |
| Área de visualización | 155,22 × 87,19 | milímetros |
| Área activa | 154,2144 × 85,92 | milímetros |
| Paso de punto/píxel | 0,1506 × 0,1432 | milímetros |
| Tipo LCD | LED, normalmente blanco | |
| Ver dirección | 85/85/85/85 (IPS) | |
| Relación de aspecto | 16:9 | |
| Tabla de control | Sí | |
| Interfaz del sistema | Diferencial RS485 ± 3,3 | |
| Protocolo | Modbus | |
| MCU | STM32F746 | |
| Detectar puntos | 1 | Puntos |
| Panel táctil | Pantalla táctil capacitiva proyectada, PCAP | |
| Superficie | Destello | |
| Brillo | Mín:400;Tipo: 450 | CD/㎡ |
| Tensión de funcionamiento | 5~16 | Vcc |
| Tamaño de la memoria flash | 16 | MEGABYTE |
| Frecuencia SDRAM | 108 | Megahercio |
| Temperatura de funcionamiento | -20~+70 | °C |
| ALFILER | SÍMBOLO | FUNCIÓN | OBSERVACIÓN |
|---|---|---|---|
| 1 | Número de bastidor | Fuente de alimentación V+ | Aporte |
| 2 | GND | Entrada GND de fuente de alimentación | Aporte |
| 3 | Reservar | Interfaz USART RX (Reserva) | Reservar |
| 4 | Reservar | Interfaz USART TX (Reserva) | Reservar |
| 5 | GND | Entrada GND de fuente de alimentación | Aporte |
| 6 | GND | Entrada GND de fuente de alimentación | Aporte |
| 7 | CAROLINA DEL NORTE | _ | _ |
| 8 | CAROLINA DEL NORTE | _ | _ |
| 9 | VDD_3.9V | 3,9 V | Corriente de la fuente de alimentación <1A |
| 10 | Reservar | Interfaz UART RX (reserva) | Reservar |
| 11 | Reservar | Interfaz UART TX (reserva) | Reservar |
| 12 | GND | GND | GND |
| 13 | VDD_3.9V | 3,9 V | Corriente de la fuente de alimentación <1A |
| 14 | RS485_B | DATOS RS485- | E/S |
| 15 | RS485_A | DATOS RS485+ | E/S |
| 16 | GND | GND | GND |
| ALFILER | SÍMBOLO | FUNCIÓN | OBSERVACIÓN |
|---|---|---|---|
| 1 | +3V3 | Alimentación de 3,3 V para interfaz JTAG | Producción |
| 2 | SWCLK | Pin CLK para interfaz JTAG | Aporte |
| 3 | GND | GND para interfaz JTAG | Producción |
| 4 | SWDIO | Pin de datos para la interfaz JTAG | E/S |
| 5 | NRST | Restablecer pin para la interfaz JTAG | Aporte |
| 6 | GND | GND | Producción |
| 7~16 | CAROLINA DEL NORTE | _ | _ |

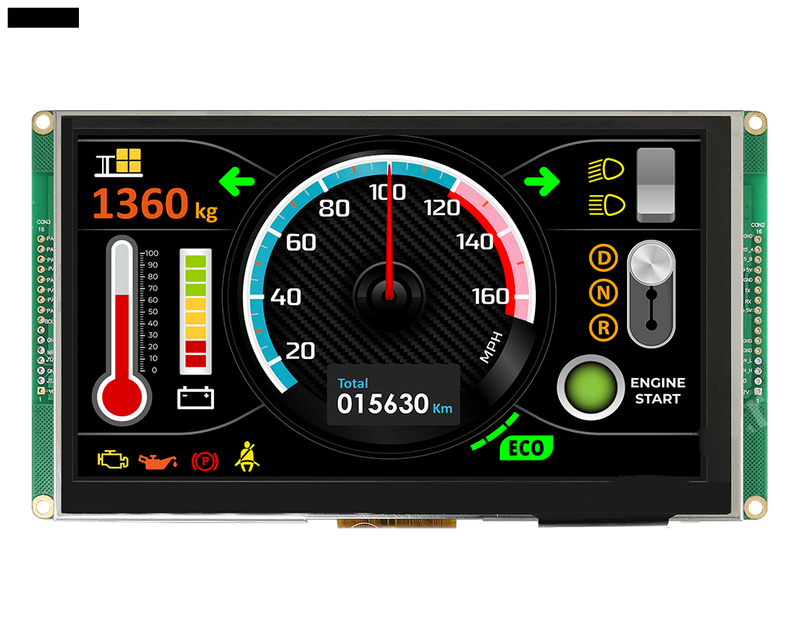

Pantalla inteligente de 7' de la serie RS485 definida como un dispositivo esclavo, que es controlado por un dispositivo maestro mediante un comando RS485 para representar el contenido de la pantalla y devolver datos de eventos táctiles con objetos de protocolo. PII0F0007000A8GDAASA00 está integrado con un módulo TFT estándar y PCBA de 4 capas con firmware incorporado.Esta pantalla inteligente TFT de 7' serie RS485 es un producto fácil de usar que permite a los clientes desarrollar proyectos rápidamente de una manera rentable. Esta pantalla inteligente de 7' puede funcionar con una computadora con un dongle USB2RS-485 como plataforma HOST.
La serie PIISUN Smart Display RS485 ofrece una experiencia de desarrollo Modbus lista para usar que reducirá sus costos de desarrollo y acelerará su tiempo de comercialización.
El RS485 TFT viene con objetos de interfaz de usuario estándar para que los proyectos de los clientes despeguen rápidamente.
Si los clientes necesitan soporte para objetos de interfaz de usuario personalizados, nuestros ingenieros están aquí para ayudarlos.
Envíe su contenido en formato PNG/JPG y le personalizaremos un nuevo conjunto de objetos de interfaz de usuario.
