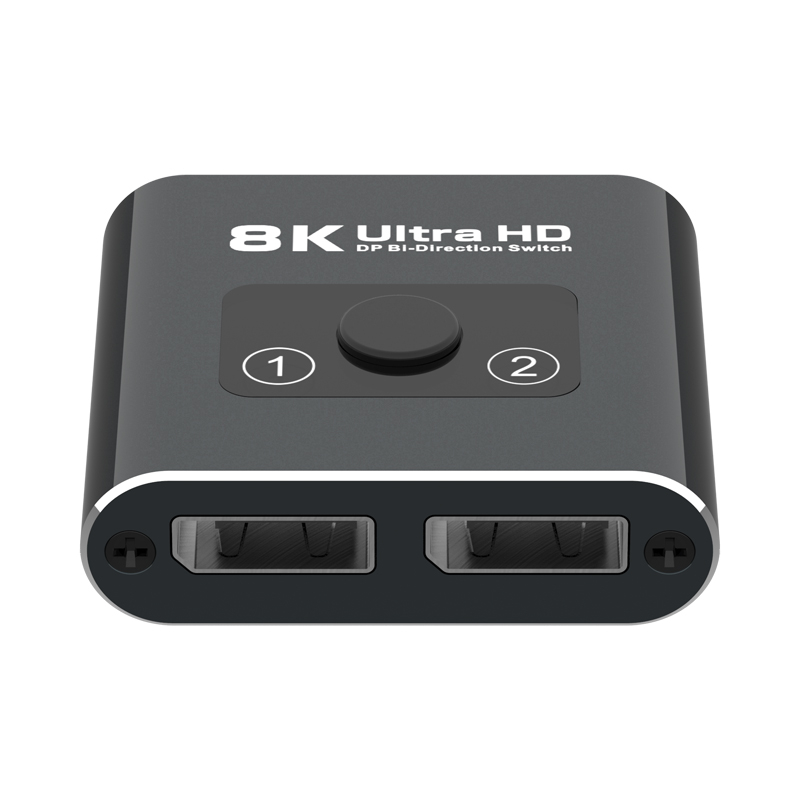

PII-DP302S
PIISUN
| Cantidad: | |
|---|---|
3D PD CAMBIARurgencias
Manual de usuario
Interruptor bidireccional DP
(3D Ultra HD 8K60Hz)
¡Trae la alta definición a tu vida!
Gracias por comprar nuestro producto. Para garantizar la seguridad y muchos años de funcionamiento sin problemas del producto, PLea atentamente el manual antes de utilizar este producto.
1.0 Introducción:
DP Switch es un producto que puede cambiar señales DP de grupos múltiples a un dispositivo de visualización de alta definición, como HDTV, mediante el uso de un botón manual.Hacerlo puede evitar enchufar y desenchufar cables con frecuencia.Puede optimizar su sistema de cine en casa para lograr el mejor efecto.
2.0 Características:
1. Cumple con DP1.4
2. Admite formato de vídeo de hasta 8K@60Hz con 24 bits RGB/YcbCR 4:4:4/YCBCR4:4:4, y hasta 8K@60Hz con 12 bits YCBCR 4:4:4.
3. Admite formato de vídeo secuencial de fotogramas 3D de hasta 1080p@60.
4. Admite formato de vídeo en modo VESA de alta resolución hasta QSXGA@60Hz.5. Admite HDR y velocidad de señal de 18 Gbps.
5. Admite LPCM 7.1CH, Dolby True HD y DTS-HD Master Audio.7.Ampliar la distancia de transmisión y mejorar la señal de transmisión.8. Diseño de carcasa metálica y blindaje general sin interferencias de señal.
3.0 Embalaje accesorios:
1. Interruptor DP---------------------------------------------- ------------PC 1
2. Cable de alimentación USB----------------------------------------------------- ---PC 1
4.0 Técnico parámetros
Rango de enlace único----------------------------------------------- -----------------------7680x4320
Señal de vídeo de entrada----------------------------------------------- -------0,5-1,0 voltios PP
Señal DDC de entrada----------------------------------------------- ---------5 voltios PP(TTL)
Color profundo------------------------------------------------ ------------------------------48 bits
Versión DP------------------------------------------------ ------------------------------DP1.4
Banda ancha------------------------------------------------- -------------------Hasta 600MHz
Velocidad de la señal------------------------------------------------ -----------------Hasta 18Gbps
La longitud del cable de entrada----------------------------------------------------- ----------------≤10M
La longitud del cable de salida-------------------------------------------------------------- --------------≤10M
El estándar del cable----------------------------------------------- -------------------28AWG
Rango de frecuencia vertical----------------------------------------------- -------------60Hz
Consumo de energía (máx.)-------------------------------------------- -----------0,5 vatios
Temperatura de operacion------------------------------------------------ -----------0℃-70℃
Peso neto------------------------------------------------ ------------------------------0,03Kg
Dimensión: L*W*H(mm)---------------------------------------- -------------53,9x52x15,4

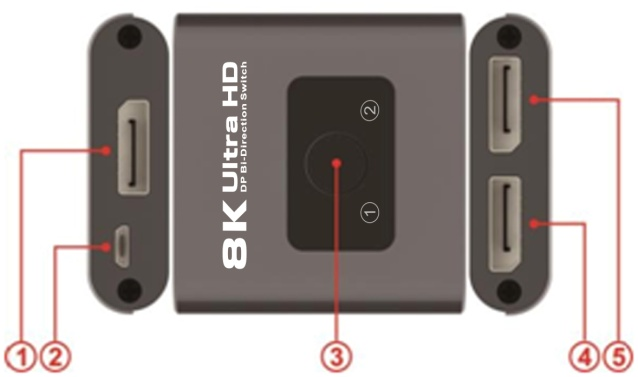

Panel 5.0 Introducción
Cuando se usa el divisor DP 1x2, 1 es la entrada Cuando se usa el conmutador DP 2x1, 1 es la salida 2. Entrada de alimentación USB
3.Botón de cambio
Cuando se utiliza el divisor DP 1x2, se emite 4/5. Cuando se utiliza el conmutador DP 2x1, se emite 4/5

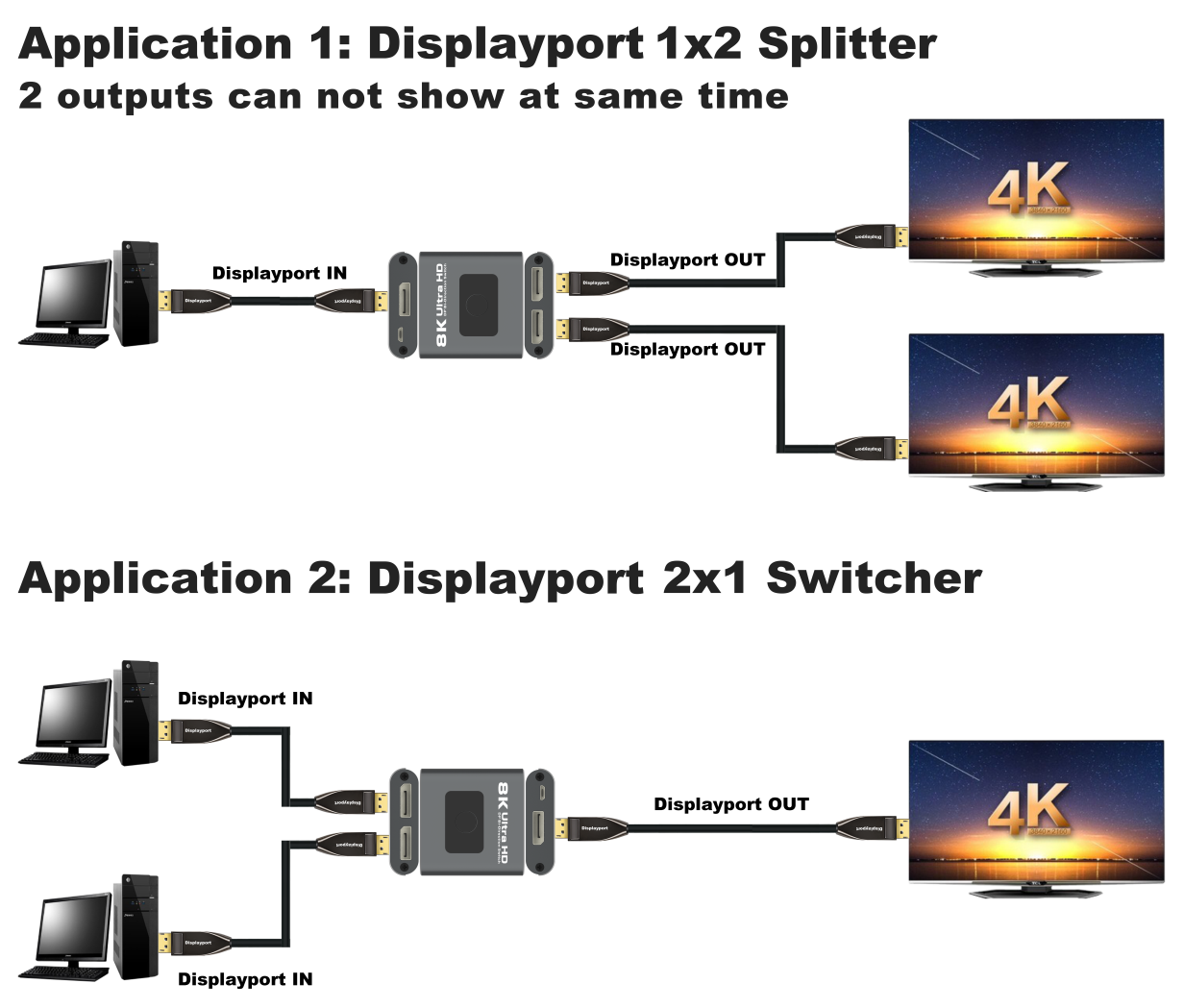

Conexión 6.0 diagrama
Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.
6.1 Conecte el cable DP entre la fuente de señal y el puerto de entrada del producto.
6.2 Conecte el cable DP entre el puerto de salida del producto y el HDTV.
6.3Abra la fuente de señal y la alimentación de HDTV, entonces funciona.
Nota: Cuando el conmutador DP funcione, asegúrese de que el dispositivo fuente y el dispositivo de visualización estén bien conectados con cables.Para que los puertos relevantes funcionen correctamente, primero encienda el interruptor y encienda el dispositivo fuente.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desenchufe lentamente los cables de señal y no los enchufe, desenchufe ni conecte con frecuencia.
sacúdalos.
2. El equipo no debe colocarse bajo el sol, la lluvia ni la humedad o
ambiente sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros
Amplificadores que producen calor.
5. No inserte metales u otros objetos en el equipo además de
conexión de cables a puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por
Personal de mantenimiento profesional.
