PII-632
PIISUN
| Cantidad: | |
|---|---|

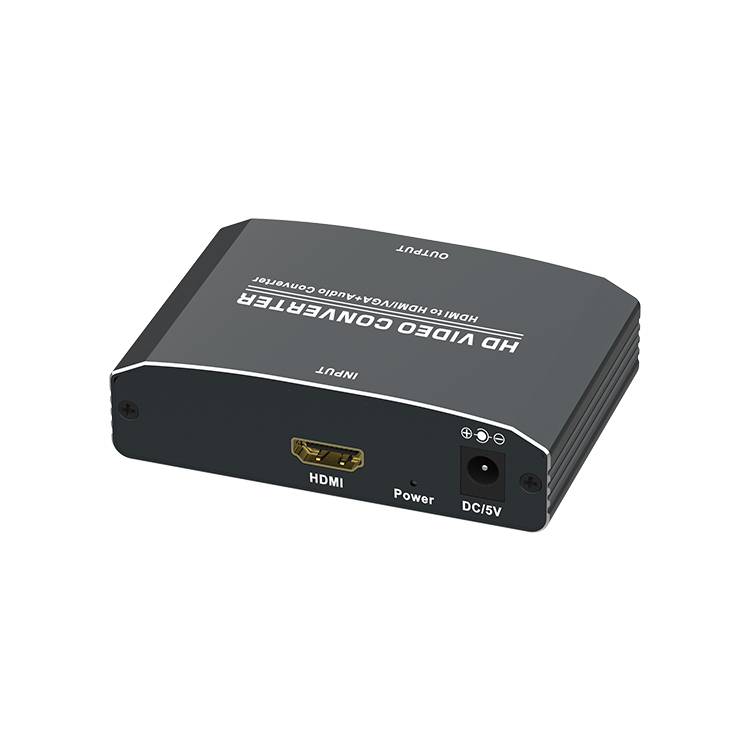

alta definición CONVERTIDOR DE VIDEO
Convertidor HDMI a VGA+HDMI
1.0 Introducción
Este tipo de convertidor HDMI a VGA y HDMI convierte la señal HDMI digital en vídeo VGA analógico y señal HDMI.Permite a los usuarios disfrutar de su imagen y sonido de alta definición cuando miran películas o juegan en los monitores o proyectores VGA tradicionales, admite visualización simultánea VGA y HDMI.
Ofrece soluciones para centros de entretenimiento digital, sitios minoristas y de espectáculos de HDTV, HDTV, Fábrica de STB, DVD y proyectores, preocupaciones sobre ruido, espacio y seguridad, control de centros de datos, distribución de información, presentación en salas de conferencias, entornos de capacitación escolar y corporativa.
2.0 Características
1.Conversión: podría convertir HDMI completo en vídeo VGA y salida HDMI;
2.Fácil de usar: instalar en segundos, sin necesidad de configuración;
3. Admite HDMI1.4b;
4.Soporte HDCP1.4;
5. Resolución de soporte: 480i/p, 576p, 720p, 1080i/p, 1920x1200;
6. Admite ancho de banda de 165 MHz/1,65 Gbps por canal (6,75 Gbps en todos los canales) para entrada HDMI;
7. Admite salida de vídeo analógico hasta UXGA y 1080p con DAC de 10 bits;
8.Compatible con DVI mediante el uso de un adaptador HDMI a DVI;
9. Diseño de carcasa metálica y blindaje general sin interferencias de señal.
3.0 Accesorios de embalaje:
Antes de intentar utilizar esta unidad, verifique el embalaje y asegúrese de que los siguientes elementos estén contenidos en la caja de envío:
1. Convertidor HDMI----------------------------------------1 unidad
2. Cable de audio--------------------------------------------1 unidad
Adaptador de corriente CC de 3, 5 V---------------------------------1 Uds.
4. Manual de usuario--------------------------------------------1 Uds.
4.0 Especificaciones
Entradas/salidas de señal | |
Señal de vídeo de entrada | 0,5-1,0 voltios por página |
Señal DDC de entrada | 5 voltios pp (TTL) |
Conexión de entrada | HDMI A hembra (19 pines) |
Conexión de salida | VGA, HDMI, estéreo |
Formato de entrada de vídeo HDMI | 480i/p;576i/p;720p;1080i/p,1920x1200 |
VGA formato de salida de vídeo | 480i/p;576i/p;720p;1080i/p,1920x1200 |
Formato de salida de audio | LPCM de 2 canales |
Frecuencia de operación | |
Rango de frecuencia vertical | 60Hz |
Ancho de banda del amplificador de vídeo de entrada | 1,65 Gbps/165 MHz |
Mecánico | |
Tamaño (largo x ancho x alto) | 90x60x22mm |
Peso (neto) | 0,1 kilos |
Garantía | |
Garantía limitada | 1 año en piezas y mano de obra |
Ambiental | |
Temperatura de funcionamiento | 0 a +70 ℃ |
Humedad de funcionamiento | 10% a 85% RH (sin condensación) |
Temperatura de almacenamiento | -10 a +80 ℃ |
Humedad de almacenamiento | 5% a 95% RH (sin condensación) |
Requisitos de energía | |
Fuente de alimentación externa | CC 5 V 1 A. |
Consumo de energía (máx.) | 2,5W |
Aprobaciones regulatorias | |
Unidad convertidora | CE, FCC, ROHS |
Fuente de alimentación | CE, FCC, PSE, conocimientos tradicionales, UL |
Adaptador de accesorios | |
Adaptador de corriente alterna | Estándar estadounidense, estándar británico, etc. |
Manual de usuario | Versión inglesa |

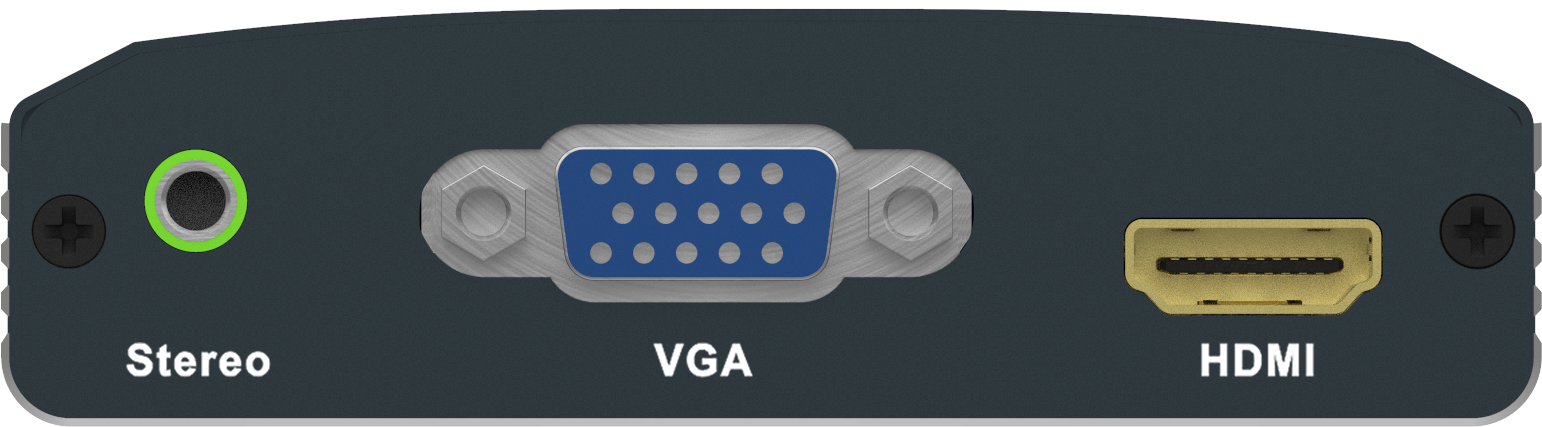

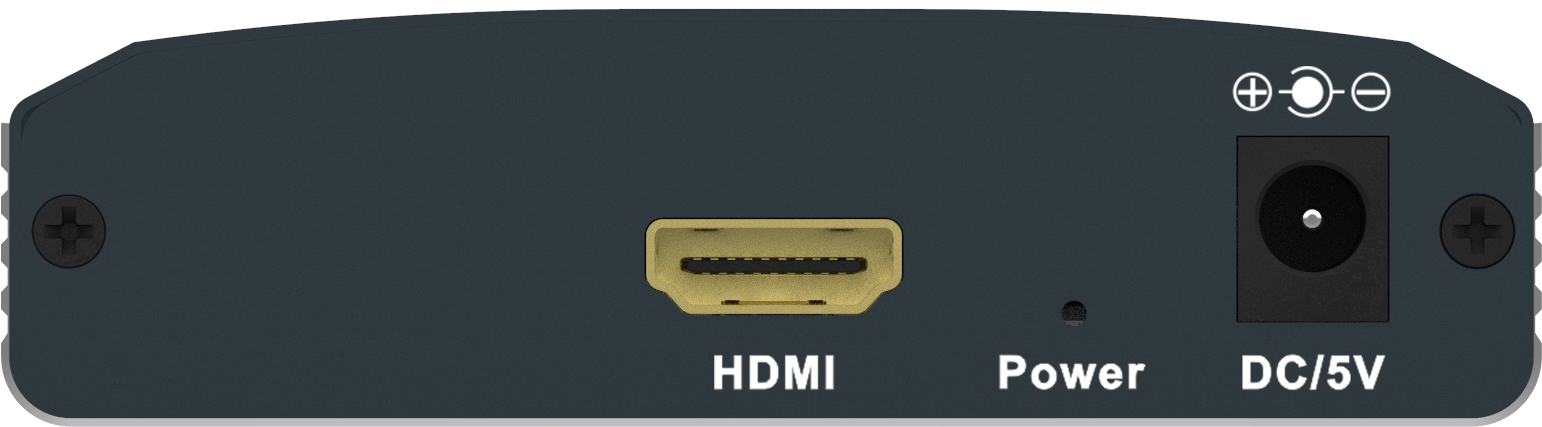

5.0 Introducción al panel
HDMI------------------------------------------------- --Entrada HDMI
Encendido----------------------------------------------Indicador de encendido
CC/5 V----------------------------------------------------Entrada de alimentación CC
Estéreo------------------------------------------------Audio Producción
VGA------------------------------------------------- ---Salida VGA
HDMI------------------------------------------------- Salida HDMI

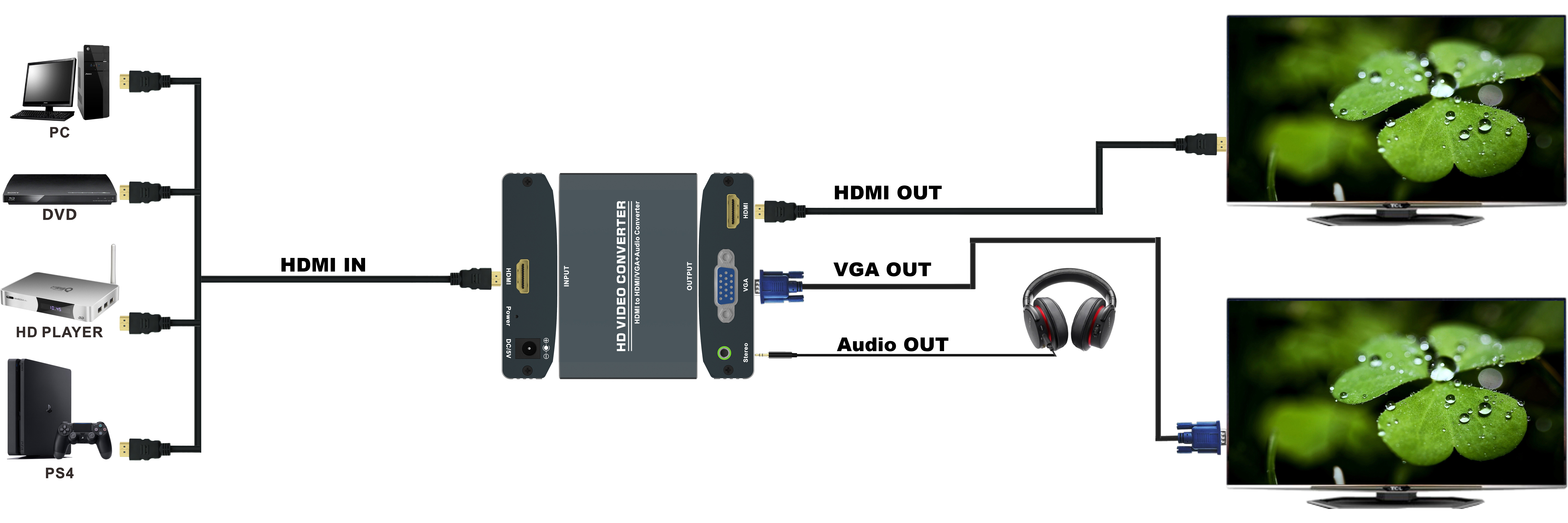

6.0 Conexión y funcionamiento
Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.
1. Conecte la entrada HDMI del dispositivo fuente a este convertidor. (Los cables de entrada
son opcionales)
2. Conecte la salida de audio estéreo y VGA de este producto al dispositivo de visualización.
3. Conecte la salida HDMI de este producto al dispositivo de visualización.
3. Inserte el lado de CC de la fuente de alimentación de 5 V y luego conecte el lado de CA de
la fuente de alimentación en el tomacorriente de pared.
4. Encienda todos los dispositivos conectados, elija la entrada del dispositivo de visualización para
su canal VGA.
5. No es necesario ajustar la imagen.Este convertidor lo posicionará
automáticamente.
Nota: Puede existir una conversión de HDMI a VGA la siguiente compatibilidad
1. Si el puerto VGA de la pantalla no admite la frecuencia de actualización a 50 Hz, la pantalla conectada no tendrá imagen cuando la fuente HDMI esté configurada a 50 Hz.
2. Si el puerto VGA de la pantalla no admite resolución de 720p, 1080i y 1080p, la pantalla conectada tendrá que generar imágenes cuando la fuente HDMI esté configurada en 720p, 1080i y 1080p.
3. Si el puerto VGA de la pantalla no admite resolución entrelazada, no tendrá imagen cuando la fuente HDMI esté configurada en 1080i.480i o 576i.
Nuestro convertidor es totalmente compatible con los formatos anteriores.Estos problemas comunes son principalmente cursado por Displays que no soportan estos formatos.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los enchufe, desenchufe ni los agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
