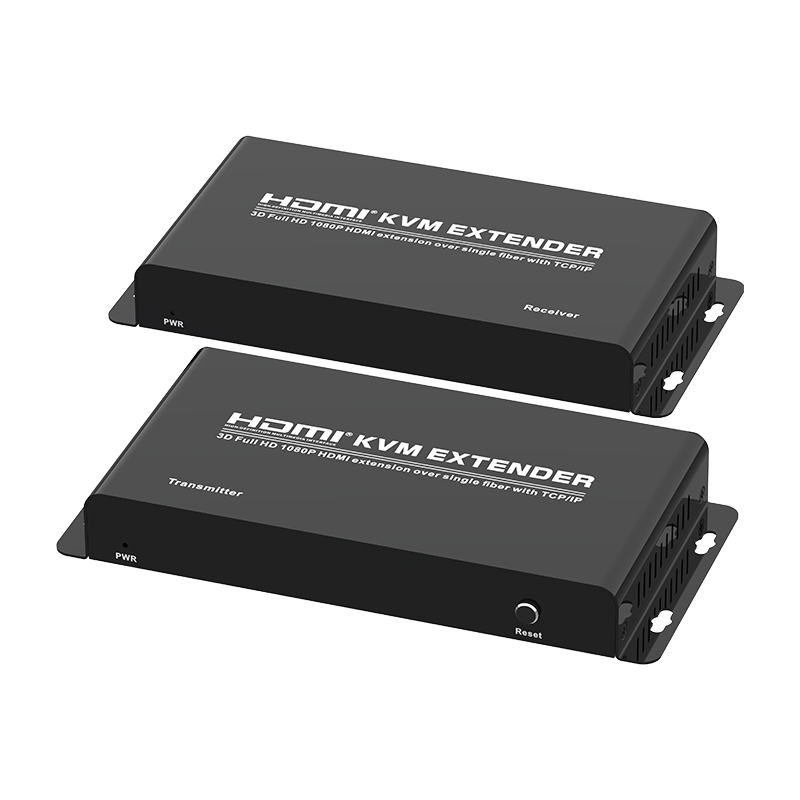

Extensores HDMI con KVM USB2.0 HDMI a través de una sola fibra óptica hasta 20 km (12,4 millas) Kit de transmisor y receptor sin comprimir

• Este sistema HDMI sobre Fibra se utiliza para enviar señales HDMI de alta definición a un dispositivo remoto de transmisión de audio/vídeo a través de un cable de Fibra Óptica con conector SC/SC, con KVM y un bucle local en TX.

• El dispositivo puede alcanzar distancias de distribución de señal HDMI de hasta 20 km (12,4 millas) a través de un único cable de fibra óptica monomodo SC/SC.También puede ser compatible con cable de fibra multimodo, la distancia de trabajo puede ser de hasta 500 m (1640 pies) sobre un solo cable de fibra multimodo SC/SC.Apto tanto para tipo de fibra universal (S/M como M/M).

• Transmisión de señal sin comprimir.Metal duradero.Disipación de calor bilateral.Ampliamente utilizado para extender fuentes Ultra-HD, como reproductores de Blu-Ray, consolas de juegos, PC y otras fuentes HDMI a monitores, pantallas, televisores y más distantes.

• Admite resolución de video de hasta 1920x1080P a 60 Hz, admite teclado y mouse USB para control remoto.

• Plug and Play, fácil de instalar, sin necesidad de unidad.

Índice óptico: 1. Puerto de fibra: SC 2. Adecuado para fibra monomodo 9/125 y multimodo 50/125 o 62,5/125 μm 2. Distancia de transmisión: fibra monomodo 0-20 KM (12,4 millas).Fibra multimodo 0~500 metros (1640 pies) 3. Longitud de onda: monomodo 1310/1550 μm (9/125 μm), multimodo 850 μm (50/125 μm), 1310 μm (62,5/125 μm)

Extensor HDMI sobre cable de red Cat5e/Cat6/Cat7 de hasta 492 pies Cable HDMI a RJ45 Salida en bucle KVM incluida

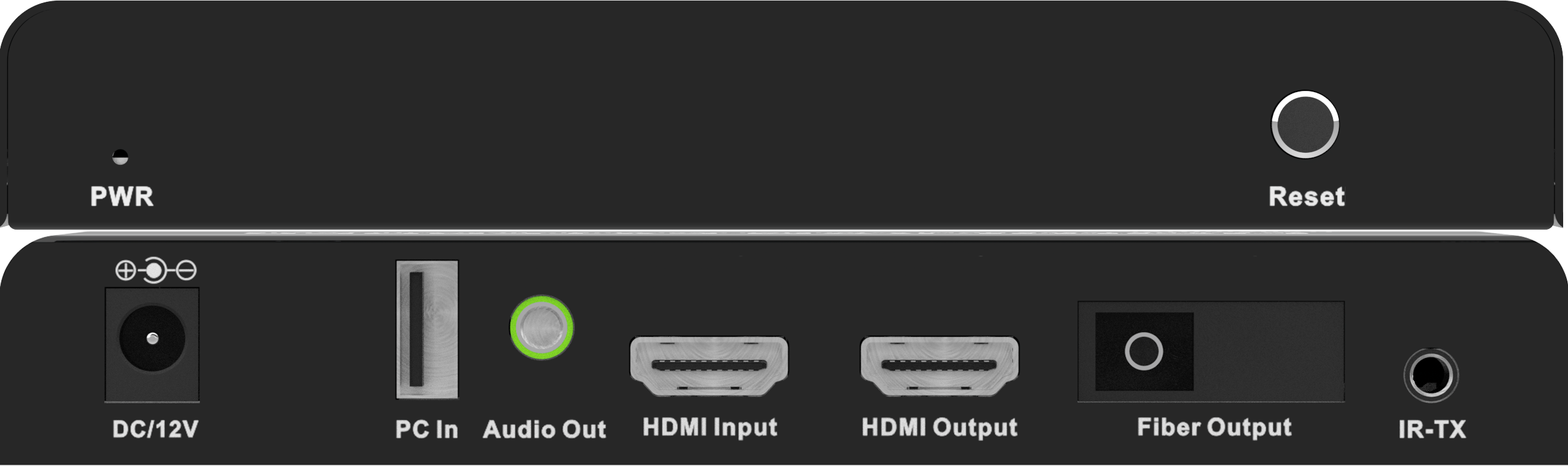

Extensor KVM HDMI Transmisor

PWR -----------------------------------------------Indicación de potencia

Reiniciar------------------------------------------------- -- Botón de reinicio

DC/12V----------------------------------Interfaz de entrada de alimentación DC

Entrada de PC ---------------------------------------Interfaz de entrada USB

Entrada de audio -----------------------------------Interfaz de salida estéreo

Entrada HDMI --------------------------------- Interfaz de entrada HDMI

Salida HDMI -------------------------- Interfaz de bucle HDMI

Salida de fibra ------------------------------Interfaz de salida de fibra

IR-TX ----------------------------------------------- -Interfaz IR TX

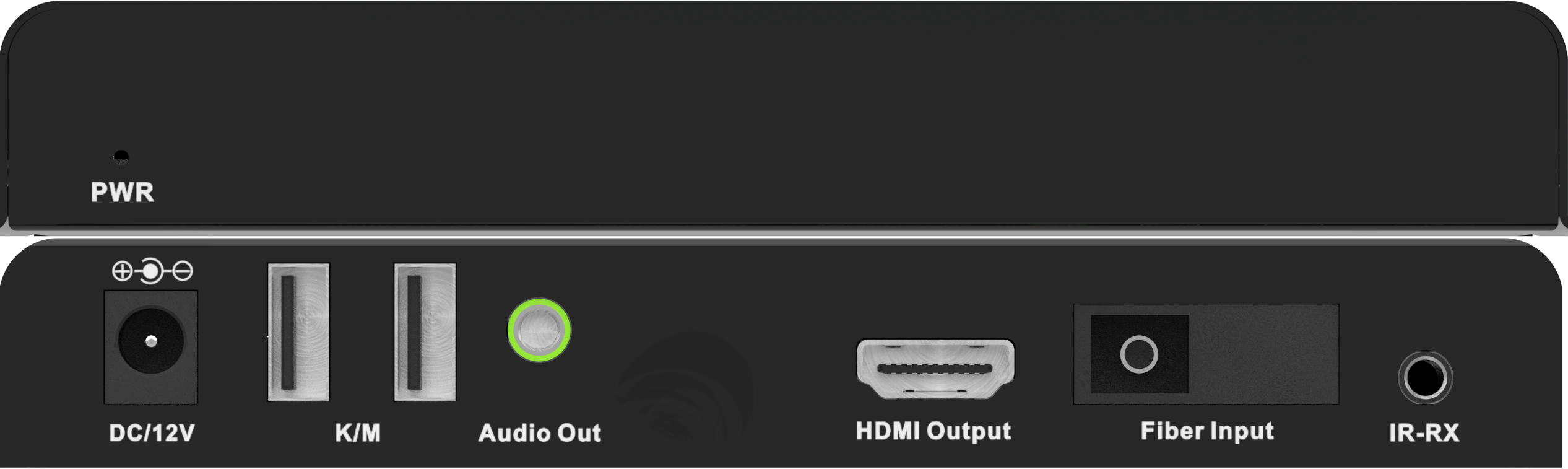

Receptor extensor HDMI KVM

PWR -----------------------------------------------Indicación de potencia

DC/12V---------------------------------Interfaz de entrada de alimentación DC

Teclado/Ratón --------------------Interfaz de teclado/ratón

Salida de audio ---------------------------------Interfaz de salida estéreo

Salida HDMI ----------------------------- Interfaz de salida HDMI

Entrada de fibra ------------------------------------Interfaz de entrada de fibra

IR-RX ----------------------------------------------- -Interfaz IR RX

6.0 CONEXIÓN Y FUNCIONAMIENTO

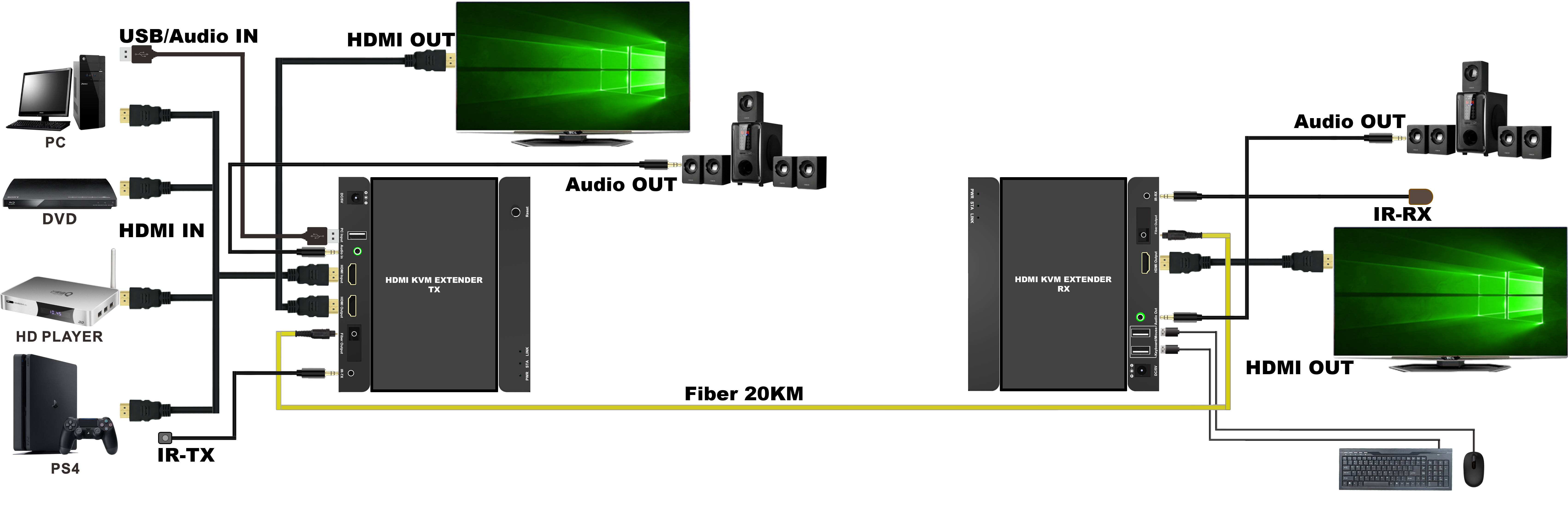

6.01 Aplicación transmisor y receptor uno por uno.

1.Conecte la fuente de señal HDMI al transmisor del extensor HDMI KVM;

2.Conecte la fuente de señal USB al transmisor del extensor HDMI KVM;

3.Utilice un cable de fibra (recomendado: fibra SC) para conectar el transmisor y el receptor.

del extensor HDMI KVM;

4.Conecte el equipo de visualización con conector HDMI al receptor de

extensor HDMI KVM;

5. Conecte el teclado y el mouse al receptor del extensor HDMI KVM;

6. Encienda todos los dispositivos y el producto comenzará a funcionar.

6.02 Transmisor y receptor uno por aplicación N, N puede hasta 253.

7.0 INSTALACIÓN Y PRECAUCIONES

Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:

1. Conecte o desconecte lentamente los cables de señal y no los enchufe, desenchufe ni los agite con frecuencia.

2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.

3. No se deben colocar artículos líquidos sobre el equipo.

4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.

5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.

6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
