Gracias por comprar este producto.Para un rendimiento y seguridad óptimos, lea atentamente estas instrucciones antes de conectar, operar o ajustar este producto.Por favor conserve este manual para referencias futuras.

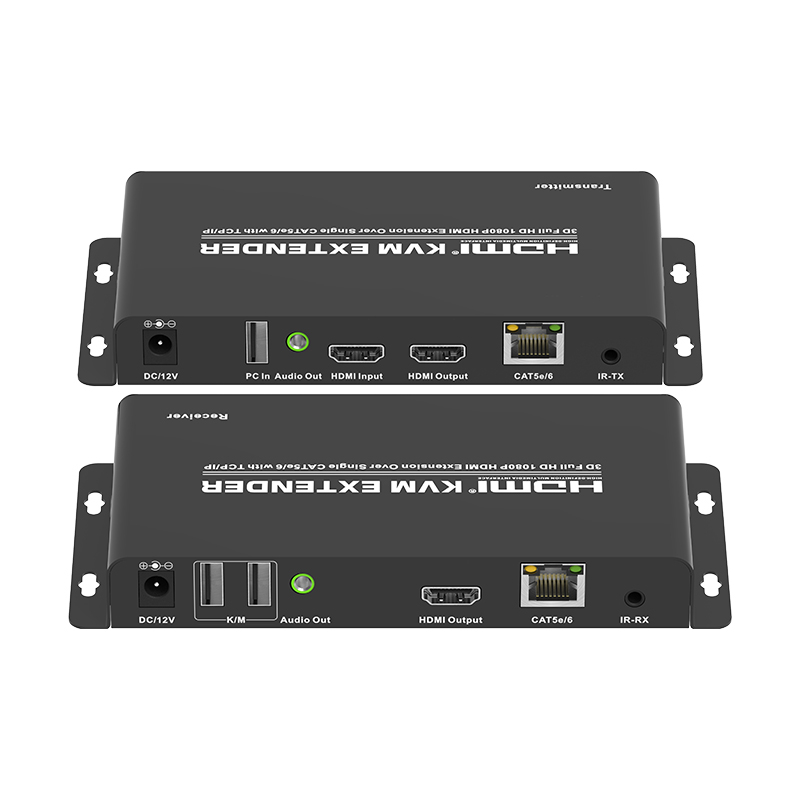

El extensor HDMI es un par de transmisor-receptor ultradelgado diseñado para extender señales HDMI 4K@60Hz SIN COMPRIMIR a través de un solo cable Cat5e/6/6a/7.
Extensor de fibra KVM HDMI 1080P Transceptor óptico de vídeo HDMI multifunción Full HD SM 20 km Convertidor HDMI a fibra Soporte monomodo Ratón USB Teclado RS232 GPIO Audio estéreo bidireccional de 3,5 mm
Admite mouse y teclado USB: el convertidor de fibra HDMI KVM con función KVM, puede controlar la PC u otros dispositivos con mouse y teclado USB desde el extremo remoto.No es compatible con otros dispositivos USB.
Admite audio estéreo Bi-Di: el extensor óptico HDMI con conector bidireccional de 3,5 mm tanto en el transmisor como en el receptor.Puedes hacer intercomunicación en tiempo real con otras personas que se encuentran al otro lado y que están muy lejos.
Admite resolución Full HD 1080P: el extensor de fibra HDMI admite hasta 1920*1200@60Hz;Soporte especial 1600*1200@60HZ.Compatible hacia atrás con menor resolución.
Admite RS232 hacia atrás: el convertidor HDMI admite la señal serial RS232, puede controlar el dispositivo serial rs232 desde el lado remoto.
Transmisión a través de fibra: el convertidor de fibra óptica HDMI transmite a través de fibra de modo único de núcleo único.Transmisión sin comprimir Hasta 12,5 Millas sin latencia.
| Tipo de señal de vídeo | HDCP2.2 |
| Formato de audio | PCM 2.0, LPCM 5.1/7.1, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS 5.1, DTS-HD Master Audio y DTS:X |
| Resolución de entrada/salida-VESA | 800×600@60Hz, 1024×768@60Hz, 1280×768@60Hz, 1280×800@60Hz, 1280×960@60Hz, 1280×1024@60Hz, 1360×768@60Hz, 1366×768@60Hz, 1400× 1050 a 60 Hz, 1440 × 900 a 60 Hz, 1600 × 900 a 60 Hz, 1600 × 1200 a 60 Hz, 1680 × 1050 a 60 Hz, 1920 × 1200 a 60 Hz |
| Resolución de entrada/salida-SMPTE | 1280x720@60Hz 1920x1080I@60Hz 1920x1080P@60Hz, 3840×2160@60Hz, 4096×2160@60Hz [NOTA: 4096×2160/3840×2160@50Hz/60Hz se basa en el submuestreo de croma 4:2 :0 8 bits solo] |
| Velocidad máxima de datos | 10,2 Gbps |
| Temperatura de funcionamiento | 0°C a 45°C (32°F a 11 3°F) |
| Temperatura de almacenamiento | -20°(a 70°((-4°F a 158°F} |
| Protección ESD | 士8kV (descarga de espacio de aire)/士4kV (descarga de contacto) |
| Protección contra sobretensiones | Voltaje: 士1 kV |
| Consumo de energía (máximo) | ≤8,88 W (par) |
| Dimensiones del dispositivo (ancho x alto x profundidad) | 108,8 mm x 15 mm x 64,2 mm 4,29' X 0,59' X 2,52' |
| Peso del Producto | Transmisor: 0,18 kg/0,401 b Receptor: 0,18 kg/0,401 b |
| Cable HDMI | 4K@60 Hz 4:2:0 Entrada HDMI: Hasta 10 m/Salida HDMI: Hasta 15 m |
| CAT5e/CAT6 | 35 m: 1080P, 60 Hz 48 bpp/1080P, 60 Hz 3D/3840 x 2160 a 60 Hz 4:2:0 |
| CAT6a/CAT7 | 70 m: 1080P, 60 Hz 36 bpp |
| CAT6a/CAT7 | 40 m: 1080P, 60 Hz 48 bpp/1080P, 60 Hz 3D/3840 x 2160 a 60 Hz 4:2:0 |

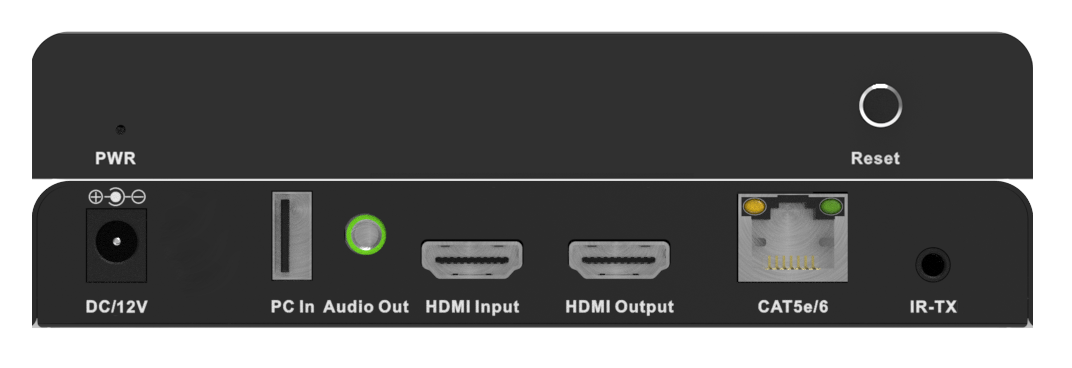

Transmisor extensor HDMI KVM
PWR ------------------------------------------------Potencia indicación
Reiniciar------------------------------------------------- --- Botón de reinicio
DC/12V----------------------------------Interfaz de entrada de alimentación DC
Entrada de PC ---------------------------------------Interfaz de entrada USB
Salida de audio ---------------------------------Interfaz de salida estéreo
Entrada HDMI --------------------------------- Interfaz de entrada HDMI
Salida HDMI -------------------------- Interfaz de bucle HDMI
Salida Cat5e/6 ------------------------Interfaz de salida Cat5e/6
IR-TX ----------------------------------------------- -Interfaz IR TX

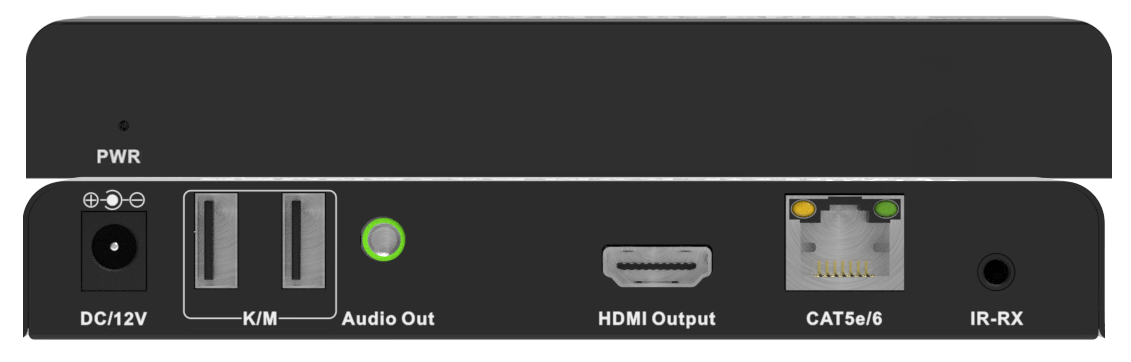

Receptor extensor HDMI KVM
PWR ------------------------------------------------Potencia indicación
DC/12V----------------------------------Interfaz de entrada de alimentación DC
Teclado/Ratón -------------------Interfaz teclado/ratón
Salida de audio ---------------------------------Interfaz de salida estéreo
Salida HDMI ----------------------------- Interfaz de salida HDMI
Entrada Cat5e/6 ----------------------------Interfaz de entrada Cat5e/6
IR-RX ----------------------------------------------- -Interfaz IR RX
6.0 CONEXIÓN Y FUNCIONAMIENTO

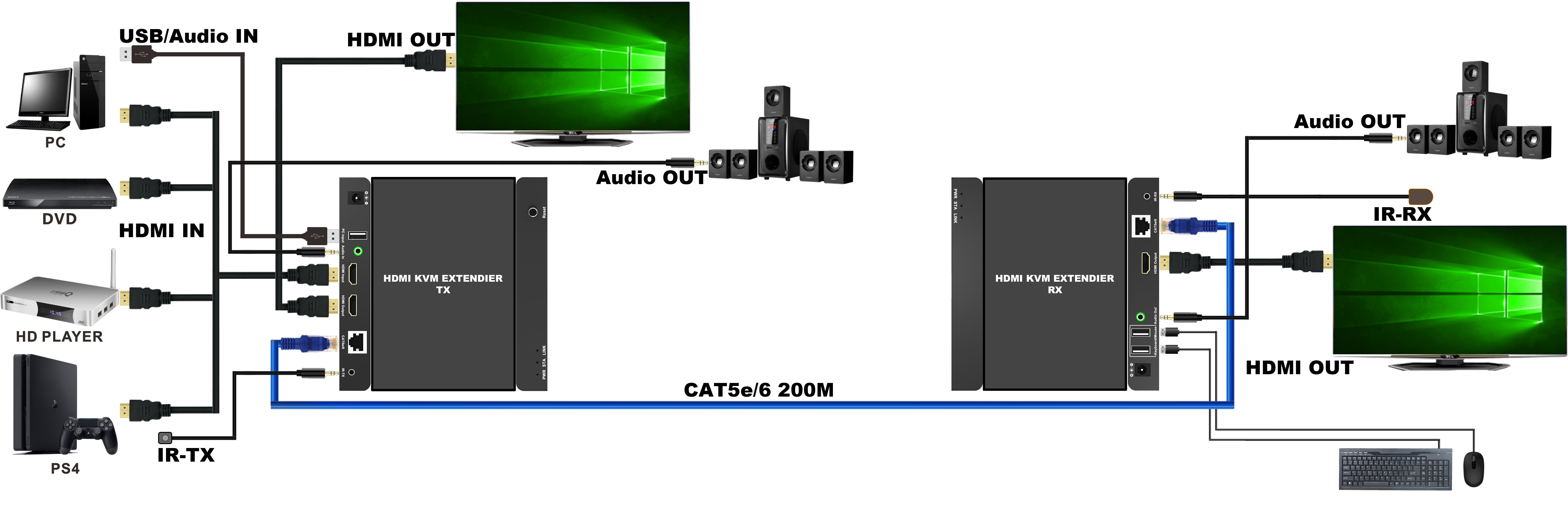

6.01 Aplicación Transmisor y Receptor uno por uno.
1.Conecte la fuente de señal HDMI al transmisor del extensor HDMI KVM;
2.Conecte la fuente de señal USB al transmisor del extensor HDMI KVM;
3.Utilice un cable LAN (recomendado: CAT5e/6) para conectar el transmisor y el receptor
del extensor HDMI KVM;
4.Conecte el equipo de visualización con conector HDMI al receptor de
extensor HDMI KVM;
5. Conecte el teclado y el mouse al receptor del extensor HDMI KVM;
6. Encienda todos los dispositivos y el producto comenzará a funcionar.
6.02 Transmisor y receptor uno por aplicación N, N puede hasta 253.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los conecte, desconecte ni agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
