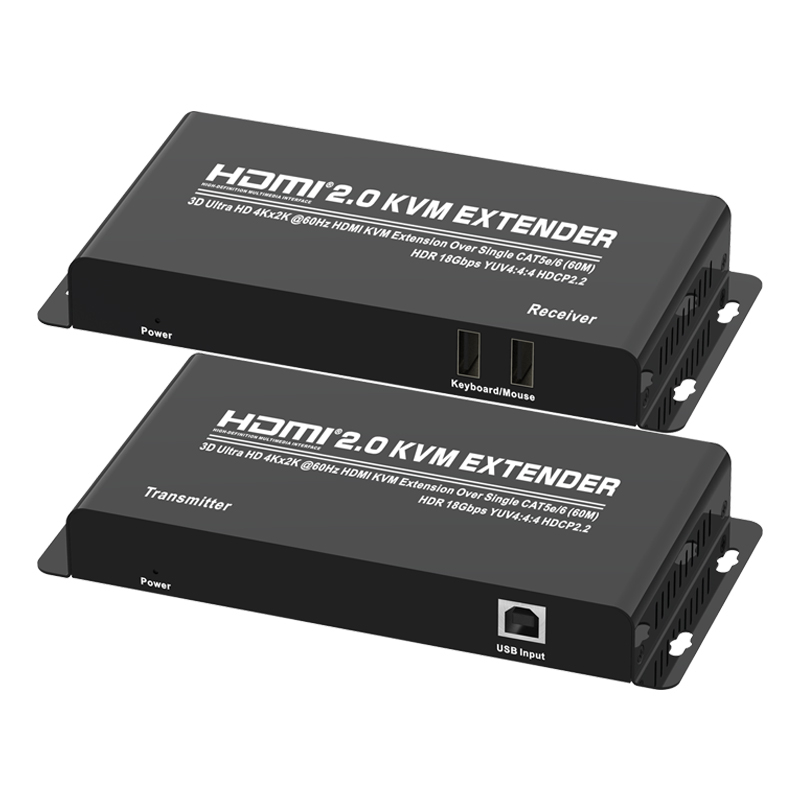

EXTENSOR KVM HDMI
Extensor KVM HDMI2.0 sobre CAT5e/6 único (60M)
(Ultra HD 4K x 2K a 60 Hz HDCP2.2)
¡Trae la alta definición a tu vida!
Gracias por comprar este producto.Para un rendimiento y seguridad óptimos, lea atentamente estas instrucciones antes de conectar, operar o ajustar este producto.Por favor conserve este manual para referencias futuras.
1.0 INTRODUCCIÓN
El extensor KVM HDMI utiliza cables individuales cat-5e o cat-6 (recomendados) de hasta 60 metros en lugar de un cable HDMI para transmitir señal de alta definición, para reducir costos.
2.0 CARACTERÍSTICAS
1. Transmisión de señal: cables CAT5e/6 (recomendados) de hasta 60 metros
en lugar de cables HDMI se conectan entre TX y RX Extender.
2. Admite HDMI2.0, HDCP2.2, HDR, 18 Gbps.
3. Admite resolución de entrada/salida:
480i/p, 576i/p, 720p, 1080i/p, 4Kx2K a 60Hz.
4. Admite TX de extensor con bucle HDMI.
5. Admite formato de vídeo de hasta 4Kx2K@60Hz con RGB/YcbCR de 24 bits
4:4:4/YCBCR4:4:4 y hasta 4Kx2K@60Hz con YCBCR 4:4:4 de 12 bits.
6.Soporte de formato de audio:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.
7. Admite control de larga distancia mediante teclado y mouse.
8. Admite control remoto por infrarrojos de 20 ~ 60 KHz, NEC.
9. Admite extracto de Audio del transmisor y del receptor.
10.Ampliar la distancia de transmisión y mejorar la señal de transmisión.
3.0 CONTENIDO DEL PAQUETE
Cuando desempaque su extensor por primera vez, verifique si se incluyen los siguientes elementos:
Transmisor extensor HDMI ----------------------------------------------- - PC 1
Receptor extensor HDMI ----------------------------------------------- ---- PC 1
Transmisor de infrarrojos ------------------------------------------------ ------------------ PC 1
Receptor IR ------------------------------------------------ --------------------- PC 1
Adaptador de fuente de alimentación de 5 V CC --------------------------------------- 2 piezas
Cable de datos USB----------------------------------------------- -----------------PC 1
Operación manual ------------------------------------------------ ------------ PC 1
4.0 ESPECIFICACIONES
Versión HDMI------------------------------------------------ -----------------------HDMI2.0
Puertos de entrada del transmisor --------------------------------------HDMIx1(AF),USB(BF) x1
Puertos de salida del transmisor -------------------------HDMIx1(AF),CAT5e/6x1,IR TXx1
Puertos de entrada del receptor----------------------------------------------- -CAT5e/6x1,IR RXx1
Puertos de salida del receptor----------------------------------------HDMIx1(AF),USB( AF)x2
Ancho de banda de frecuencia------------------------------------------------ ---------------18Gbps
Resoluciones de entrada/salida-----------------------480i/p,576p,720p,1080i/p,4Kx2K@60Hz
Audio -------------------------------------Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz, 96 KHz
Control remoto por infrarrojos----------------------------------------------- -----------20~60KHz;NEC
Modelo de cuerpo humano con protección ESD --------------------± 8kV (descarga de espacio de aire)
± 4kV (descarga de contacto)
Temperatura de funcionamiento------------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F
Temperatura de almacenamiento -------------------------------------20˚C ~ 60˚C / -4˚ F ~ 140˚F
Humedad relativa-------------------------------------20~90% RH (sin condensación)
Dimensiones (mm)---------------------------------------------- --------------170x81.5x22
5.0 DESCRIPCIONES DE LOS PANELES

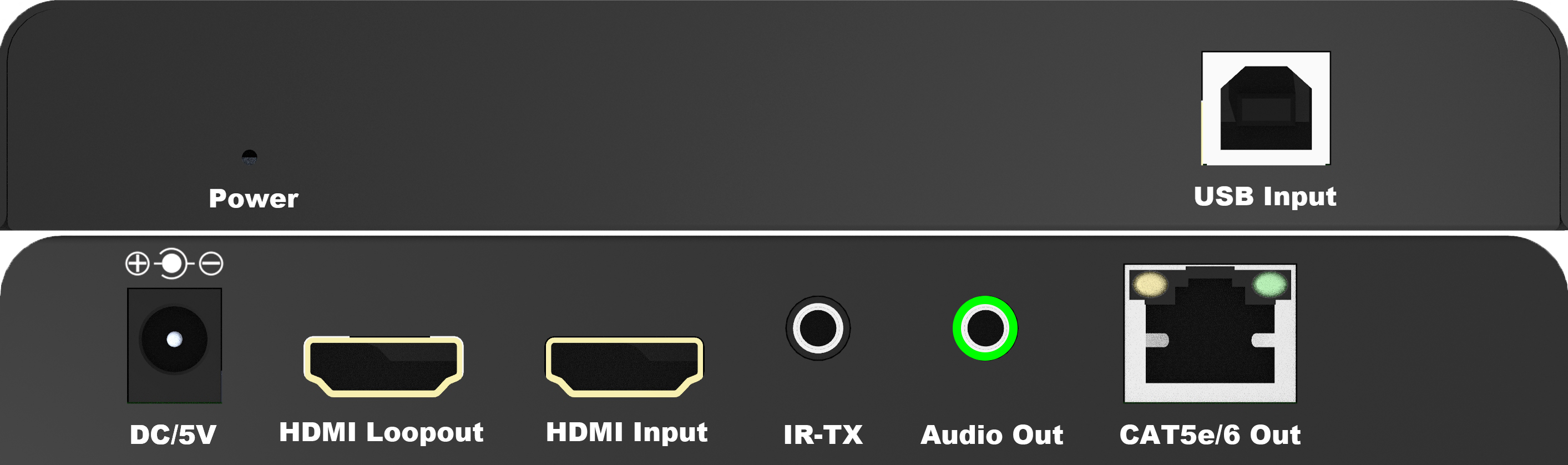

Transmisor extensor HDMI KVM
Alimentación ----------------------------------Estado de entrada de alimentación CC
Entrada USB ----------------------------------------Puerto de entrada USB
DC/5V--------------------------------------Puerto de entrada de alimentación DC
Salida HDMI ----------------------- Puerto de salida HDMI
HDMI IINPUT ------------------------------ Puerto de fuente HDMI
Transmisión por infrarrojos ------------------------------------------------ ----Puerto IR TX
Salida de audio -------------------------------------Puerto de salida de audio
Salida CAT5e/6 -----------------------Puerto de salida Cat5e/6

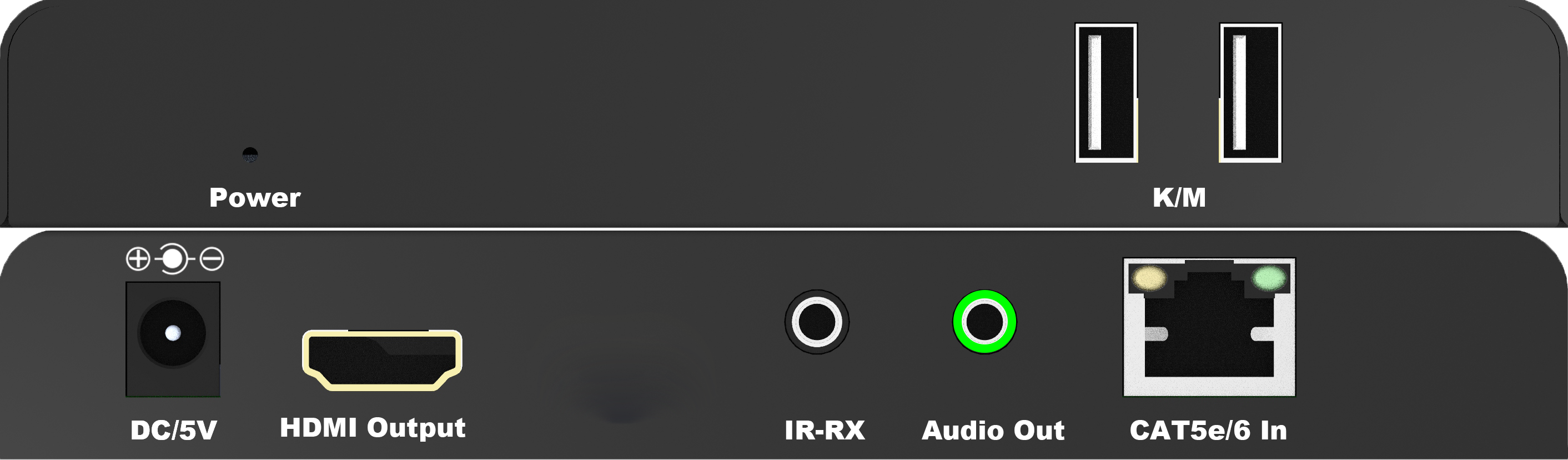

Receptor extensor HDMI KVM
Alimentación -----------------------------------Estado de entrada de alimentación CC
K/M ----------------------------------------Teclado y ratón
DC/5V-----------------------------------------------Puerto de entrada de alimentación DC
Salida HDMI ---------------------------------Puerto de salida HDMI
RX IR ------------------------------------------------ ----Puerto RX IR
Salida de audio --------------------------------------Puerto de salida de audio
Entrada CAT5e/6 -----------------------------------Puerto de entrada Cat5e/6

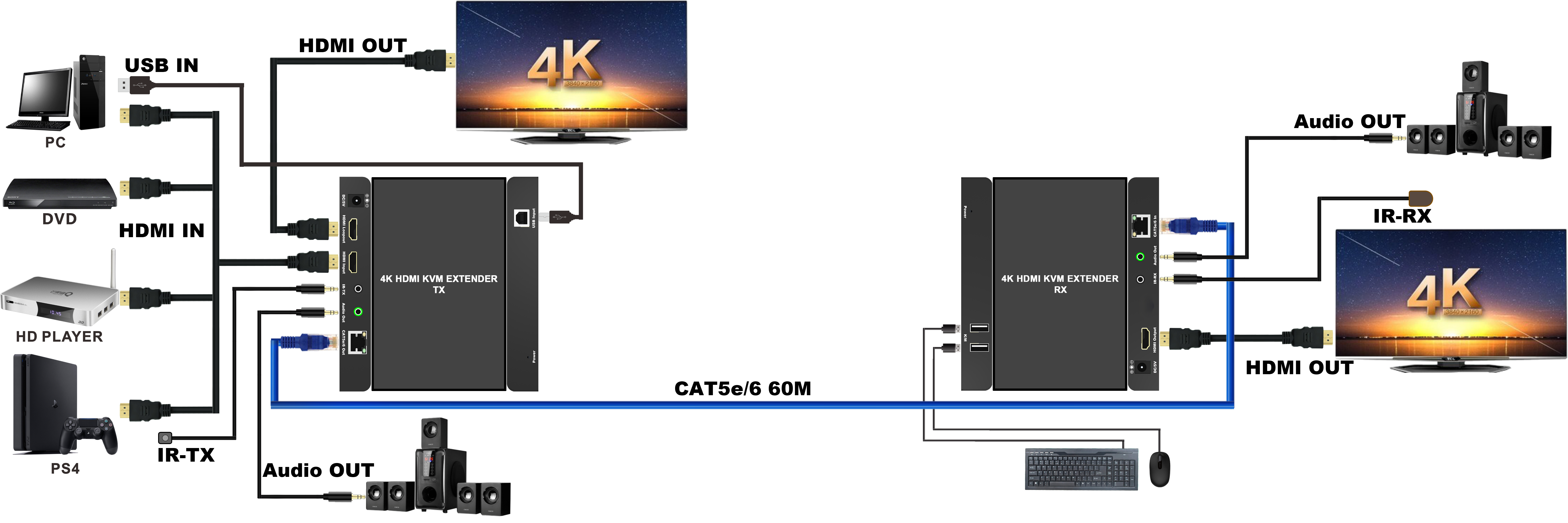

6.0 CONEXIÓN Y FUNCIONAMIENTO
Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.
6.01.Conecte la fuente de señal HDMI al transmisor del extensor HDMI KVM;
6.02.Conecte la fuente de señal USB al transmisor del extensor HDMI KVM;
6.03.Utilice un cable LAN (recomendado: CAT5e/6) para conectar el transmisor y
receptor de HDMI KVM Extender;
6.04.Conecte el equipo de visualización con conector HDMI al receptor de
extensor HDMI KVM;
6.05.Conecte el teclado y el mouse al receptor del extensor HDMI KVM;
6.06.Encienda todos los dispositivos y el producto comenzará a funcionar.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los conecte, desconecte ni agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
