EXTENSOR HDMI

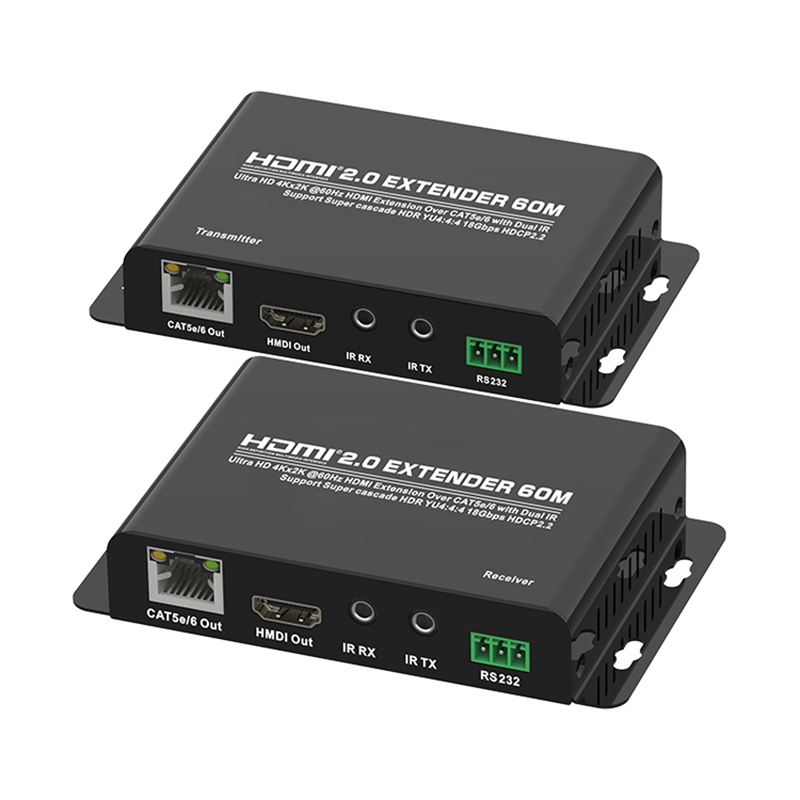

Extensor HDMI sobre CAT5e/6 único (60M)
(Ultra HD 4K x 2K a 60 Hz HDCP2.2)
Gracias por comprar nuestro producto.Para garantizar la seguridad y un funcionamiento sin problemas del producto durante muchos años, lea atentamente el manual antes de utilizar este producto.
1.0 Introducción
El extensor HDMI HDMI2.0 60M utiliza un solo Cat5e/6 (recomendado)
Cable en lugar de cable HDMI, puede extender la señal 4K a 60 metros. El propósito del extensor es lograr una transmisión de señal de larga distancia con cables de bajo costo.
2.0 Características
1. Transmisión de señal: cables cat5e o cat-6 (recomendados) hasta 60
Se conectan metros en lugar de cables HDMI entre TX y RX.
extensor;
2. Compatible con HDMI2.0, HDCP2.2 y DVI 1.0;
3. Admite formato de vídeo de hasta 4k2k@60Hz con 24 bits RGB/YcbCR
4:4:4/YCBCR4:4:4 y hasta 4k2k@60Hz con YCBCR 4:4:4 de 12 bits;
4. Admite formato de vídeo secuencial de fotogramas 3D de hasta 1080p@60;
5. Admite transmisión en cascada de múltiples receptores;
6. Admite retransmisión dual IR de 20 ~ 60 KHz;
7.Soporte de formato de audio:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;
8.Extender la distancia de transmisión y mejorar la señal de transmisión;
3.0 Accesorios de embalaje
Cuando desempaque su extensor por primera vez, verifique si se incluyen los siguientes elementos:
1. Transmisor HDMI ------------------ 1 unidad.
2.Receptor HDMI ---------------------1PCS
3.Receptor IR --------------------------2PCS
4.Transmisor IR -----------------------2PCS
5.Fuente de alimentación---------------------------------2PCS
6.Manual de usuario--------------------------1PCS
4.0 Especificación
Longitud del cable CAT-6 entre el transmisor y el receptor --------------------------------------Hasta 60 metros
Entrada/Salida HDMI----------------------------------------4Kx2K@60Hz/1080p/ 1080i/720p/576p/576i/480p/480i
Formato de audio compatible -----------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/ DTS/Dolby-AC3/DSD
El ancho de banda máximo------------------------------------------------ -------------------------------------------------- --------600MHz
Velocidad máxima en baudios----------------------------------------------- -------------------------------------------------- ----------18Gbps
Señal de vídeo de entrada ----------------------------------------------- -------------------------------------0.5~1.5Voltios pp
Señal DDC de salida----------------------------------------------- -----------------------------------------5Voltios pp (TT1L)
Distancia del cable HDMI de entrada/salida----------------------------------------------------≤ Cable estándar HDMI AWG26 de 10m
Corriente máxima de trabajo----------------------------------------------- -------------------------------------------------- ---800mA
Formato del adaptador de corriente ------------------------------------ Entrada: CA (50 HZ, 60 HZ) 100 V-240 V ;Salida: CC 5 V/1 A.
Rango de temperatura de funcionamiento----------------------------------------------- ------------------------------- (-15 a +55℃)
Rango de humedad de funcionamiento----------------------------------------------- -------------5 a 90%RH (sin condensación)
Dimensión (largo x ancho x alto)------------------------------------------ ---------------------------------------100x73x25mm
5.0 Descripciones de paneles
Estudie los dibujos del panel a continuación y familiarícese con la señal.
requisitos de entrada(S), salida(S) y alimentación.

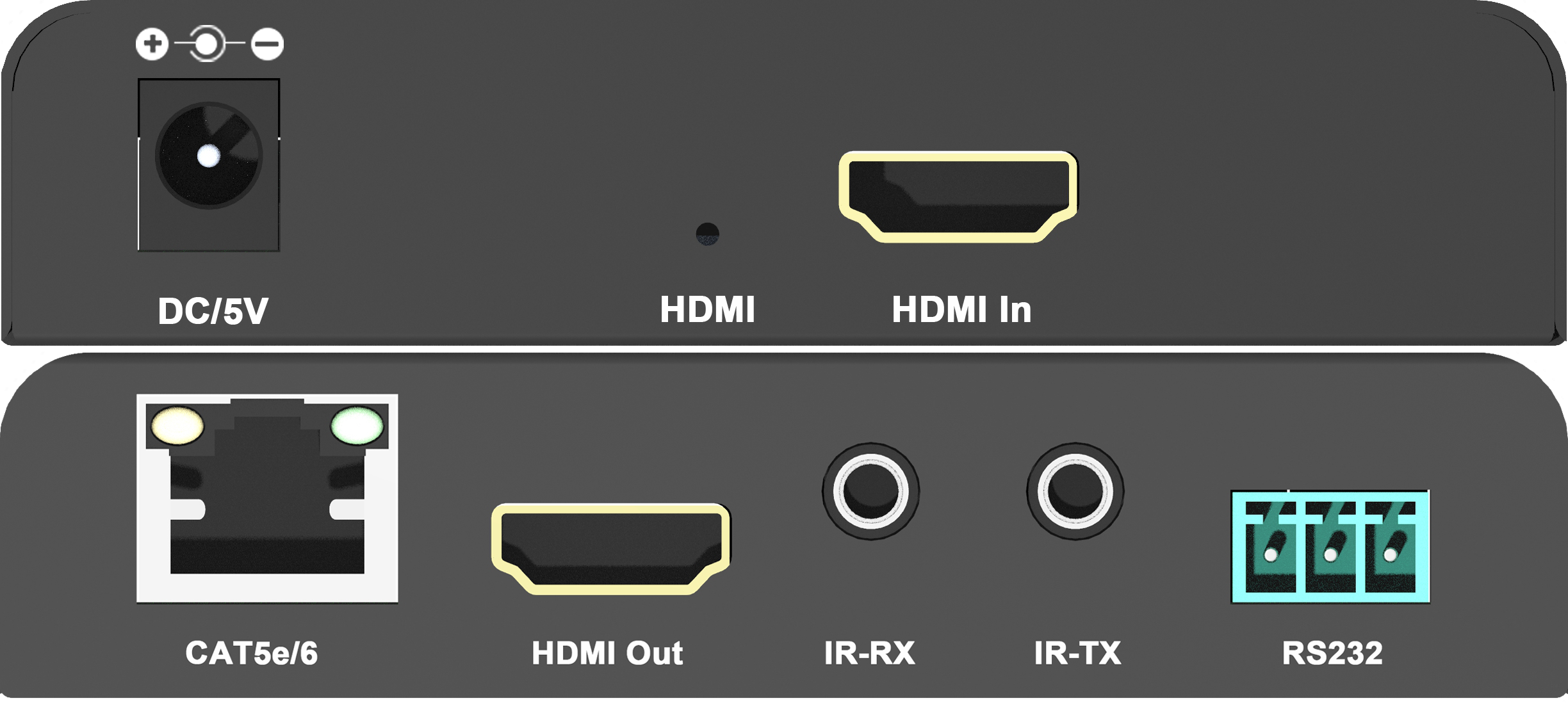

PANEL TX EXTENSOR HDMI
DC 5V------------------------------------Puerto de entrada de alimentación DC
HDMI -------------------------------------Indicador de entrada HDMI
Entrada HDMI -----------------------------------Puerto de entrada HDMI
Cat5e/6 -------------------------------Cable LAN Puerto de salida
Salida HDMI ------------------------------Puerto de salida HDMI
IR-RX ------------------------------------------Puerto del receptor IR
IR-TX --------------------------------------Puerto del transmisor IR
RS232 ----------------------------------------------Puerto RS232

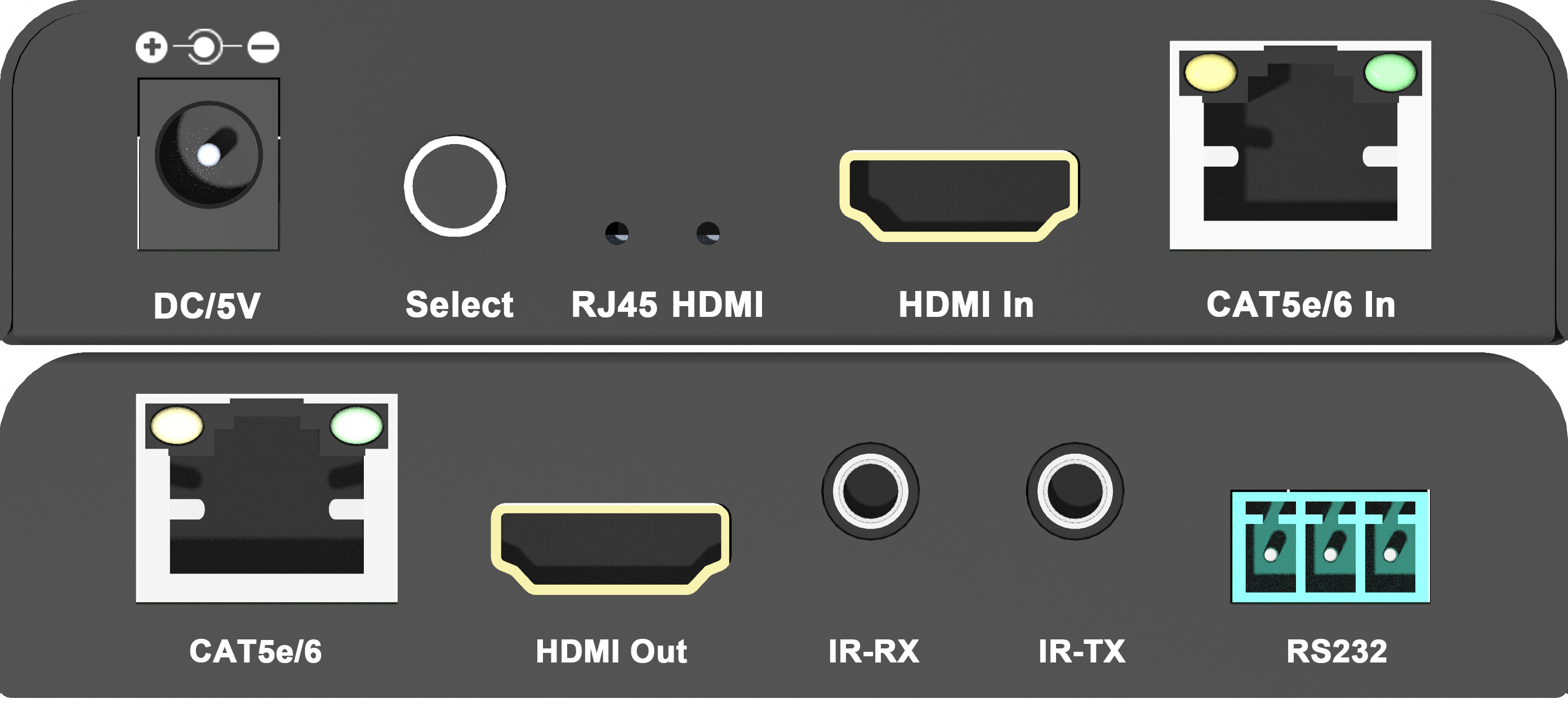

PANEL RX EXTENSOR HDMI
DC 5V------------------------------------Puerto de entrada de alimentación DC
Seleccionar -----------------------------cambiar señal de entrada Botón
RJ45 --------------------------------------Indicador de entrada RJ45
HDMI ------------------------------------Indicador de entrada HDMI
Entrada HDMI ----------------------------------Puerto de entrada HDMI
Entrada Cat5e/6 ---------------------------------Puerto de entrada Cat5e/6
Cat5e/6 -------------------------------Cable LAN Puerto de salida
Salida HDMI ----------------------------------Puerto de salida HDMI
IR-RX ------------------------------------------Puerto del receptor IR
IR-TX --------------------------------------Puerto del transmisor IR
RS232 ----------------------------------------------Puerto RS232
6.0 Conectar y operar
SolicitudⅠ

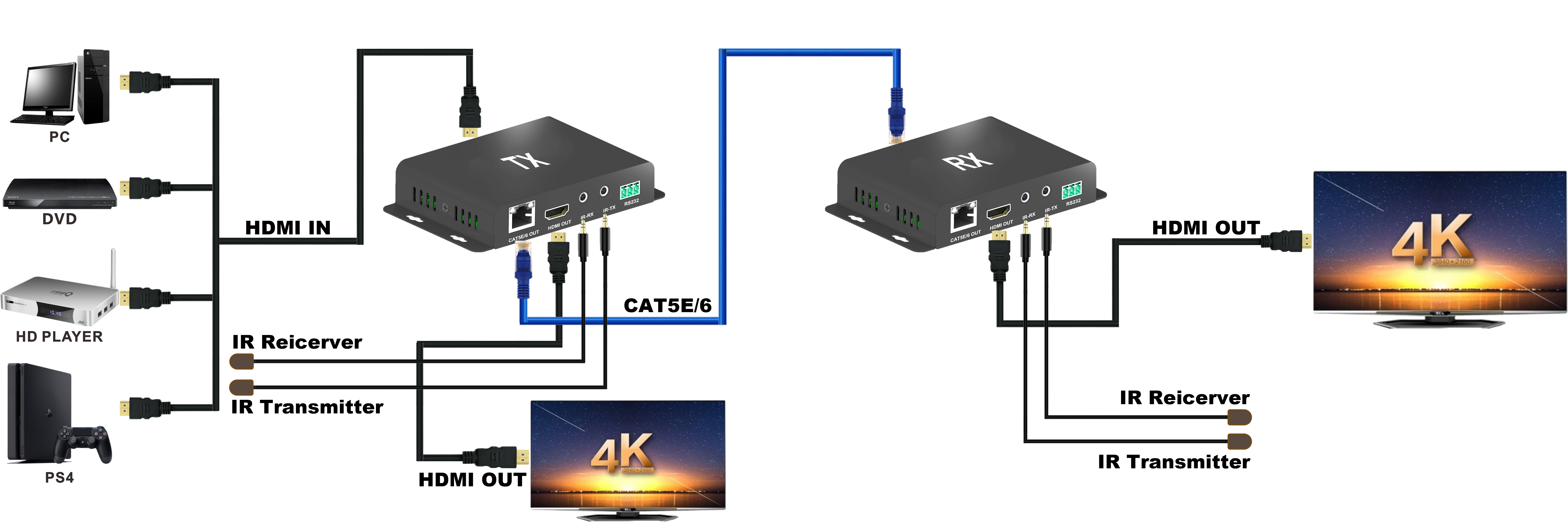

(Aplicación punto a punto)
SolicitudⅡ

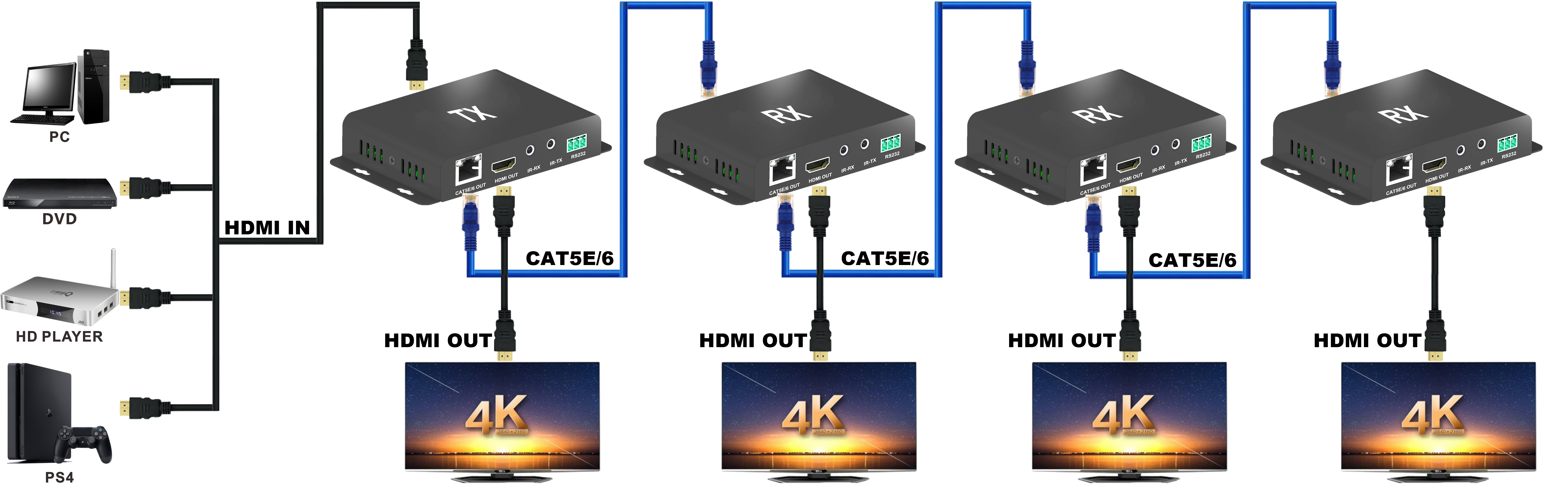

(Transmisión en cascada de múltiples receptores)
6.01 Conecte el dispositivo fuente con el transmisor mediante un cable HDMI (máx. = 10 M).
6.02 Conecte el dispositivo de visualización con el receptor mediante un cable HDMI (máx. = 10 M).
6.03 Conecte TX con RX mediante un cat5e/6 (máx. = 60 M).
6.04 Un par de cables IR-RX e IR-TX, conectados al IR-RX de 3,5 mm y
Puertos IR-TX del transmisor y receptor respectivamente.
6.05 Conecte la fuente de alimentación al TX y RX.
Indicador LED 6,06: cuando se introduce una señal para funcionar, luz azul constante.
6.07 Seleccione la fuente de entrada mediante el botón de selección en el RX.
7.0 Instalación y precauciones
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los enchufe, desenchufe ni los agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni la humedad o ambiente sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
