PII-5020KA
PIISUN
| Cantidad: | |
|---|---|
Extensor HDBaseT HDMI sobre un solo cable Ethernet Cat5e/6/6a/7 4K130 pies 1080P<130 pies 1080P@60Hz>
【@ :: 】El extensor HDMI admite 4K@60Hz hasta 40 m/130 pies, 1080P@60 Hz hasta 70 m/230 pies sobre cable Cat5e/6a/7.Audio Compatible con Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master, LPCM 2.1/ 5.1/ 7.1CH, lo que proporciona una imagen excelente y un audio fantástico.
【 】 PoE bidireccional, IR y RS232;Paso EDID;Extensor HDMI de alto cumplimiento con HDCP 2.2 y HDR (1080P@10/12bit,4K@8bit) Ultradelgado con oreja de montaje fija.
【 】Funciona perfectamente con PC, PS5, XBOX, reproductor de DVD, Apple TV, decodificador de satélite, decodificador de cable y la mayoría de las fuentes;Ideal para señalización digital, cine en casa, salas de juntas, talleres, seminarios, aulas, conferencias, juegos y producción de vídeo.
【 】Extensor HDBaseT certificado por FCC, CE.Prevención de truenos, protección contra sobretensiones/rayos incorporada, protección ESD superior.Un transmisor admite solo un receptor.Oreja de montaje para una fácil instalación.
Tecnología PIISUN ha evolucionado hasta convertirse en una marca líder en el mercado en línea de la industria Pro AV.
Desde su creación en 2014, PIISUN Technology se ha dedicado a proporcionar productos de audio y vídeo profesionales y confiables, incluidos extensores, divisores, conmutadores y matrices.
Brindamos ventas de productos localizados y asistencia personalizada a todos los clientes en las regiones de Europa, América del Norte y Asia Pacífico.
1. Transmisión de señal: cables de fibra SC (recomendados) de hasta 20000 metros en lugar de cables HDMI se conectan entre TX y RX Extender.
2. Compatible con protocolo HDMI1.4, HDCP 1.4.
3. Admite resolución de entrada/salida: 480p, 576p, 720p, 1080p, 4K@30Hz.
4. Admite modo punto a punto, modo un punto a muchos.
5.Un transmisor TCP/IP compatible con el protocolo y varios receptores, con un máximo de 253 receptores.
6. Admite control IR, puede controlar STB o DVD Blue-Ray en el sitio receptor mediante control remoto.
7. Admite control remoto por infrarrojos de 20 ~ 60 KHz, NEC.
8.Se instala en minutos, sin pérdida de calidad.
4.0 ESPECIFICACIÓN
Versión HDMI------------------------------------------------ ------------------HDMI1.4
Puerto de entrada del transmisor ----------------------------------------------- ---HDMIx1(AF)
Puertos de salida del transmisor -------------------HDMIx1(AF),SC Fiberx1,IR TXx1
Puertos de entrada del receptor------------------------------------------SC Fiberx1,IR RXx1
Puerto de salida del receptor-------------------------------------------------------------- -----HDMIx1(AF)
Ancho de banda de frecuencia--------------------------------2,25 Gbps (enlace único)
Resoluciones de entrada/salida------------------480p,576p,720p,1080p,4K@30Hz
Audio-------------------------------------------Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz
Control remoto por infrarrojos----------------------------------------------- ------20~60KHz;NEC
Modelo de cuerpo humano con protección ESD ------------------------± 8kV (descarga de espacio de aire)
± 4kV (descarga de contacto)
Temperatura de funcionamiento--------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F
Temperatura de almacenamiento ---------------------------------20˚C ~ 60˚C / -4˚F ~ 140˚ F
Humedad relativa--------------------------------20~90% RH (sin condensación)
Dimensiones (mm)---------------------------------------------- -------------120x73x22
5.0 DESCRIPCIONES DE LOS PANELES
Estudie los dibujos del panel a continuación y familiarícese con la señal.
requisitos de entrada(S), salida(S) y alimentación.

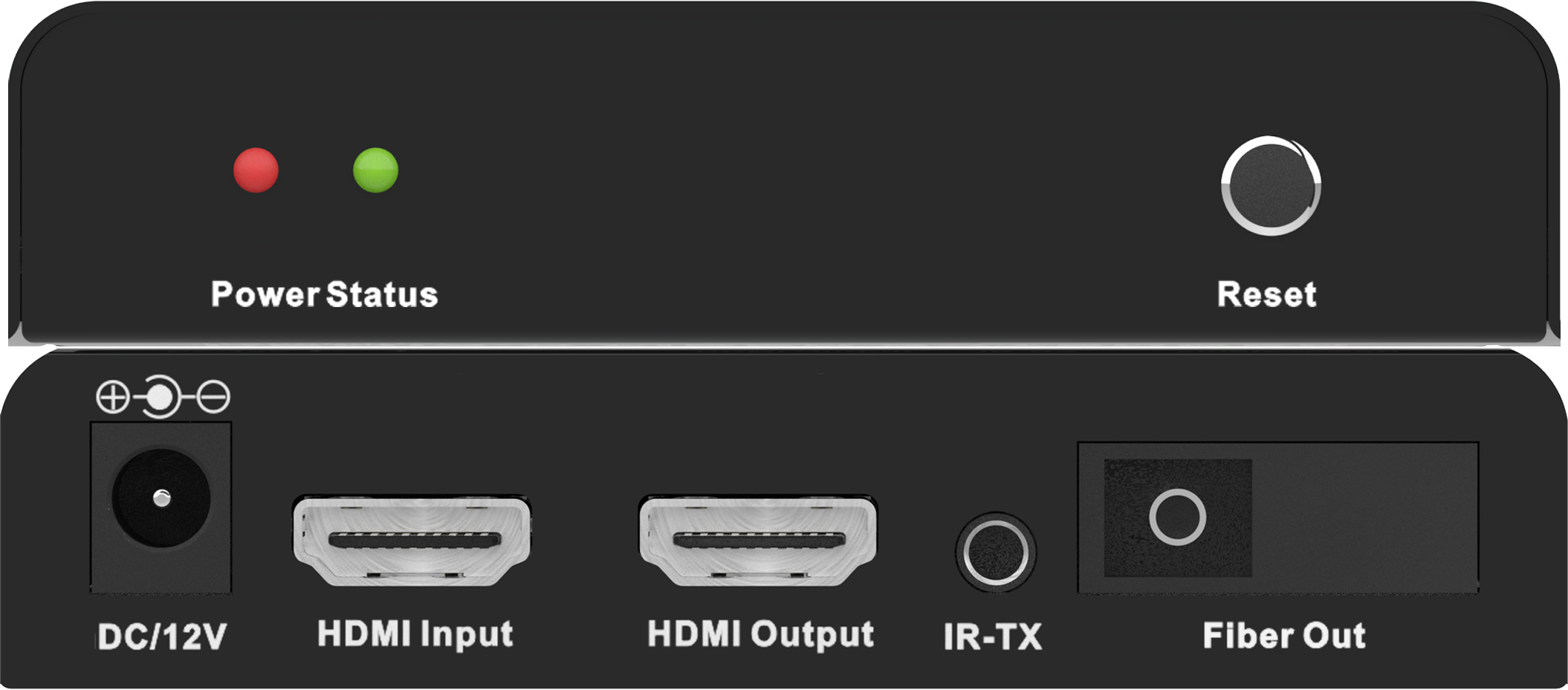

Panel transmisor

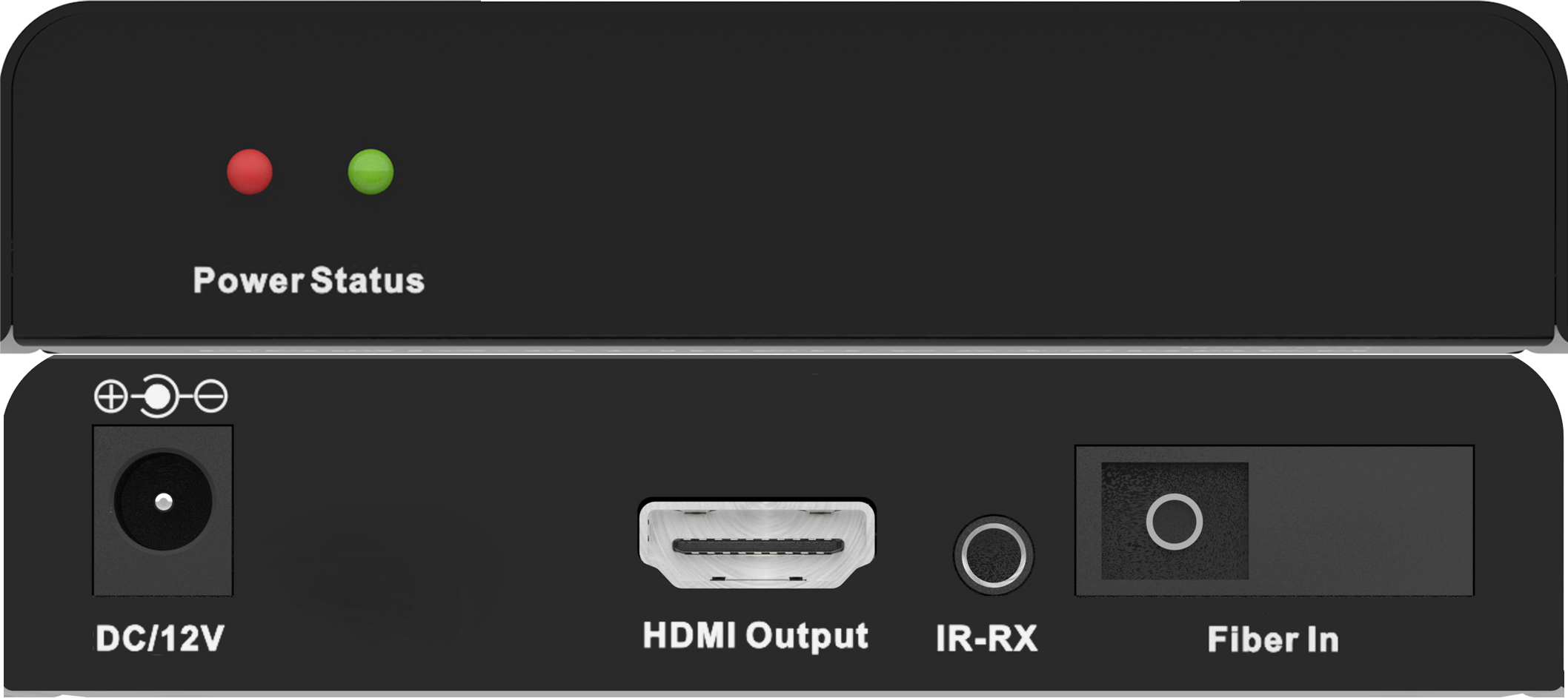

Panel receptor
6.0 CONECTAR Y OPERAR
Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.
6.01.Conecte la fuente de señal HDMI al transmisor del extensor HDMI.
6.02.Utilice cable de fibra (recomendado: SC) para conectar el transmisor y el receptor
del extensor HDMI.
6.03.Conecte el equipo de visualización con conector HDMI al receptor de
Extensor HDMI.
6.04.Encienda todos los dispositivos conectados, elija la entrada del dispositivo de visualización
a su canal HDMI.
Transmisor y receptor uno por aplicación N, N puede hasta 253.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los enchufe, desenchufe ni los agite con frecuencia.
2. 2. El equipo no debe colocarse bajo el sol, la lluvia ni la humedad o ambiente sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
