EXTENSOR HDMI

• .- Extensor HDMI a través de Ethernet Compatible con señal HDMI 1.4 y 1.3 /color profundo 36 bits/xv-YCC/1080p 24fs/DTS-HD.v-YCC/1080p 24fs/DTS-HD.

• -  Para una distancia de transmisión de 200 pies mediante cable LAN CAT6/CAT7.Para una distancia de transmisión de 165 pies mediante cable CAT5e.  Latencia de vídeo cero.NOTA: Recomendamos utilizar conexiones HDMI a HDMI directas, evite a toda costa utilizar conversores o adaptadores de señal.

• - HDCP 1.2/1.4;1080P/1080i/720P/576P/576i/480P/480i;Vídeo 3D compatible

• & - 36 bits (CAT7);24 bits (CAT6);Solo admite audio PCM de 2 canales.Admite transferencia Dolby Digital/DTS si se copia EDID desde los dispositivos de visualización correctos.

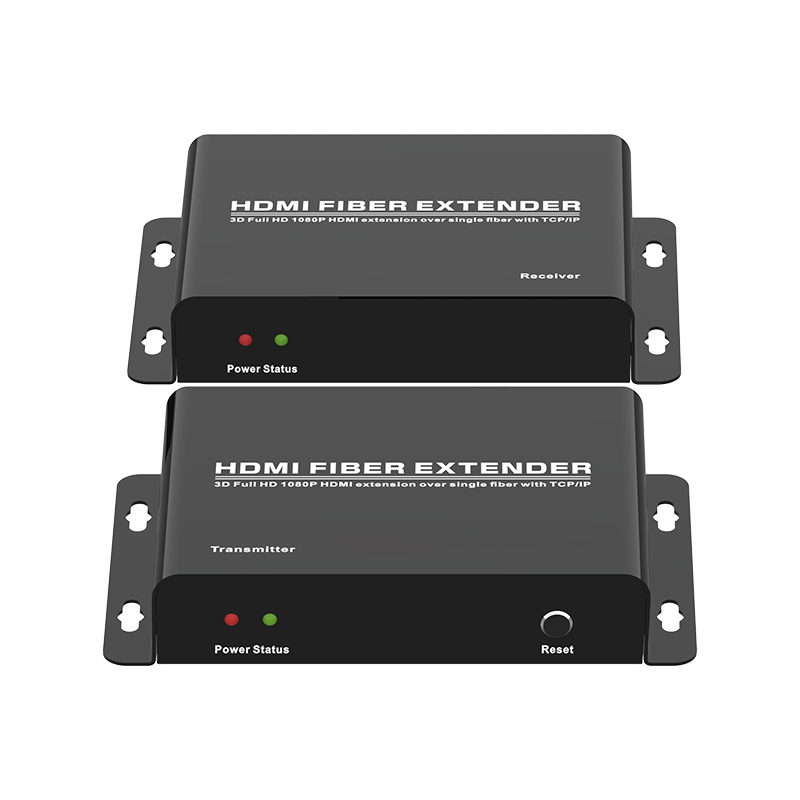

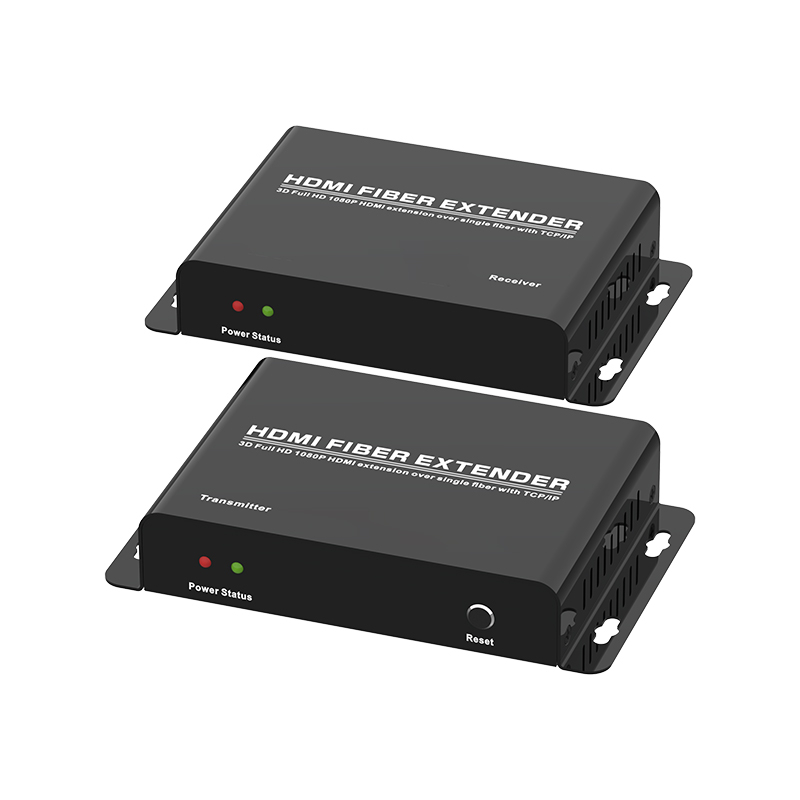

Extensor HDMI sobre fibra única (20 KM)

(Full HD 1080P TCP/IP)

¡Trae la alta definición a tu vida!

Gracias por comprar este producto.Para un rendimiento y seguridad óptimos, lea atentamente estas instrucciones antes de conectar, operar o ajustar este producto.Por favor conserve este manual para referencias futuras.

Descripción general:

El   El extensor HDMI a través de Ethernet único puede extender una señal de audio/vídeo 1080P 60 Hz hasta 200 pies, que es cuatro veces la distancia de transmisión de un cable HDMI típico.Disfrute de videos en colores intensos y audio comprimido sin pérdidas, y utilice la función de copia EDID para eliminar cualquier problema de incompatibilidad que pueda ocurrir dentro de la configuración.El artículo es una gran adición a una sala de distribución de A/V y su fácil instalación lo hace perfecto para cualquier instalación residencial o comercial.

Especificaciones:

• Distancia de transmisión de hasta 200 pies.a través de un solo cable Ethernet.(Para una distancia máxima, utilice cable Cat6/7)

• Admite colores profundos de hasta 36 bits

• Audio digital comprimido sin pérdidas

• Velocidad de transferencia de datos: 6,75 Gbps

• Función de copia EDID para evitar problemas de incompatibilidad

2.0 CARACTERÍSTICAS

1. Transmisión de señal: cables de fibra SC (recomendados) de hasta 20000 metros en lugar de cables HDMI se conectan entre TX y RX Extender.

2. Compatible con protocolo HDMI1.3, HDCP 1.2.

3. Admite resolución de entrada/salida: 480p, 576p, 720p, 1080p.

4. Admite modo punto a punto, modo un punto a muchos.

5.Un transmisor TCP/IP compatible con el protocolo y varios receptores, con un máximo de 253 receptores.

6. Admite control IR, puede controlar STB o DVD Blue-Ray en el sitio receptor mediante control remoto.

7. Admite control remoto por infrarrojos de 20 ~ 60 KHz, NEC.

8.Se instala en minutos, sin pérdida de calidad.

ESPECIFICACIÓN

Versión HDMI------------------------------------------------ -----------------HDMI1.3a

Puerto de entrada del transmisor ----------------------------------------------- ---HDMIx1(AF)

Puertos de salida del transmisor -------------------HDMIx1(AF),SC Fiberx1,IR TXx1

Puertos de entrada del receptor------------------------------------------SC Fiberx1,IR RXx1

Puerto de salida del receptor-------------------------------------------------------------- -----HDMIx1(AF)

Ancho de banda de frecuencia--------------------------------2,25 Gbps (enlace único)

Resoluciones de entrada/salida--------------------------------480p,576p,720p,1080p

Audio-------------------------------------------Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

Control remoto por infrarrojos----------------------------------------------- ------20~60KHz;NEC

Modelo de cuerpo humano con protección ESD ------------------------± 8kV (descarga de espacio de aire)

                                         ± 4kV (descarga de contacto)

Temperatura de funcionamiento--------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F

Temperatura de almacenamiento ---------------------------------20˚C ~ 60˚C / -4˚F ~ 140˚ F

Humedad relativa--------------------------------20~90% RH (sin condensación)

Dimensiones (mm)---------------------------------------------- -------------120x73x22

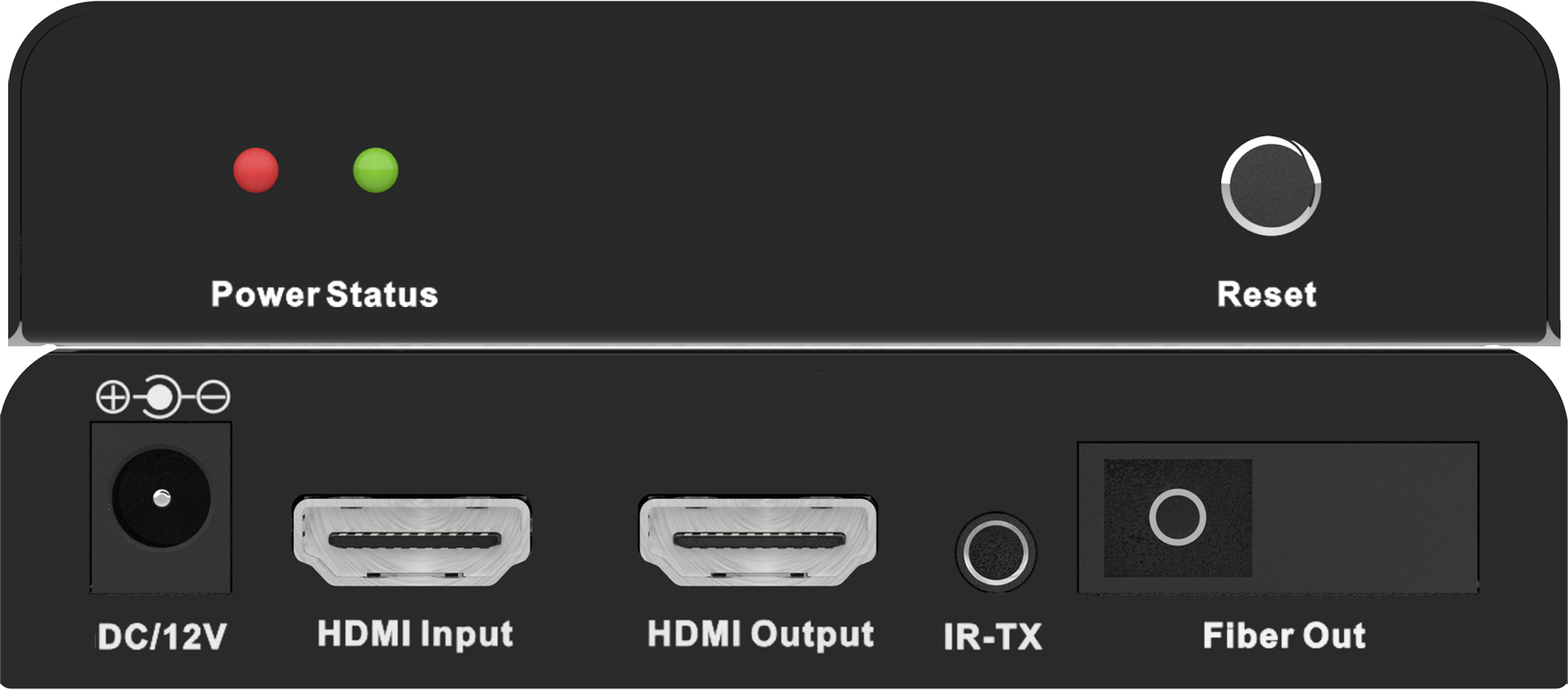

Panel transmisor

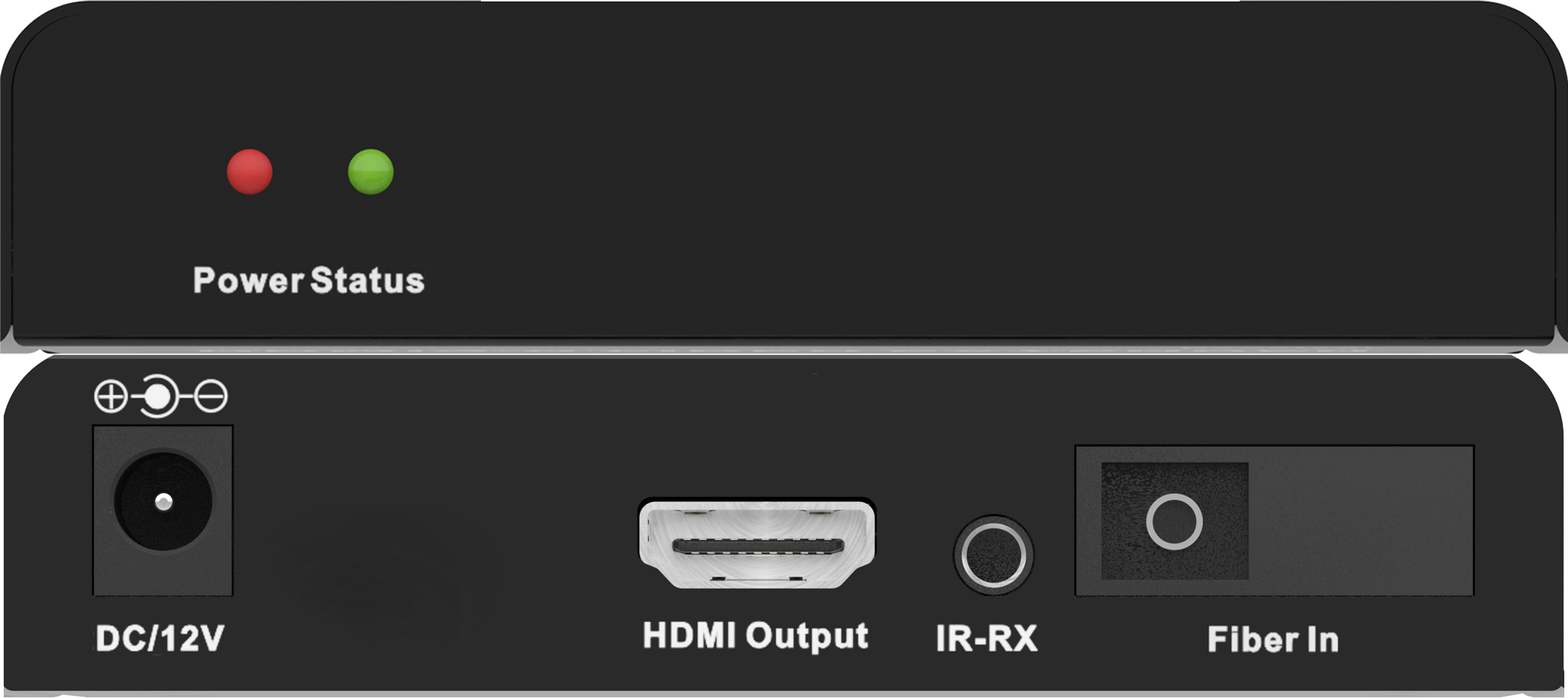

Panel receptor

  CONECTAR Y OPERAR

Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.

6.01.Conecte la fuente de señal HDMI al transmisor del extensor HDMI.

6.02.Utilice cable de fibra (recomendado: SC) para conectar el transmisor y el receptor

del extensor HDMI.

6.03.Conecte el equipo de visualización con conector HDMI al receptor de

Extensor HDMI.

6.04.Encienda todos los dispositivos conectados, elija la entrada del dispositivo de visualización

a su canal HDMI.

Transmisor y receptor uno por aplicación N, N puede hasta 253.

7.0 INSTALACIÓN Y PRECAUCIONES

Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:

1. Conecte o desconecte lentamente los cables de señal y no los conecte, desconecte ni agite con frecuencia.

2.2.El equipo no debe colocarse bajo el sol, la lluvia ni la humedad o  ambiente sin ventilación.

3. No se deben colocar artículos líquidos sobre el equipo.

4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.

5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.

6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
