CONMUTADOR HDMI 3D
Manual de usuario
Conmutador HDMI 8x1
(3D Ultra HD 4K x 2K a 60 Hz HDCP2.2)
¡Traiga la alta definición a su vida! Gracias por comprar nuestro producto.Para garantizar la seguridad y un funcionamiento sin problemas del producto durante muchos años, lea atentamente el manual antes de utilizar este producto.
1.0 DESCRIPCIÓN
HDMI Switch es un producto que puede cambiar señales HDMI de grupos múltiples a un dispositivo de visualización de alta definición, como HDTV, mediante el uso de un botón manual.Hacerlo puede evitar enchufar y desenchufar cables con frecuencia.Puede optimizar su sistema de cine en casa para lograr el mejor efecto.
2.0 CARACTERÍSTICAS
1. Para admitir la transmisión simultánea de dos secuencias de vídeo, múltiples
las señales de vídeo se pueden transmitir a la misma pantalla;
2. La conmutación se realiza automáticamente cuando hay señal presente en los puertos;
3. Compatible con HDMI2.0, HDCP2.2 y DVI 1.0;
4. Admite formato de vídeo de hasta 4k2k@30Hz con 24 bits RGB/YcbCR
4:4:4/YCBCR4:4:4 y hasta 4k2k@60Hz con YCBCR 4:4:4 de 12 bits;
5. Admite formato de vídeo secuencial de fotogramas 3D de hasta 1080p@60;
6. Admite formato de vídeo en modo VESA de alta resolución hasta QSXGA@60Hz;
7. Admite LPCM 7.1CH, Dolby True HD y DTS-HD Master Audio;
8. Admite control de botones IR y Panel;
9. Compatible con DVI mediante el uso de un adaptador HDMI A DVI;
10.Extender la distancia de transmisión y mejorar la señal de transmisión;
11. Diseño de carcasa metálica y blindaje general sin interferencias de señal;
12.Fuente de alimentación (consulte el parámetro técnico).
3.0 ACCESORIOS DE EMBALAJE
Cuando desempaque su extensor por primera vez, verifique si se incluyen los siguientes elementos:
Conmutador HDMI 8x1-------------------------------------1PCS
Adaptador de corriente CC de 5 V---------------------------------1 unidad.
Control remoto------------------------------------------------ PC 1
Cable de extensión del receptor de infrarrojos ----------------------- 1 unidad
Manual de usuario------------------------------------------------ ---PC 1
4.0 PARÁMETRO TÉCNICO EN DETALLE
Producto INTERRUPTOR HDMI 8X1
Puerto de entrada de fuente HDMI 8
Puerto de salida del dispositivo de visualización 1
Conector de puerto de fuente HDMI de 19 pines (TIPO A)
Conector del puerto del dispositivo de visualización HDMI de 19 pines (TIPO A)
Compatible con HDCP SÍ
Botón pulsador de selección de dispositivo fuente Control remoto por infrarrojos
Señal de vídeo de entrada 0,5-1,0 voltios PP
Señal de entrada DDC 5 voltios PP(TTL)
Color profundo de 48 bits
Rango de enlace único 3840x2160@60
Versión HDMI HDMI2.0
Ancho de banda hasta 600Mhz
Velocidad de señal de hasta 18 Gbps
La longitud del cable de entrada ≤10M
La longitud del cable de salida ≤10M
El cable estándar 28AWG HDMI2.0
Rango de frecuencia vertical 60 Hz
Consumo de energía (máx.) 6,5 vatios
Temperatura de funcionamiento 0 ℃ A 70 ℃
Voltaje de funcionamiento CC 5 V.
Adaptador de corriente 5V 2A
Peso neto (kilogramos) 0,8
Dimensión: L×W×H(mm) 276×110×25

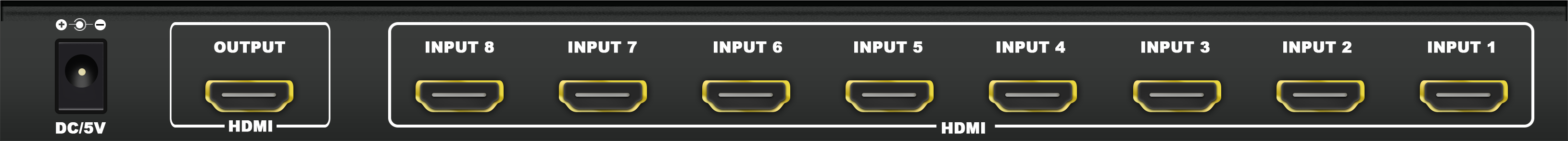

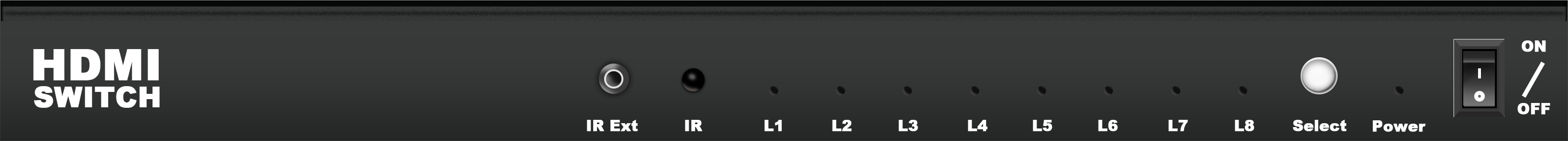

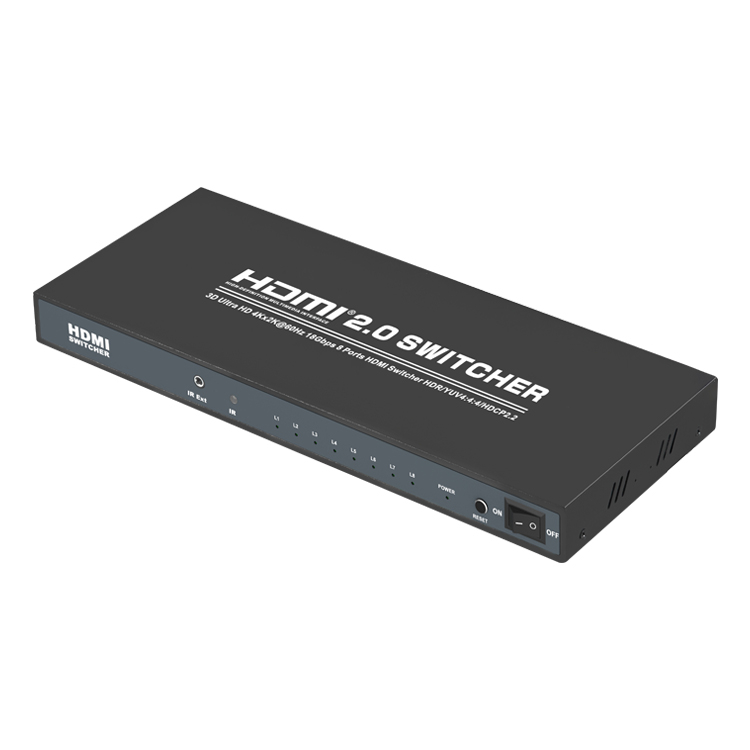

PANEL 5.0 INTRODUCCIÓN
Ext. IR ------------------------------Puerto de extensión del receptor IR
IR ------------------------------------------------- Puerto del receptor de infrarrojos
L1-L8 -----------------------------------Indicador de entrada HDMI 1-8
SELECCIONAR -----------------------------------Botón selector de entrada
ENERGÍA ------------------------------------------Indicador de energía
ENCENDIDO/APAGADO ---------------------------------------------Interruptor de encendido
DC/5V --------------------------------------Puerto de entrada de alimentación DC
SALIDA HDMI ------------------------------Puerto de salida HDMI
ENTRADA HDMI1-8 ------------------------------Puertos de entrada HDMI

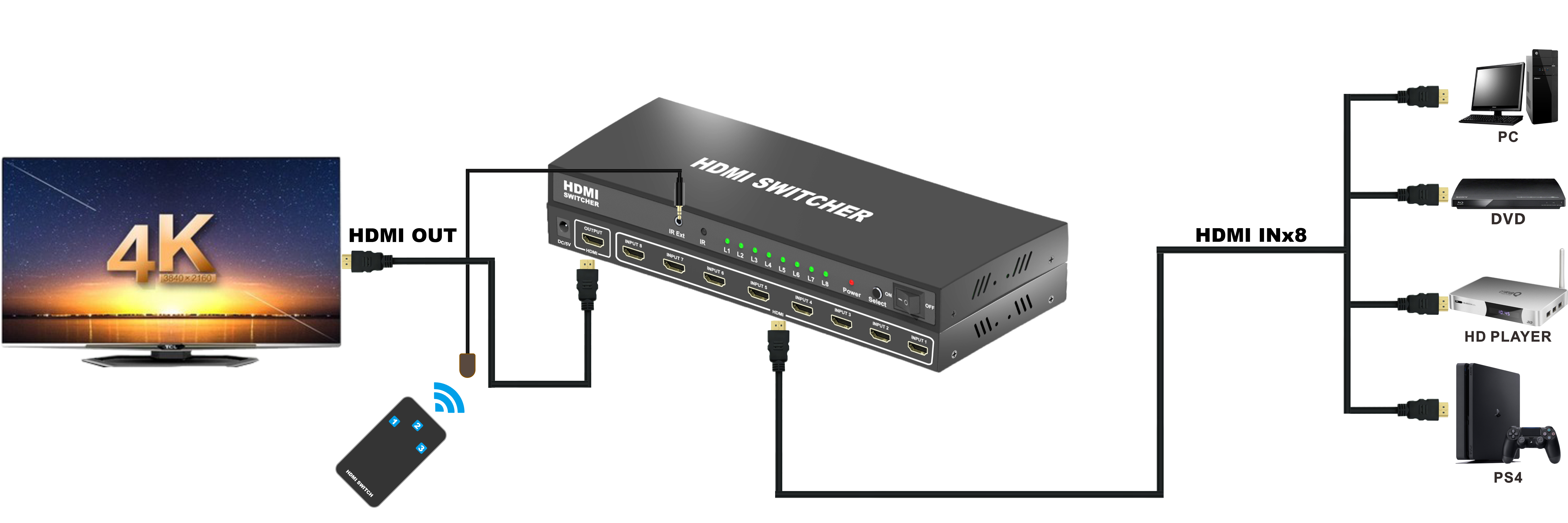

APLICACIÓN 6.0
Conmuta varias rutas de señales HDMI desde un dispositivo fuente como DVD, receptor satelital, decodificador, cámara DV, receptor A/V y otros dispositivos habilitados para HDMI a un dispositivo de visualización de alta definición como HDTV y pantalla plana HDMI.
6.1 Conecte un dispositivo de visualización de alta definición, como un HDTV a un conmutador HDMI
Puerto de salida.
6.2 Conecte un dispositivo fuente como DVD y ps4 a la entrada del conmutador HDMI
puertos.
6.3 Después de que todas las conexiones se hayan realizado correctamente y luego encienda,
puedes seleccionar la información que deseas ver o escuchar
Nota: Cuando el conmutador HDMI funcione, asegúrese de que el dispositivo fuente y el dispositivo de visualización estén bien conectados con cables.Para que los puertos relevantes funcionen correctamente, primero encienda el interruptor y encienda el dispositivo fuente.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desenchufe lentamente los cables de señal y no los enchufe, desenchufe ni conecte con frecuencia.
sacúdalos.
2. El equipo no debe colocarse bajo el sol, la lluvia ni la humedad o
ambiente sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros
Amplificadores que producen calor.
5. No inserte metales u otros objetos en el equipo además de
conexión de cables a puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por
Personal de mantenimiento profesional.
