DIVISOR HDMI
Manual de usuario
Divisor HDMI 1x16
(3D Ultra HD 4K x 2K)
¡Trae la alta definición a tu vida!
Gracias por comprar nuestro producto.Para garantizar la seguridad y un funcionamiento sin problemas del producto durante muchos años, lea atentamente el manual antes de utilizar este producto.
1.0 Introducción:
HDMI Splitter es un producto que puede distribuir la señal HDMI sin pérdida a uno o más dispositivos de visualización de alta definición, como HDTV.Puede optimizar su sistema de cine en casa para lograr el mejor efecto.
La señal HDMI se distribuye desde un dispositivo fuente como DVD, receptor satelital, decodificador, cámara DV, receptor A/V y otros dispositivos habilitados para HDMI a un dispositivo de visualización de alta definición como HDTV y pantalla plana HDMI.
Características 2.0:
1. Totalmente compatible con la especificación HDMI 1.4.Es aplicable al dispositivo fuente y al dispositivo de visualización de alta definición, como DVD y HDTV que tiene puertos HDMI o puertos digitales y cumple con el protocolo HDCP.
2. Admite altas resoluciones de hasta 480i/p, 576i/p, 720i/p, 1080i/p y 4Kx2K@25/30Hz
3. Admite espacio de color oscuro 30/36 extendido, que incluye: SYCC601, Adobe RGB, AdobeYCC601
4. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC.
5.Formatos de audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 y DSD.
6.Ampliar la distancia de transmisión y mejorar la señal de transmisión.
7.Compatible con DVI mediante HDMI a DVI adaptador.
8.Plug-and-play.
9. Diseño de carcasa metálica y blindaje general sin interferencias de señal.
10.Led indica el modo de señal y potencia.
11.Fuente de alimentación (consulte el parámetro técnico).
12.Soporte 3D

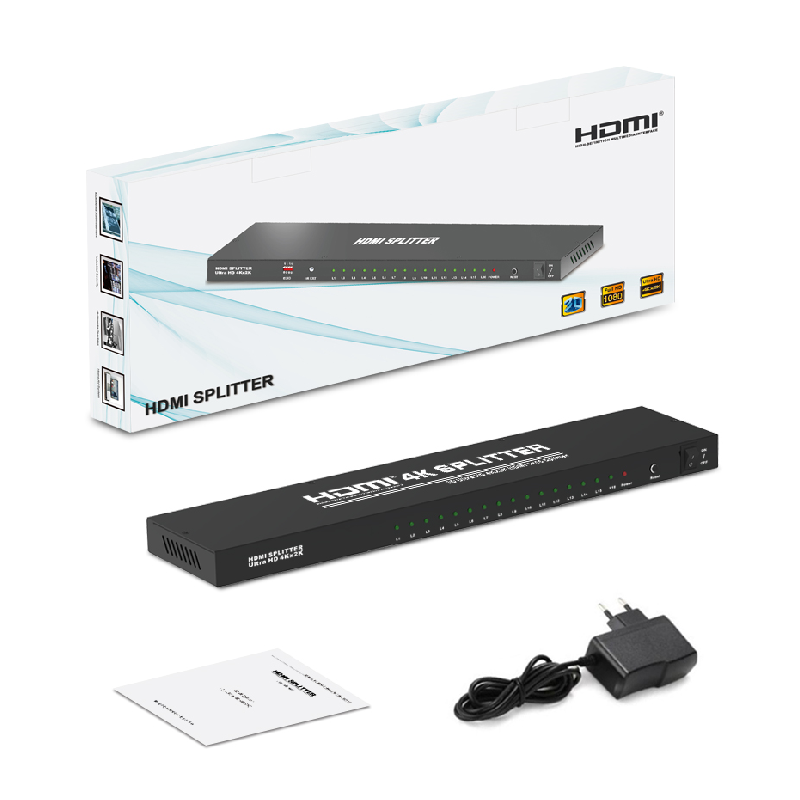

3.0 Accesorios de embalaje:
1. Divisor HDMI 1×16------------------------------------------- ----PC 1
Adaptador de corriente CC de 2, 5 V-------------------------------------------1 PC
3. Manual de usuario---------------------------------------------- ---------PC 1
4.0 Parámetros técnicos
Puerto de entrada de fuente HDMI---------------------------------------------- ---------------------1
Puerto de salida del dispositivo de visualización---------------------------------------------- ---------------dieciséis
Conector del puerto de origen----------------------------------------------- -----HDMI de 19 pines
Conector del puerto del dispositivo de pantalla------------------------------------------19 PIN HDMI
Compatible con HDCP------------------------------------------------ ------------------------SÍ
Rango de enlace único----------------------------------------------- ---------------3840x2160
Señal de vídeo de entrada----------------------------------------------- -------0,5-1,0 voltios PP
Señal DDC de entrada----------------------------------------------- ---------5 voltios PP(TTL)
Color profundo------------------------------------------------ ------------------------------48 bits
Versión HDMI------------------------------------------------ -----------------------HDMI1.4
Banda ancha------------------------------------------------- --------------------Hasta 340Mhz
Velocidad de la señal------------------------------------------------ ---------------Hasta 10,2 Gbps
La longitud del cable de entrada------------------------------PS4≤15M；BLUE DVD≤15M
La longitud del cable de salida-------------------------------------------------------------- ------------------------≤25M
El estándar del cable----------------------------------------------- -------26AWG HDMI1.4
Rango de frecuencia vertical----------------------------------------------- --------------60Hz
Consumo de energía (máx.)-------------------------------------------- ----------17,5 vatios
Temperatura de operacion------------------------------------------------ -------------0℃-70℃
Tensión de trabajo------------------------------------------------ -------------------------CC 5V
Adaptador de corriente------------------------------------------------ ---------------------5V 3A
Peso neto------------------------------------------------ ---------------------------------1,3Kg
Dimensión: L*W*H(mm)---------------------------------------- ------------------418x90x25

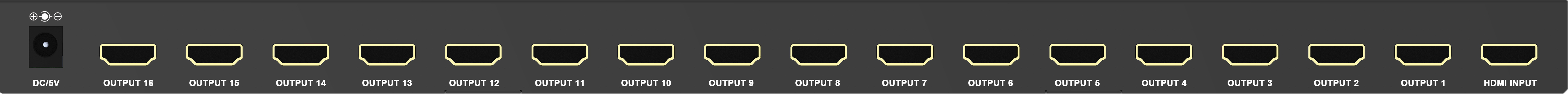

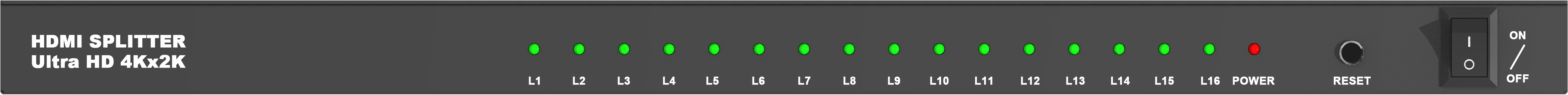

5.0 Introducción al panel
L1-L16------------------------------------------Indicador de entrada HDMI
Fuerza------------------------------------------------- Indicador de encendido
Reiniciar------------------------------------------------- ----Botón de reinicio
ENCENDIDO APAGADO----------------------------------------------- --Interruptor de alimentación
CC/5V----------------------------------------------- -Puerto de entrada de energía
Salida HDMI 16-1------------------------------Salidas HDMI 1-16
Entrada HDMI------------------------------------------Puerto de entrada HDMI
6.0 Diagrama de conexión
Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.
6.01 Conecte el cable HDMI entre la fuente de señal y el puerto de entrada del divisor.
6.02 Conecte el cable HDMI entre el puerto de salida del divisor y el HDTV.
6.03 Conecte el divisor y el adaptador de corriente.
6.04 Abra la fuente de señal y la alimentación de HDTV, entonces funciona.
Explicación: Con diferentes marcas de dispositivos de entrada o salida, la longitud de los cables de conexión también será diferente.
7.0 Instalación y precauciones
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los conecte, desconecte ni agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
Divida una señal de entrada HDMI 2.0 en dieciséis señales de salida HDMI idénticas a la señal de entrada
Divisor HDMI con alimentación 4K de 18 Gbps
Entrada: 1x HDMI y Salidas: 16x HDMI
Viene con gestión EDID
Resolución admitida: hasta 4K/60Hz, 1080p, 720p, VGA a WUXGA
Audio compatible: LPCM, Dolby-AC3, DTS7.1, DSD/Dolby /DTS-HD master audio, Dolby TrueHD Dolby Digital, DTS, DVD-Audio, SACD, MPCM, básicamente todas las opciones de audio disponibles
La carcasa de metal resistente y resistente protege el interior y mantiene la unidad fresca al ayudar a una rápida absorción y disipación del calor.
De tamaño compacto
Fácil instalación plug & play
Compatible con HDMI 2.0 y HDCP 2.2
Incluye fuente de alimentación con conmutación automática de 100-240 50/60 Hz para usar en cualquier parte del mundo.
Soporte técnico PIISUN de por vida y garantía del fabricante de 12 meses
El PIISUN es un divisor confiable alimentado de fábrica que tomará la señal HDMI 2.0 hasta 4K@60Hz y duplicará la señal en hasta 16 pantallas HDMI simultáneamente, creando una impresionante transmisión de imagen o audio sin pérdidas a través del cable HDMI.
Compacto, duradero y fácil de configurar y operar.Ideal para ferias comerciales, salas de conferencias, salas de conferencias, dormitorios, salas de estar, cocinas y patios traseros.
Tenga en cuenta que este divisor HDMI 2.0 duplicará la fuente en las dieciséis pantallas de salida.No se puede utilizar para ampliar una computadora de escritorio para PC o portátil.Si las pantallas conectadas no admiten la misma resolución, entonces el divisor reducirá la resolución de salida a la siguiente mejor resolución admitida por ambas pantallas y lo mismo ocurre con la señal de audio.Recomendamos utilizar este divisor HDMI 2.0 con cables HDMI de alta calidad de 30 pies o menos.
