DIVISOR HDMI
Manual de usuario
Conmutador/divisor HDMI 2x4
(3D Ultra HD 4K x 2K a 60 Hz HDCP2.2)
¡Trae la alta definición a tu vida!
Gracias por comprar nuestro producto.Para garantizar la seguridad y un funcionamiento sin problemas del producto durante muchos años, lea atentamente el manual antes de utilizar este producto.
1.0 Introducción:
El conmutador/divisor HDMI es un producto que puede distribuir la señal HDMI sin pérdida a uno o más dispositivos de visualización de alta definición, como HDTV.Puede optimizar su sistema de cine en casa para lograr el mejor efecto.
La señal HDMI se distribuye desde un dispositivo fuente como DVD, receptor satelital, decodificador, cámara DV, receptor A/V y otros dispositivos habilitados para HDMI a un dispositivo de visualización de alta definición como HDTV y pantalla plana HDMI.
2.0 Características:
1. Totalmente compatible con la especificación HDMI 2.0.Es aplicable al dispositivo fuente y al dispositivo de visualización de alta definición, como DVD y HDTV que tiene puertos HDMI o puertos digitales y cumple con el protocolo HDCP1.1/1.2/1.4/2.2;
2. Admite formato de vídeo de hasta 4k2k@60Hz con 24 bits RGB/YcbCR 4:4:4/YCBCR4:4:4, y hasta
4k2k@60Hz con YCBCR 4:4:4 de 12 bits;
3. Admite formato de vídeo secuencial de fotogramas 3D de hasta 1080p@60;
4. Admite visualización simultánea de salida en diferentes resoluciones;
5. Admite extractor de audio;
6. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC;
7. Formatos de audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 y DSD;
8. Ampliar la distancia de transmisión y mejorar la señal de transmisión;
9. Compatible con DVI mediante el uso de un adaptador HDMI a DVI;
10. Diseño de carcasa metálica y blindaje general sin interferencias de señal.
3.0 Accesorios de embalaje:
1. Conmutador/divisor HDMI 2 × 4-------------------------------------1 unidad
2. Control remoto---------------------------------------------- ----PC 1
Adaptador de corriente CC de 3, 5 V------------------------------------------1 Uds.
4. Manual de usuario---------------------------------------------- ---------PC 1
4.0 Parámetros técnicos
Puerto de entrada de fuente HDMI---------------------------------------------- ---------------------2
Puerto de salida del dispositivo de visualización---------------------------------------------- -----------------4
Conector del puerto de origen----------------------------------------------- -----HDMI de 19 pines
Conector del puerto del dispositivo de pantalla------------------------------------------19 PIN HDMI
Puerto de salida de audio----------------------------------------------- ----------SPDIFx1,R/Lx1
Compatible con HDCP------------------------------------------------ ------------------------SÍ
Rango de enlace único----------------------------------------------- ---------------3840x2160
Señal de vídeo de entrada----------------------------------------------- -------0,5-1,0 voltios PP
Señal DDC de entrada----------------------------------------------- ---------5 voltios PP(TTL)
Color profundo------------------------------------------------ ------------------------------48 bits
Versión HDMI------------------------------------------------ -----------------------HDMI2.0
Banda ancha------------------------------------------------- --------------------Hasta 600Mhz
Velocidad de la señal------------------------------------------------ -----------------Hasta 18Gbps
La longitud del cable de entrada------------------------------PS4≤10M；BLUE DVD≤10M
La longitud del cable de salida-------------------------------------------------------------- ------------------------≤10M
El estándar del cable----------------------------------------------- -------28AWG HDMI2.0
Rango de frecuencia vertical----------------------------------------------- --------------60Hz
Consumo de energía (máx.)-------------------------------------------- ------------4,5 vatios
Temperatura de operacion------------------------------------------------ -------------0℃-70℃
Tensión de trabajo------------------------------------------------ -------------------------CC 5V
Adaptador de corriente------------------------------------------------ ---------------------5V 1A
Peso neto------------------------------------------------ -------------------------------0,25 kg
Dimensión: L*W*H(mm)---------------------------------------- -----------------149x64x25

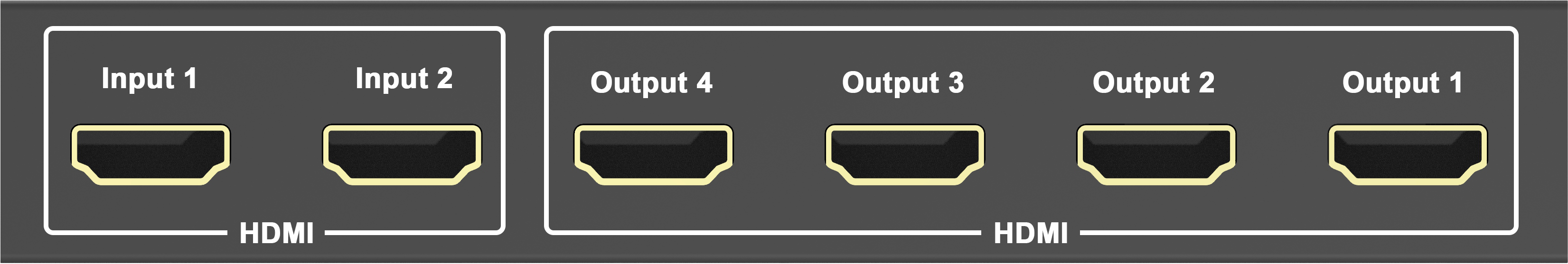

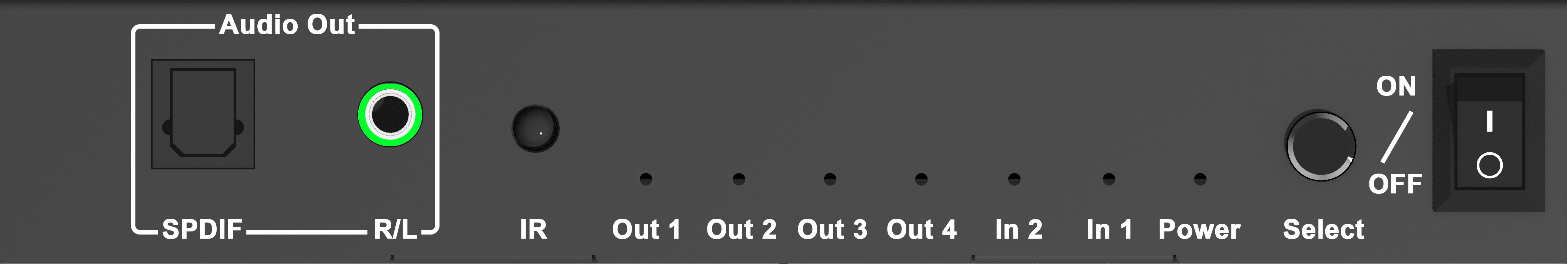

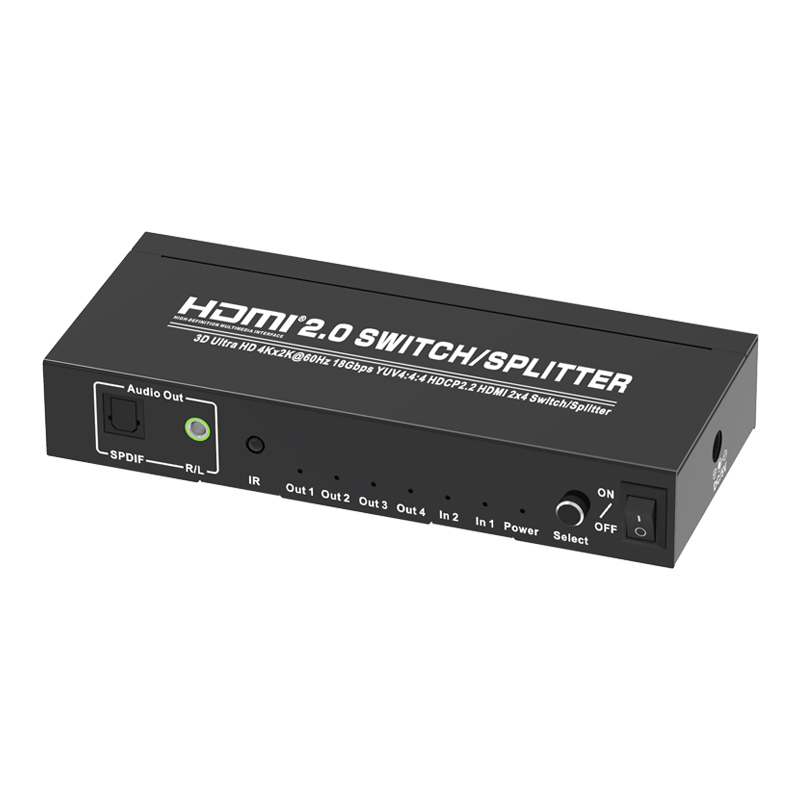

5.0 Introducción al panel
SPDIF ---------------------------------------Puerto de salida de audio digital
R/L ------------------------------------------Puerto de salida de audio analógico
IR ------------------------------------------------- -------Puerto del receptor de infrarrojos
Fuera1-4----------------------------------------------- ---Estado de salida 1-4
En1-2----------------------------------------------- -------Estado de entrada 1-2
Fuerza ------------------------------------------------- -----Estado de energía
Seleccione ------------------------------------------------Entrada botón de selección
ENCENDIDO APAGADO ----------------------------------------------- -----Botón de encendido
Entrada HDMI1-2---------------------------------Entrada HDMI1-2 Puertos
Salida HDMI1-4----------------------Salida HDMI1-4 puertos
DC5V-----------------------------------------------------Puerto de entrada de alimentación CC

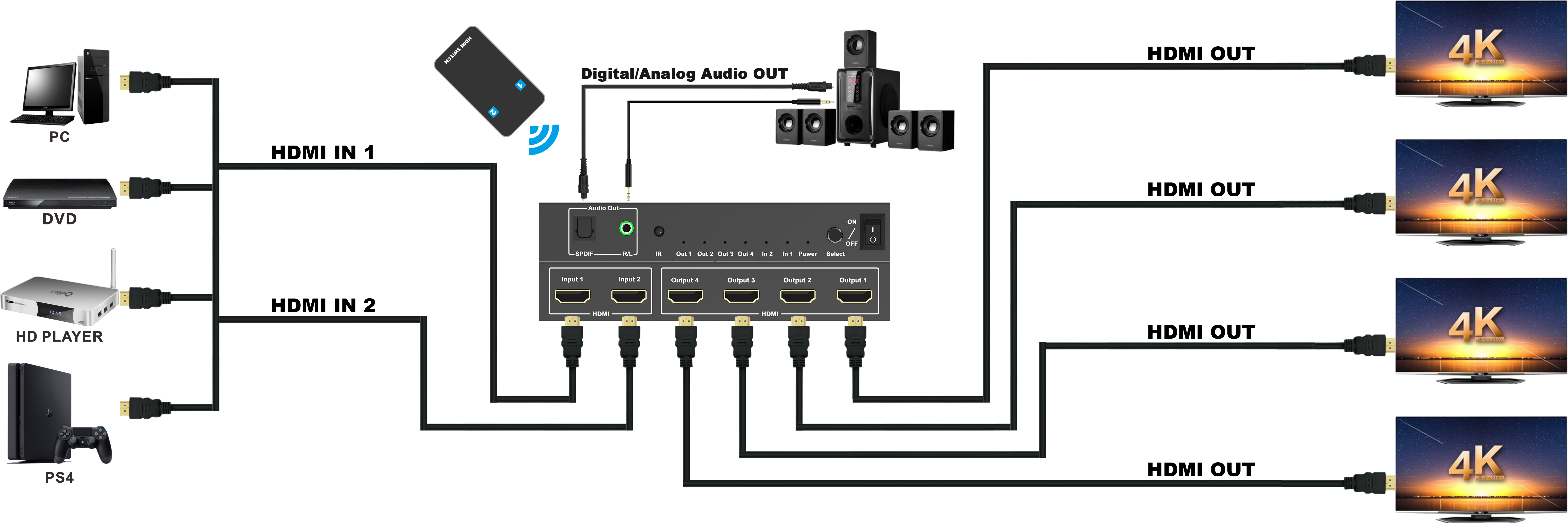

6.0 Diagrama de conexión
6.01 Conecte el cable HDMI entre la fuente de señal y el puerto de entrada del divisor.
6.02 Conecte el cable HDMI entre el puerto de salida del divisor y el HDTV.
6.03 Conecte el divisor y el adaptador de corriente.
6.04 Abra la fuente de señal y la alimentación de HDTV, entonces funciona.
6.05 Utilice el control remoto o el botón de alternancia para seleccionar la fuente que desee.
Explicación: Con diferentes marcas del dispositivo de entrada o salida, la longitud del
Los cables de conexión también serán diferentes.
7.0 Instalación y precauciones
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los conecte, desconecte ni agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
