FT232-A
PIISUN
| Cantidad: | |
|---|---|

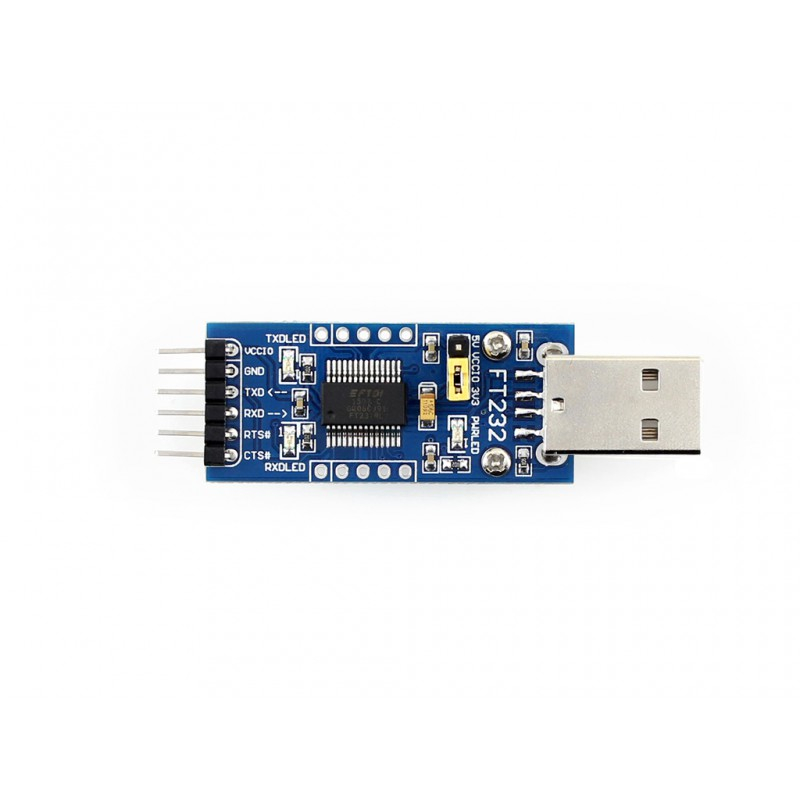

La placa USB UART tipo A FT232 es un módulo de comunicación USB a TTL UART.Le permite conectar dispositivos con interfaces UART de nivel TTL a su computadora a través de un puerto USB.
Este módulo de comunicación se basa en el chip convertidor de USB a UART FT232RL, que proporciona una comunicación confiable y de alta velocidad entre su computadora y dispositivos UART de nivel TTL.Admite velocidades de datos de hasta 3 Mbps y tiene protección incorporada contra descargas electrostáticas.
La placa USB UART FT232 cuenta con un conector USB tipo A para una fácil conexión a su computadora.También tiene un encabezado de 6 pines con señales UART de nivel TTL, que incluyen RX (recepción), TX (transmisión), RTS (solicitud de envío), CTS (borrado de envío), DTR (terminal de datos listo) y GND ( suelo).
Este módulo de comunicación es fácil de usar y no requiere fuente de alimentación externa.Se puede alimentar directamente desde el puerto USB de su computadora.También viene con controladores y software para una fácil instalación y configuración.
La placa UART USB FT232 es compatible con varios sistemas operativos, incluidos Windows, Mac y Linux.Es adecuado para una amplia gama de aplicaciones, como comunicación en serie, programación de microcontroladores y depuración.
En general, la placa UART USB FT232 es una solución confiable y conveniente para conectar dispositivos UART de nivel TTL a su computadora.Proporciona una forma fluida y eficiente de comunicarse con dispositivos UART y es adecuado tanto para uso aficionado como profesional.
FT232RL original a bordo
Compatible con Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
3 modos de alimentación: salida de 5 V, salida de 3,3 V o alimentación por placa objetivo (3,3 V-5 V)
3 LED: LED TXD, LED RXD, LED de ENCENDIDO
Pines funcionales
TXD, RXD, RTS#, CTS#: conectado a los pines soldados integrados
Los otros pines: accesibles a través de los orificios perforados (también se proporcionan cabezales de pines separados para conectar fácilmente al sistema del usuario, el paso es compatible con placas de pruebas)
En el caso de trabajar con una MCU:
VCCIO ↔ salida de 3,3 V o 5 V (el módulo se alimenta desde USB, el puente integrado debe estar en cortocircuito a 3,3 V o 5 V)
Tierra ↔ Tierra
TXD ↔ MCU.RX (dirección de la señal: MCU.RX << FT232 << PC.TX)
RXD ↔ MCU.TX (dirección de la señal: MCU.TX >> FT232 >> PC.RX)
RTS ↔ MCU.CTS (dirección de la señal: MCU.CTS << FT232 << PC.RTS)
CTS ↔ MCU.RTS (dirección de la señal: MCU.RTS >> FT232 >> PC.CTS)
Compatible con diferentes personalizaciones si lo necesita, hable más directamente con ventas, por favor
