C232HD-EDHSP-0
PIISUN
| Cantidad: | |
|---|---|

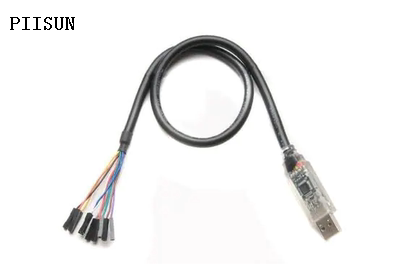

Cable adaptador serie USB a UART de alta velocidad con electrónica integrada, LED, 5 V
Tasas de transferencia de datos: 12MBaudios
Velocidad USB: Alta velocidad (480Mbps)
Interfaces: UART
Conector USB: Escribe un
Conector final: 10 vías Conectores hembra de 0,1'
Longitud del cable: 1,8 m
Detalles de cables: 10 núcleos, 6,5 mm UL2464 24 CAE
Paquetes: N / A
Canales: 1
Voltaje de E/S: 5V
Clase USB: FTDI Conductores
Puerto de comunicación virtual: Sí
Salida de potencia máxima: +5V / 450mA
IC interno FTDI: FT232H
Operando Temperatura: -40°C a +85°C
El cable USB a UART C232HM-EDHSL-0/C232HD-EDHSP-0 está aprobado por CE, FCC y UKCA.
Señalización UART con señales de nivel digital de +3,3V.Salida de potencia máxima de 200 mA a 5 VCC en VCC
El IC FT232H integrado maneja todos los protocolos y señales USB, lo que facilita una implementación rápida y reduce los gastos generales de ingeniería.
Los cables, de 1,8 m de longitud, pueden soportar velocidades de transferencia de datos de hasta 12 Mbaud.

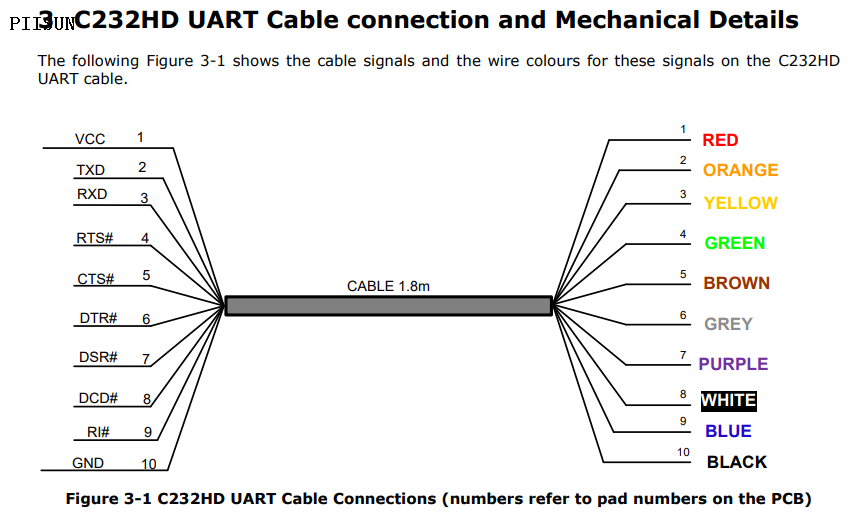

El cable incorpora el dispositivo IC de interfaz USB a UART FT232H de FTDI que maneja toda la señalización y protocolos USB.Proporciona una forma rápida y sencilla de conectar dispositivos con interfaces digitales de 3,3 voltios a USB.La interfaz digital del cable se compone de diez cables individuales que terminan con conectores unipolares que se pueden conectar uno al lado del otro en un conector macho.La lógica de la interfaz digital de los cables es de 3,3 voltios.
· Velocidad de transferencia de datos de hasta 12 Mbaud
· USB 2.0 de alta velocidad de un solo canal a UART IC
Comunicaciones y redes
• Conexión de diseños basados en MCU/PLD/FPGA a USB
• Aplicaciones médicas USB
• Rápida integración USB en sistemas electrónicos existentes
• Plataforma de creación de prototipos para interfaz USB en sistemas nuevos
• Convertidores USB a RS232 / RS422 / RS485
• Instrumentación USB
• PC con decodificador - Interfaz USB
• Interfaz de cámara digital USB
• Módems de hardware USB • Módems inalámbricos USB
• Lectores de códigos de barras USB
• Control industrial USB
• Actualización de periféricos heredados a USB
El cable UART C232HD-EDHSP-0/C232HD-EDHSP-0 requiere controladores USB

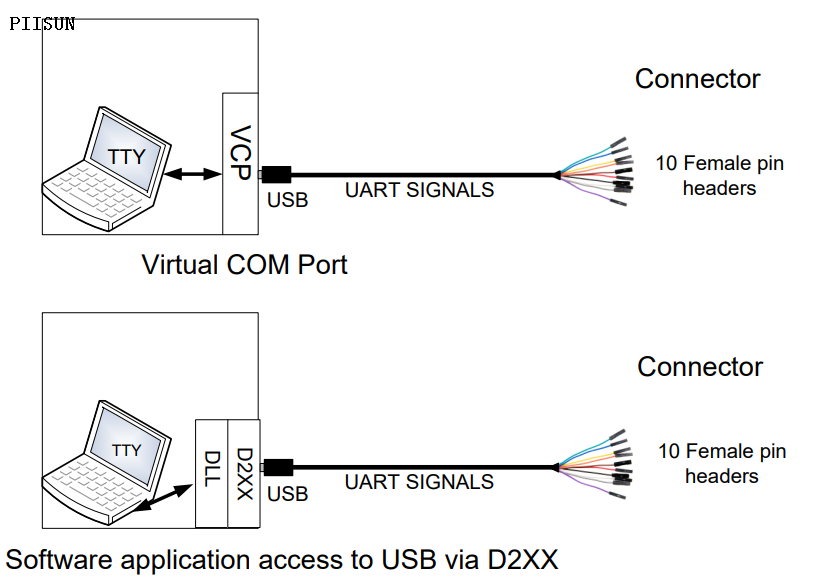

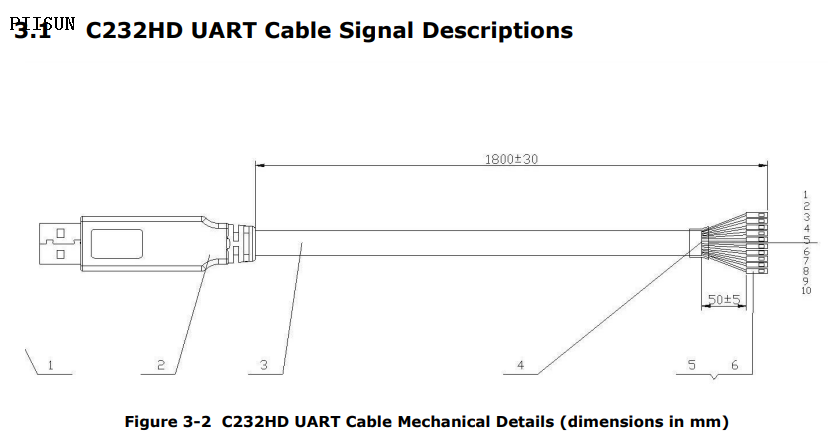

El cable USB 2.0 de alta velocidad a UART incorpora el dispositivo IC de interfaz USB a UART FT232H de FTDI que maneja todas las señales y protocolos USB.El cable proporciona una forma rápida y sencilla de conectar dispositivos con interfaces digitales de 3,3 voltios a USB.El cable UART C232HD contiene una pequeña placa de circuito electrónico interno, que utiliza el FT232H, que está encapsulada en el extremo del conector USB del cable.El FT232H es un IC USB 2.0 de alta velocidad (480 Mb/s) de un solo canal a UART.Para obtener detalles completos, características y descripciones de mejoras, consulte la hoja de datos del FT232H.La interfaz digital del cable se compone de diez cables individuales que terminan con conectores unipolares que se pueden conectar uno al lado del otro en un conector macho.La lógica de la interfaz digital de los cables es de 3,3 voltios.El lado USB del cable está alimentado por USB y es compatible con USB 2.0 de alta velocidad.El cable tiene 1,8 m de largo y admite una velocidad de transferencia de datos de hasta 12 Mbaudios.
Cables disponibles y números de pieza La siguiente Tabla 1.1 proporciona detalles de los cables UART C232HD disponibles, descripciones de cables UART C232HD y números de pieza (Admito diseños de conectores finales personalizados. Para obtener más información, comuníquese con la oficina de ventas
Número de pieza | Descripción | Conector final* | Detalles de cables |
C232HD-DDHSL-0 | Cable USB a MPSSE con Señales de nivel digital de +3,3V. Salida máxima de 250 mA @ 3,3 VCC en VCC | Unipolar, receptáculo x 10 | 10 núcleos, 28 AWG, diámetro = 6,5 mm |
C232HM-EDHSL-0 | Cable USB a MPSSE con Señales de nivel digital de +3,3V. Salida máxima de 450 mA @ 5,0 VCC en VCC | Unipolar, receptáculo x 10 | 10 núcleos, 28 AWG, diámetro = 6,5 mm |
Características
• Basado en el dispositivo USB de alta velocidad FT232H de un solo chip
• Compatible con USB 2.0 de alta velocidad (480 Mbits/segundo) y velocidad completa (12 Mbits/segundo)
• Todo el protocolo USB manejado en el chip: no se requiere programación de firmware específica para USB
• Conector USB tipo A para conexión directa a un host o concentrador USB
• Alimentación por bus USB • Velocidad de transferencia de datos UART asíncrona de hasta 12 Mbaudios
• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad
• Protocolo de enlace totalmente asistido por hardware o software X-On/X-Off
• Búfers de recepción y transmisión de 1 kByte para un alto rendimiento de datos
• Transmitir y recibir LED
• Tiempo de espera del buffer de recepción ajustable
• Soporte para suspensión y reanudación de USB
• Baja corriente de funcionamiento y suspensión USB
• Bajo consumo de ancho de banda USB
• Compatible con controlador de host UHCI/OHCI/EHCI
• Rango de temperatura de funcionamiento de -40 °C a +85 °C
• La longitud del cable es de 1,8 m (6 pies)
• Versiones personalizadas también disponibles (sujetas a la cantidad mínima de pedido (MOQ))
• Los controladores VCP y D2XX libres de regalías de FTDI eliminan el requisito de desarrollar controladores USB en la mayoría de los casos.
