VÍDEO HD CONVERTIDOR
Manual de usuario
Convertidor 3D Ultra HD 4Kx2K@60Hz HDMI a HDMI+DP
(HDMI2.0 18Gbps HDR YUV4:4:4 HDCP2.2)
Gracias por comprar nuestro producto.Para garantizar la seguridad y un funcionamiento sin problemas del producto durante muchos años, lea atentamente el manual antes de utilizar este producto.
1.0 INTRODUCCIÓN
El convertidor convierte un conjunto de señales HDMI 2.0 en un conjunto de señales HDMI y un conjunto de salidas de sincronización de señales Displayport.
Ofrece soluciones para problemas de ruido, espacio y seguridad, control de centros de datos, distribución de información, presentaciones en salas de conferencias y entornos de capacitación escolar y corporativa.
2.0 CARACTERÍSTICAS
1.Plug and play, se instala en minutos;
2. Admite el protocolo HDCP2.2, admite HDMI2.0;
3. Admite HDR 18 Gbps YUV4:4:4;
4. Una entrada HDMI convertida en salida HDMI+Displayport;
5. Salida Displayport compatible con DP1.2;
6.Resolución de entrada HDMI: hasta 4Kx2K(60Hz);
7.Resolución de salida HDMI/DP: hasta 4K x 2K(60Hz);
8. Admite distribución de sincronización de señal HDMI y Displayport.
3.0 CONTENIDO DEL PAQUETE
Antes de intentar utilizar esta unidad.verifique el embalaje y asegúrese de que los siguientes elementos estén contenidos en la caja de envío:
1. Unidad principal----------------------------------1 unidad
2.Manual de usuario---------------------1 Uds.
Fuente de alimentación de 3,5 V CC------------------1 unidad.
4.0 ESPECIFICACIONES:
Resolución de entrada/salida HDMI----------------480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz
Salida DP----------------------------------480i/p,576i/p,720p,1080i/p, 4Kx2K@60Hz
Admite formato de color de vídeo-------------------------------Color profundo de 24 bits/36 bits/48 bits
El ancho de banda máximo------------------------------------------------ -----------------------600MHz
Velocidad máxima en baudios----------------------------------------------- --------------------------18Gbps
Señal TMDS de entrada/salida-----------------------------------------------0.5~1.5Volts pp( TTL)
Señal DDC de entrada/salida----------------------------------------------------- ---5 voltios pp (TTL)
Distancia del cable de entrada----------------------------------------------- ---------≤10m 28AWG
Distancia del cable de salida ------------------------≤10m Cable estándar HDMI 28AWG
Corriente máxima de trabajo----------------------------------------------- -------------------500mA
Adaptador de corriente ----------------Entrada: CA (50/60 HZ) 100 V-240 V;Salida: CC 5 V/1 A.
Rango de temperatura de funcionamiento---------------------------------------------------- (-15 a +55 ℃)
Rango de humedad de funcionamiento----------------------5 a 90%RH (sin condensación)
Dimensiones (largo x ancho x alto)------------------------------------------ ---73X60,5X22,5 (mm)
Peso------------------------------------------------- --------------------------------------90g

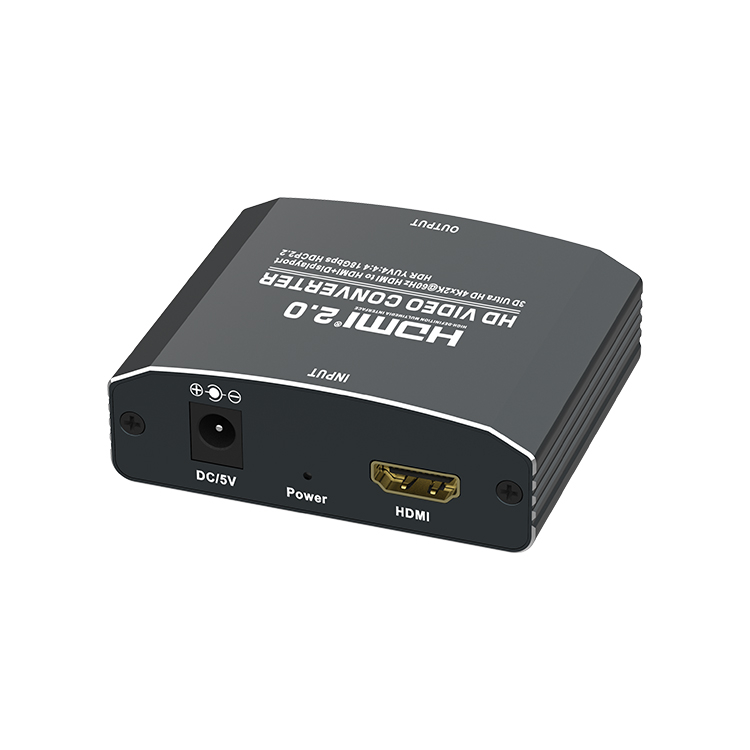

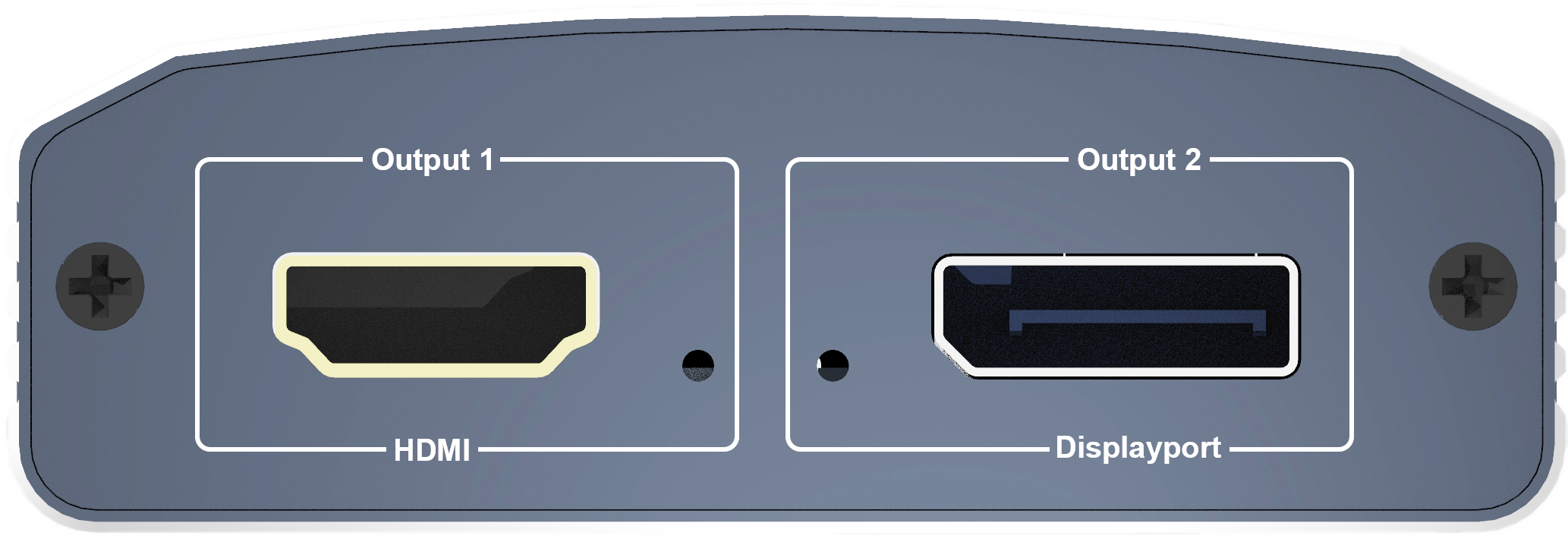

5.0 DESCRIPCIONES DE LOS PANELES
Estudie los dibujos del panel a continuación y familiarícese con las entradas y salidas de señal y los requisitos de energía.
CC/5V----------------------------------------------- ----------------Interfaz de alimentación de 5V
Fuerza------------------------------------------------- -------------------Indicador de encendido
HDMI ------------------------------------------------- ------------------------Entrada HDMI
Salida1 ------------------------------------------------- -------------------Salida HDMI
Salida2 ------------------------------------------------- ------------Salida Displayport

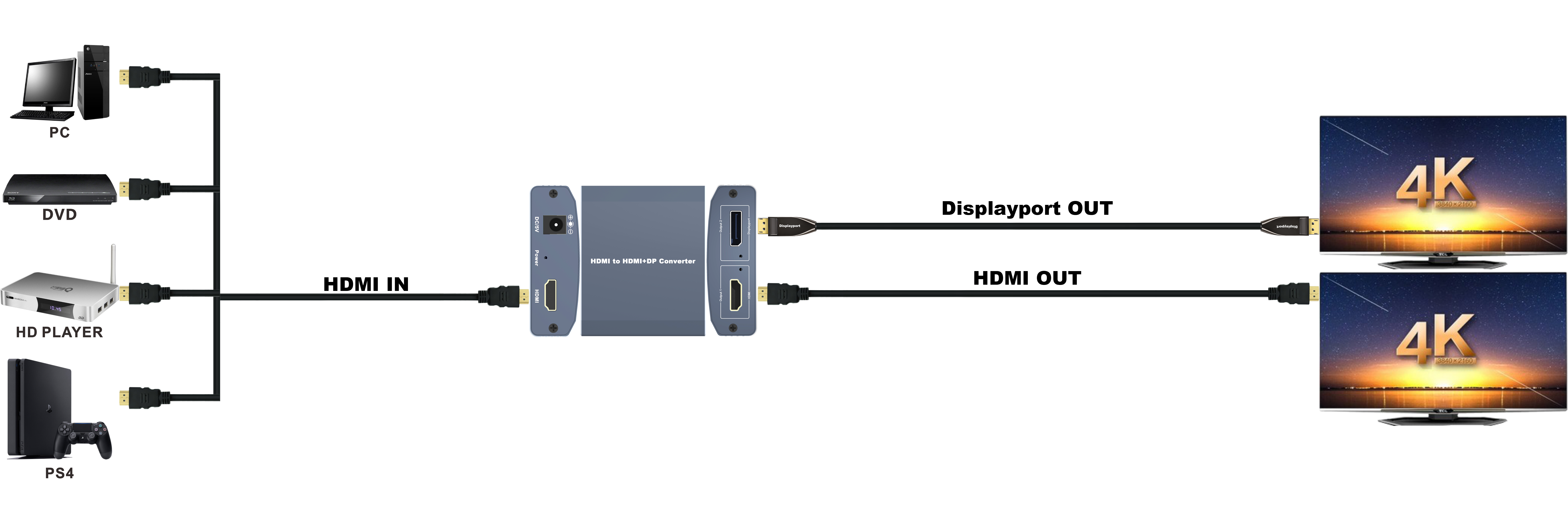

6.0 Operación y Conexión:
Antes de la instalación, asegúrese de que todos los dispositivos que desea conectar estén apagados.
1.Utilizar un cable HDMI para conectar la fuente HD con el puerto HDMI de entrada.
2. Para conectar el puerto de salida HDMI del convertidor con la pantalla HDMI.
3. Para conectar el puerto de salida Displayport del convertidor con la pantalla DP.
4.Para conectar el convertidor con un adaptador de corriente de 5V CC.
5.Encienda todos los dispositivos conectados, elija la entrada del dispositivo de visualización
a su canal HDMI/DP.
7.0 INSTALACIÓN Y PRECAUCIONES
Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:
1. Conecte o desconecte lentamente los cables de señal y no los enchufe, desenchufe ni los agite con frecuencia.
2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.
3. No se deben colocar artículos líquidos sobre el equipo.
4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que produzcan calor.
5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.
6. No demuele el equipo usted mismo;debe ser mantenido por personal de mantenimiento profesional.
