DIVISOR HDMI

Divisor HDMI - Divisor HDMI 4K 1 en 10 salidas - Divisor HDMI con alimentación Salidas de monitor de 10 vías, compatible con 4K@30Hz Ultra HD, sincronización de audio y vídeo 3D, Plug&Play para HDTV PS4/5 Xbox PC portátil

Divisor HDMI sobre cable de red

(3D Full HD 1080P)

¡Trae la alta definición a tu vida!

Gracias por comprar nuestro producto.Para garantizar la seguridad y un funcionamiento sin problemas del producto durante muchos años, lea atentamente el manual antes de utilizar este producto.

1.0 Introducción:

HDMI Splitter es un producto que puede distribuir la señal HDMI sin pérdida a uno o más dispositivos de visualización de alta definición, como HDTV.Puede optimizar su sistema de cine en casa para lograr el mejor efecto.

La señal HDMI se distribuye desde un dispositivo fuente como DVD, receptor satelital, decodificador, cámara DV, receptor A/V y otros dispositivos habilitados para HDMI a un dispositivo de visualización de alta definición como HDTV y pantalla plana HDMI.

2.0 Características:

1. Una señal de entrada HDMI dividida en varios dispositivos disipadores HDMI (las salidas son RJ45).

2. Totalmente compatible con la especificación HDMI 1.3.Es aplicable al dispositivo fuente y al dispositivo de visualización de alta definición, como DVD y  HDTV que tiene puertos HDMI o puertos digitales y cumple con el protocolo HDCP.

3. Admite altas resoluciones de hasta 480i/p, 576i/p, 720i/p, 1080i/p.

4. Admite espacio de color oscuro 30/36 extendido, que incluye: SYCC601, Adobe RGB, Adobe YCC601.

5. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC.

6.Formatos de audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 y DSD.

7.Ampliar la distancia de transmisión y mejorar la señal de transmisión.

8. Admite configuración EDID.

9. Admite funcionamiento IR de 20 ~ 60 KHz.

10. Admite salida de hasta 60 metros de cable CAT6.

11. Diseño de carcasa metálica y blindaje general sin interferencias de señal.

12.Fuente de alimentación (consulte el parámetro técnico).

3.0 Accesorios de embalaje:

1. Divisor HDMI---------------------------------------------- --------PC 1

2. Receptor HDMI------------------------------------------(2 /4/8) UDS

3. Adaptador de corriente CC --------------------------------------(3/5/9 ) piezas

4. Cable IR-TX---------------------------------------------------- -----------PC 1

5. Cable IR-RX---------------------------------------------------- ----(2/4/8) UDS.

6. Manual de usuario---------------------------------------------- ---------PC 1

Acerca de este artículo

• Divisor HDMI 1 entrada 10 salidas: el divisor HDMI 1x10 distribuye la señal de audio y video desde una sola fuente a 10 pantallas HDMI simultáneamente.Funciona con todos los dispositivos con HDMI integrado, como PC, portátiles, firesticks, consolas de juegos (Xbox 360, Xbox One, PS3, PS4/5), proyectores, receptores de TV, televisores (incluidos Apple TV/Samsung TV, etc.). RV y otros.Admite todos los formatos de audio comunes.

• Altas resoluciones: admite altas resoluciones de hasta 4K (3840*2160/30 Hz), incluidas 1080P/ 1080i/ 720p/ 576p/ 576i/ 480P/ 480i. Admite LPCM de 8 canales, vídeo de 24 bits/192 kHz. Admite imágenes en 3D

• Formato de audio digital: Blu-ray DVD, HD-DVD.Es aplicable a dispositivos fuente y dispositivos terminales de visualización de alta definición, como reproductores de Blu-ray y HDTV que tienen interfaces HDMI o interfaces digitales. Formato de audio digital, como DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3. /DSD

• Plug&Play: conecta diez televisores HDMI al mismo tiempo a la misma fuente de vídeo.Generará la misma resolución en todas las pantallas.

• Cable HDMI: la longitud del cable de entrada de la fuente de señal puede ser de 1 a 10 m (16 pies), el cable de salida puede ser de 1 a 15 m (48 pies). Se recomienda un cable HDMI estándar de 19+1AWG de 26 pines.

• Velocidad de señal y formato de adaptador de corriente: el divisor HDMI proporciona un ancho de banda de 10,2 Gbps para un uso amplio.Le permite duplicar la pantalla en diferentes habitaciones. Entrada: CA (50 HZ, 60 HZ) 100 V-240 V Salida: CC 12 V/2 A

• Ocasiones y eventos: ideal para mercado televisivo, reuniones de grupo, publicidad, oficina, multimedia, aprendizaje, valores financieros, presentaciones, enseñanza por vídeo, vigilancia policial, sistemas de transmisión de vídeo.

4.0 Introducción al panel

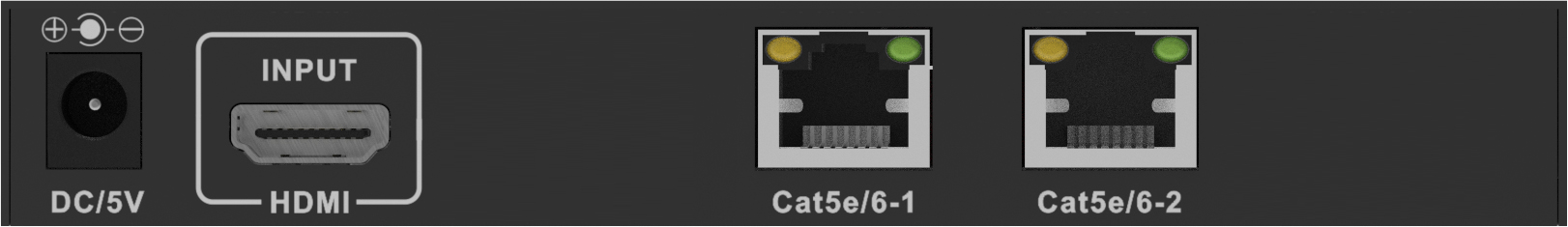

(Divisor 4.1 HDMI 1x2 sobre cable de red)

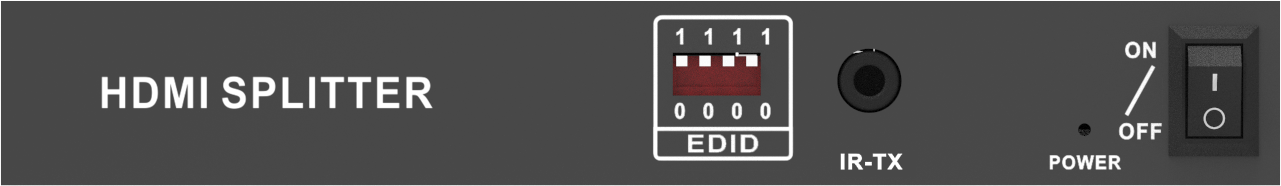

EDID ------------------------------------------------- --Interruptor de configuración EDID

IR-TX ----------------------------------------------- -----Puerto del transmisor IR

Energía --------------------------------------------Indicación de estado de energía

ENCENDIDO APAGADO----------------------------------------------- ---------Botón de encendido

CC/5 V ----------------------------------------------- -----Puerto de entrada CC 5V

ENTRADA HDMI----------------------------------------------Entrada HDMI Puerto

Cat5e/6-1-2 -----------------------Cat5e/1-2: Puertos de salida RJ45

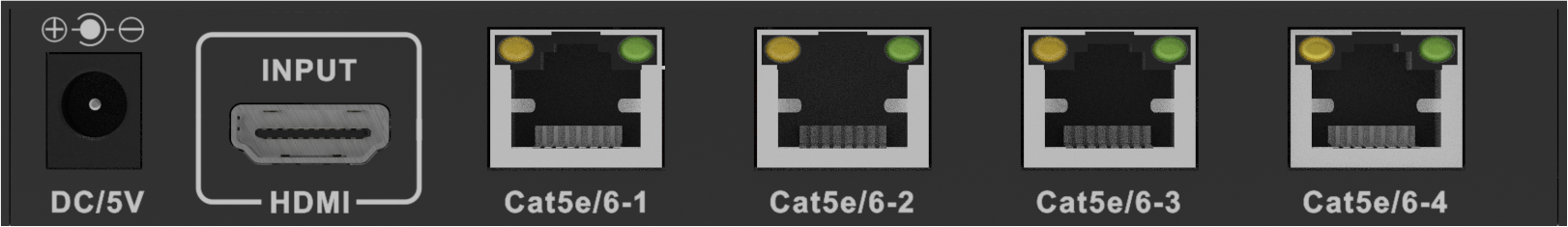

(Divisor 4.2 HDMI 1x4 sobre cable de red)

EDID ------------------------------------------------- --Interruptor de configuración EDID

IR-TX ----------------------------------------------- -----Puerto del transmisor IR

Energía --------------------------------------------Indicación de estado de energía

ENCENDIDO APAGADO----------------------------------------------- ---------Botón de encendido

CC/5 V ----------------------------------------------- -----Puerto de entrada CC 5V

ENTRADA HDMI----------------------------------------------Entrada HDMI Puerto

Cat5e/6-1-4 -----------------------Cat5e/1-4: Puertos de salida RJ45

(Divisor 4.3 HDMI 1x8 sobre cable de red)

EDID ------------------------------------------------- --Interruptor de configuración EDID

IR-TX ----------------------------------------------- -----Puerto del transmisor IR

Energía --------------------------------------------Indicación de estado de energía

ENCENDIDO APAGADO----------------------------------------------- ---------Botón de encendido

CC/5 V ----------------------------------------------- -----Puerto de entrada CC 5V

ENTRADA HDMI----------------------------------------------Entrada HDMI Puerto

Cat5e/6-1-8 -----------------------Cat5e/1-8: Puertos de salida RJ45

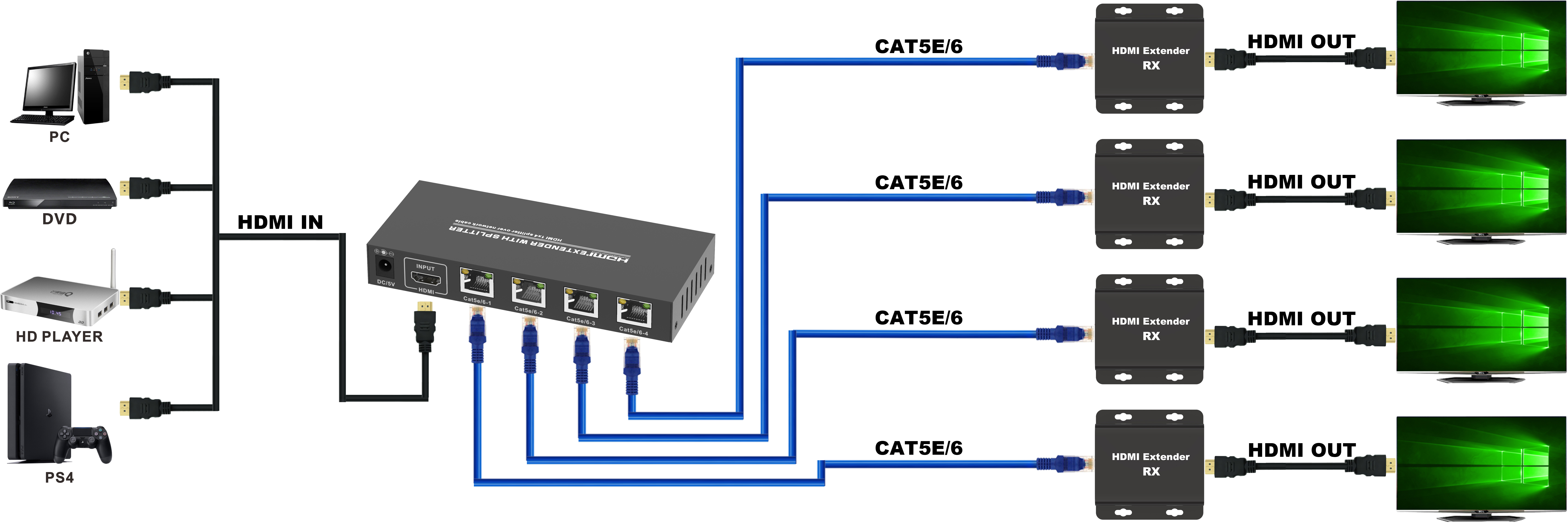

5.0 Diagrama de conexión

Utilizando el emparejamiento de divisor y receptor, puede lograr la transmisión de señales HDMI a 60 metros, a través del Cable Cat5e/6.

5.01 Conecte el cable HDMI entre la fuente de señal y el puerto de entrada del divisor.

5.02 Conecte el cable de red entre el puerto de salida del divisor y el receptor.

5.03 Conecte el cable HDMI entre el puerto de salida del receptor y el HDTV.

5.04 Conecte el divisor y el adaptador de corriente del receptor.

5.05 Abra la fuente de señal y la alimentación de HDTV, entonces funciona.

Explicación: Con diferentes marcas del dispositivo de entrada o salida, la longitud del

Los cables de conexión también serán diferentes.

6.0 Parámetros técnicos

7.0 Selector EDID: seleccione el formato de señal de salida HDMI a través del selector EDID.

8.0 Instalación y precauciones

Para evitar descargas eléctricas, daños al producto y proteger su seguridad, tenga en cuenta lo siguiente:

1. Conecte o desconecte lentamente los cables de señal y no los conecte, desconecte ni agite con frecuencia.

2. El equipo no debe colocarse bajo el sol, la lluvia ni en ambientes húmedos o sin ventilación.

3. No se deben colocar artículos líquidos sobre el equipo.

4. No instale el equipo cerca de fuentes de calor como fuego, energía u otros amplificadores que

 producir calor.

5. No inserte objetos metálicos u otros objetos en el equipo además de conectar cables a los puertos.

6. No demuele el equipo usted mismo;debe ser mantenido por un profesional

 personal de mantenimiento.
