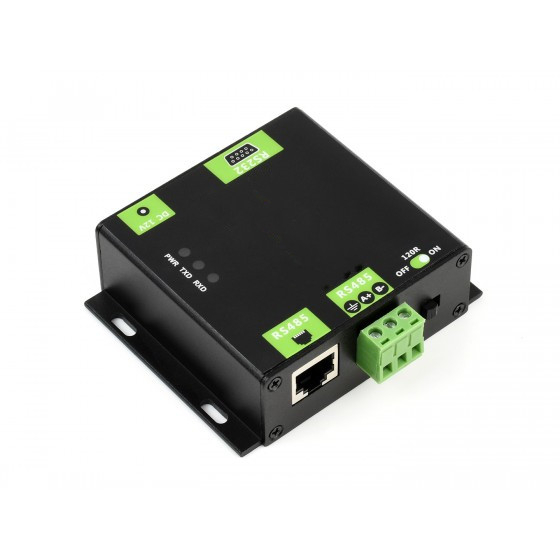

Convertidor industrial RS232/RS485 a Ethernet, puertos serie duales, fácil de usar, alta velocidad, bajo consumo, alta estabilidad, actualizable

Características

• Procesador ARM de 32 bits serie M4 con frecuencia de hasta 120MHz, velocidad rápida, estable y confiable

• Interfaz Ethernet Auto-MDI/MDIX de 10/100 M, independientemente del cable cruzado o directo

• Tanto la interfaz RS232 como la RS485 permiten trabajar de forma independiente al mismo tiempo, sin interferir entre sí.

• Velocidad de transmisión configurable (600 bps ~ 230,4 Kbps), admite cinco opciones de verificación de paridad: Ninguna, Impar, Par, Marca, Espacio

• Indicadores múltiples, para monitorear el estado de comunicación y trabajo.

• Modos de trabajo disponibles: Servidor TCP, Cliente TCP, Servidor UDP, Cliente UDP, Cliente HTTPD (admite GET y POST)

• Admite Modbus, apto para aplicaciones industriales.

• Admite Websocket, permite la transmisión de datos transparente bidireccional con puerto RS232/RS485 a través de la página web directamente

• Configurable a través de una página web, comandos AT, protocolo serial y protocolo de red, proporciona un protocolo de configuración que se puede integrar a su propio software.

• Admite paquetes de latidos personalizados, asegúrese de que la conexión sea verdadera, así como para recuperar activamente datos del sensor

• Admite paquetes de registro personalizados, pasando automáticamente el paquete registrado como identificador una vez establecida la conexión, para que se puedan distinguir diferentes dispositivos

• Admite página web personalizada, permite al usuario personalizar la página de configuración del módulo

• Admite protocolo tipo RFC2217, puede comunicarse con dispositivos cuya configuración en serie (velocidad en baudios, bits de datos, etc.) puede cambiar

• Mecanismo KeepAlive, detecta conexión rota, reconexión automática

• Admite reinicio por tiempo de espera (reinicio sin datos), garantiza una conexión estable a largo plazo y tiempo de reinicio configurable

• Admite resolución de nombres de dominio DNS, servidor DNS configurable

• Admite DHCP, IP obtenida automáticamente o IP estática

• El firmware se puede actualizar a través de la red.

• Restaurar la configuración de fábrica mediante software y/o hardware

• Viene con una dirección MAC predeterminada, que es personalizable

• Software proporcionado: software de configuración del módulo, herramienta de prueba TCP/UDP, software de puerto serie virtual VCOM

• Código de ejemplo: computadora host (socket), VB, C++, Delphi, Android, iOS, etc.

Especificaciones

• Ethernet:

• Conector: RJ45 de 4 pines

• Velocidad de comunicación: 10/100Mbps

• Protección de interfaz: aislamiento electromagnético de 2KV

• Protocolos: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Cliente HTTPD, Websocket

• Caché TX: 16 Kbytes

• Caché RX: 16 Kbytes

• RS485/RS232:

• RS485: protección ESD de 2KV, a prueba de rayos, contra sobretensiones y protección contra sobrecorriente

• Registros de subida/bajada RS485: 2,2 KΩ

• RS485: terminal de tornillo (A+, B-, GND)

• RS232: DB9 macho

• Conector:

• Bits de datos: 5 bits, 6 bits, 7 bits, 8 bits

• Bit de parada: 1, 2

• Bit de paridad: Ninguno, Impar, Par, Marca, Espacio

• Velocidad de transmisión: 600 bps ~ 230,4 Kbps

• Caché TX: 2 KB

• Caché RX: 2 KB

• Control de flujo de hardware: RTS/CTS

• Protección de interfaz:

• Fuerza:

• Fuente de alimentación: 5,0 ~ 36,0 V (se recomienda 5 V)

• Corriente de funcionamiento: 86,5 mA (@ 5 V)

• Consumo de energía: <1W

• Protección de interfaz: a prueba de reversa, protección ESD, contra sobretensiones

• Ambiente:

• Temperatura de funcionamiento: -40~85°C

• Temperatura de almacenamiento: -40~105°

Dimensions

Más personalización, háganos saber más detalles por favor
