USB-RS485-WE-1800-BT
PIISUN
| Cantidad: | |
|---|---|
Cable convertidor serie USB a RS485 de alta calidad de PIISUN.
Incorpora el dispositivo IC de interfaz USB a UART serie FT232RQ de FTDI para un rendimiento confiable.
Permite una conexión rápida y sencilla entre dispositivos con interfaz RS485 y USB.
Cuenta con una pequeña placa de circuito electrónico interno con transceptor RS485 integrado.
Los LED Tx y Rx proporcionan una indicación visual del tráfico de cables.
Conectores personalizables disponibles para admitir diferentes aplicaciones.
Producto de calidad profesional diseñado para una transmisión de datos perfecta.
Ideal para automatización industrial, sistemas de control y otras aplicaciones basadas en RS485.
Garantiza una comunicación estable y confiable entre dispositivos USB y RS485.
Compatible con varios sistemas operativos, incluidos Windows, Mac y Linux.

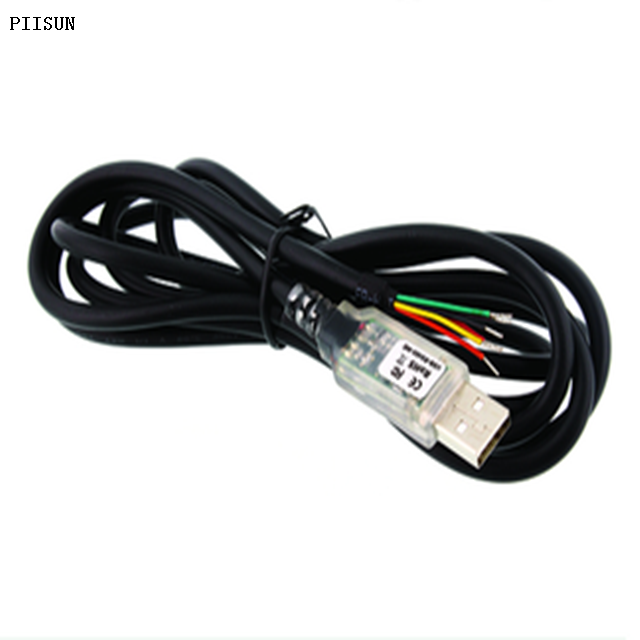

El cable USB-RS485 es un cable convertidor UART serie de niveles USB a RS485 que incorpora el dispositivo IC de interfaz USB a UART serie FT232RQ de FTDI que maneja todas las señales y protocolos USB.El cable proporciona una forma rápida y sencilla de conectar dispositivos con una interfaz RS485 a USB.Cada cable USB-RS485 contiene una pequeña placa de circuito electrónico interno, que utiliza el FT232RQ, que está encapsulado en el extremo del conector USB del cable.La hoja de datos del FT232RQ, DS_FT232R, está disponible en https://ftdichip.com/.La electrónica integrada también incluye el transceptor RS485 más LED Tx y Rx que dan una indicación visual del tráfico en el cable (si se especifica el conector USB transparente).El otro extremo del cable tiene conexiones con extremos de alambre estañado y desnudo de forma predeterminada, pero se puede personalizar usando diferentes conectores para admitir diversas aplicaciones.El cable USB-RS485 está diseñado para usarse al final de una red RS485 hasta aproximadamente 10 m.Para redes más largas o para colocar el cable USB-RS485 en medio de una red RS485, se recomienda cortar el cable conectado a 20 cm o menos para garantizar la integridad de la señal.Los cables cumplen con FCC, CE, UKCA y RoHS.
Números de pieza de los cables La siguiente Tabla 2.1 proporciona detalles de los cables USB-RS485 disponibles.
Número de pieza | Descripción | Conector final* | Detalles de cables |
USB-RS485-WE-1800-BT | Cable USB a UART con señales UART de nivel RS485.Cable negro, Conector USB transparente | Terminación de alambre (sin conector) | Cable de 1,8 m, 6 núcleos, 26 AWG, diámetro = 5 mm |
USB-RS485-WE-5000-BT | cable de 5 m, 6 núcleos, 26 AWG, diámetro = 5 mm | ||
USB-RS485-CC-LLL-CU-X | Cable USB a UART con RS485 Señales UART de nivel. C = color del cable (B negro o T transparente), U = color del conector USB (T transparente o B negro) X = voltaje (P es 5 V, G es 0 V) | CC = Conector descripción. | LLLL = Longitud de cable. |
FTDI admite diseños de conectores finales personalizados.Para obtener más información, comuníquese con el equipo de ventas.
Nota: La tolerancia para el cable de 1,8 metros de longitud es de +/-30 mm y de +/-50 mm para el cable de 5 metros de longitud.
Aplicaciones Típicas
• Convertidor de nivel USB a serie RS485.
• Actualización de periféricos heredados a USB.
• Interfaz Microcontrolador UART o I/O a USB.
• Interfaz FPGA o PLD a USB.
• Interfaz USB para PC de instrumentación.
• Control industrial USB.
• Transferencias de archivos protegidas por contraseña mediante USB.
• El cable convertidor USB-RS485 proporciona una interfaz serie USB a RS485 con conectores finales personalizados.
• Todo el protocolo USB manejado por la electrónica del cable.
• Interfaz de comunicación EIA/TIA-485 con bajos requisitos de energía.
• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
• EEPROM interna con área de escritura por el usuario.
• El VCP libre de regalías de FTDI permite la comunicación como un puerto COM emulado estándar y los controladores 'directos' D2XX proporcionan una interfaz de programación de aplicaciones DLL.
• Indicación visual del tráfico Tx y Rx mediante LEDs en el conector USB transparente.
• Protocolo de enlace del software X-On/X-Off.
• Velocidades de transferencia de datos de 300 baudios a 3 Mbaud.
• Compatibilidad con la función FTDIChip-ID™ del FT232RQ para mejorar la seguridad.
• Bajo consumo de ancho de banda USB.
• Compatible con controlador de host UHCI / OHCI / EHCI.
• Compatible con USB 2.0 de máxima velocidad.
• Rango de temperatura de funcionamiento de -40°C a +85°C.
• La longitud del cable es de 1,80 mo 5,0 m.
• Protección ESD para E/S RS-485 ±15 kV Modelo de cuerpo humano (HBM) ±15 kV EN61000-4-2 Descarga por espacio de aire ±8 kV EN61000-4-2 Descarga por contacto
• Cumple con FCC, UKCA, CE y RoHS.
• Versiones personalizadas disponibles bajo pedido (sujetas a MOQ).
• RoHS.
