TTL-232R-5V
PIISUN
| Cantidad: | |
|---|---|
Paso de 0,1'
Conductor 26 AWG
Todo el protocolo USB manejado por la electrónica del cable USB
Conéctese directamente a un microcontrolador UART o pines de E/S

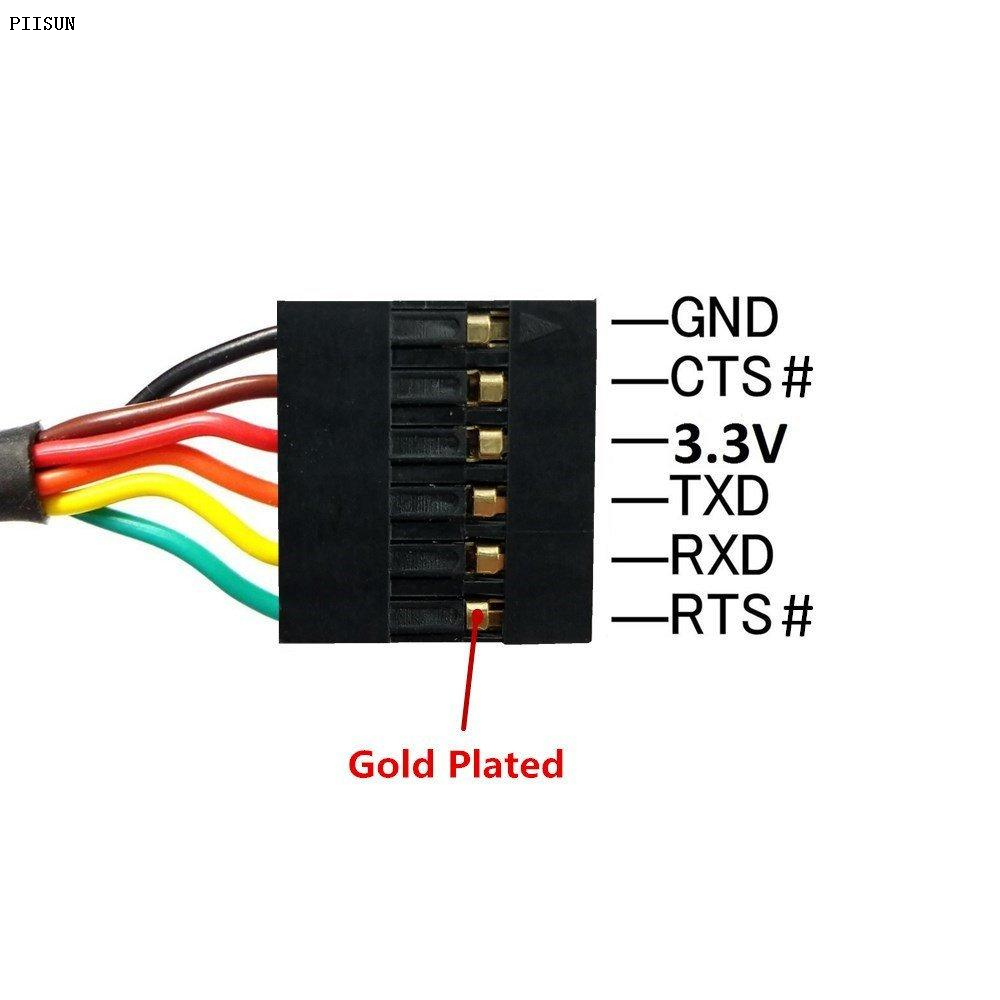

La salida de 6 vías proporciona Tx, Rx, RTS#, CTS#, VCC y GND (conector de audio que proporciona solo Tx, Rx, GND)
Compatibilidad con la función FTDIChip-ID™ del FT232R para mejorar la seguridad
Bajo consumo de ancho de banda USB
Rango de temperatura de funcionamiento de -40 a +85 °C
Computadoras y periféricos de computadora
El TTL-232R-5V/TTL-232R-3V3 es un cable convertidor de USB a serie (nivel TTL) que permite conectar unidades de interfaz TTL a USB de una manera sencilla.Esta versión del cable adaptador serie USB a TTL de FTDI tiene sus pines de E/S configurados para funcionar a niveles de 5 V.

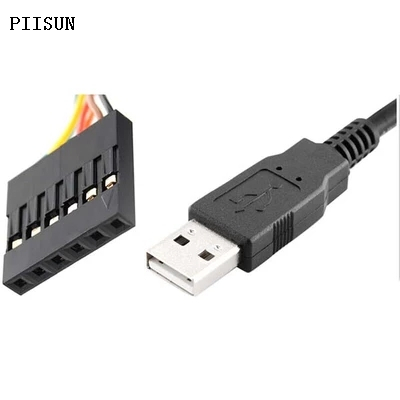

El TTL-232R utiliza un IC FT232RQ que está alojado dentro del conector USB 'A' y termina en el extremo de un cable de 1,8 metros con un conector hembra de paso de 0,1″' que proporciona acceso para transmitir (Tx), recibir ( Rx), RTS#, CTS#, Vcc (5V) y GND.
El TTL-232R-5V/TTL-232R-3V3 cumple totalmente con RoHS y se suministra suelto, empaquetado en una bolsa antiestática.Está aprobado por FCC, CE y UKCA.

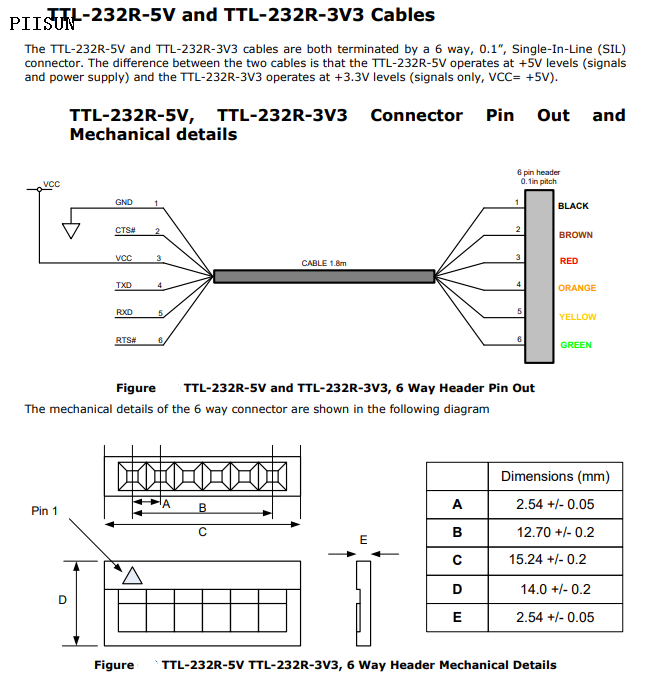

El TTL-232R-5V/TTL-232R-3V3 es un cable convertidor serie USB a UART con señal UART de nivel TTL de +5 V.El lado USB del cable está alimentado por USB y es compatible con USB 2.0 de máxima velocidad.El cable está terminado por un conector simple en línea (SIL) de 6 vías y 0,1'. El cable contiene una pequeña placa de circuito electrónico interna, que utiliza el FT232R, que está encapsulada en el extremo del conector USB del cable. .
· Paso de 0,1'
· Conductor 26 AWG
· Todo el protocolo USB manejado por la electrónica del cable USB
· Conéctese directamente a un microcontrolador UART o pines de E/S
· La salida de 6 vías proporciona Tx, Rx, RTS#, CTS#, VCC y GND (conector de audio que proporciona solo Tx, Rx, GND)
· Compatibilidad con la función FTDIChip-ID™ del FT232R para mejorar la seguridad
· Bajo consumo de ancho de banda USB
· Rango de temperatura de funcionamiento de -40 a +85 °C
Cables disponibles y números de pieza La siguiente Tabla 1.1 proporciona detalles de los cables TTL-232R disponibles.
Número de pieza | Descripción | Conector final* | Detalles de cables |
TTL-232R-5V | Cable USB a UART con nivel TTL de +5V Señales UART. | SIL de 6 pines, paso de 0,1' | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232R-3V3 | Cable USB a UART con +3.3V nivel TTL señales UART | SIL de 6 pines, paso de 0,1' | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232R-5V-WE | Cable USB a UART con nivel TTL de +5V Señales UART. | Terminación de alambre (no conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232R-3V3-WE | Cable USB a UART con +3.3V nivel TTL señales UART | Terminación de alambre (no conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232R-5V-AJ | Cable USB a UART con nivel TTL de +5V Señales UART. | Conector de audio de 3,5 mm | 2 núcleos y espiral, 26 AWG, diámetro = 4 mm |
TTL-232R-3V3-AJ | Cable USB a UART con +3.3V nivel TTL señales UART | Conector de audio de 3,5 mm | 2 núcleos y espiral, 26 AWG, diámetro = 4 mm |
TTL-232R-3V3-2mm | Cable USB a UART con +3.3V nivel TTL señales UART | 8 vías, con llave, 2 mm Conector para uso con módulos FTDI VDRIVE2 o VMUSIC2. | 7 núcleos, 26 AWG, diámetro = 5 mm |
Aplicaciones típicas del convertidor serie TTL a USB:
Convertidor de nivel USB a serie TTL
• Actualización de periféricos heredados a USB
• Interfaz Microcontrolador UART o E/S a USB
• Interfaz FPGA/PLD a USB
• Interfaz para módulos FTDI VDRIVE2 o VMUSIC2.
• Reemplaza los cambiadores de nivel tipo MAX232 permitiendo la conexión directa de productos a la PC vía USB
• Interfaz de PC de instrumentación USB
• Control industrial USB
• Dongles de cifrado de hardware/software USB
Versiones personalizadas también disponibles (sujetas a MOQ).
