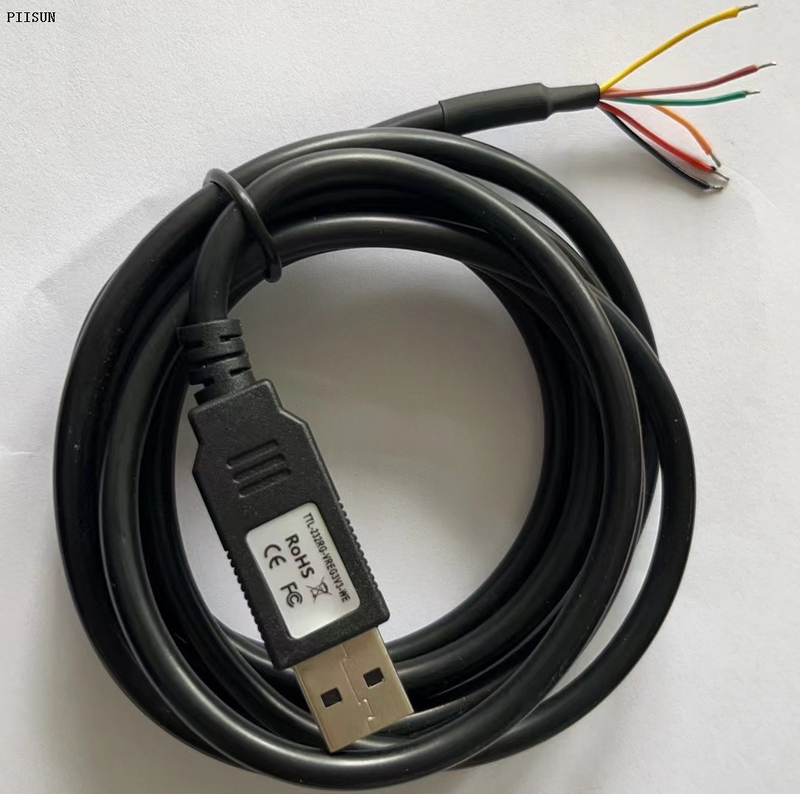

TTL-232RG-VSW3V3-WE
PIISUN
| Cantidad: | |
|---|---|
El cable USB a TTL TTL232RGVSW3V3WE es una solución confiable y versátil para todas las necesidades de conectividad.Proporciona una conversión perfecta de nivel USB a serie TTL, lo que lo hace ideal para actualizar periféricos heredados a USB.Este cable permite una interfaz sencilla del microcontrolador UART o IO a USB, lo que garantiza una comunicación fluida y eficiente entre dispositivos.También se integra perfectamente con sistemas FPGA/PLD, proporcionando una interfaz USB conveniente y confiable.El cable es compatible con FTDI VDR, un reconocido estándar industrial que garantiza calidad y confiabilidad.Ya sea para fines de transferencia de datos, programación o depuración, el cable USB a TTL TTL232RGVSW3V3WE es la solución perfecta para ingenieros, desarrolladores y entusiastas de la tecnología.Actualice sus opciones de conectividad hoy y experimente la conveniencia y eficiencia que brinda a sus proyectos.
Aplicaciones Típicas
• Convertidor de nivel USB a serie TTL
• Actualización de periféricos heredados a USB
• Interfaz Microcontrolador UART o E/S a USB
• Interfaz FPGA/PLD a USB
• Interfaz para módulos FTDI VDRIVE2 o VMUSIC2.
• Interfaz USB a nadie
Reemplace los cambiadores de nivel tipo MAX232 que permiten la conexión directa de productos a la PC a través de USB
• Interfaz de PC de instrumentación USB
• Control industrial USB
• Dongles de cifrado de hardware/software USB
La siguiente Tabla 1.1 proporciona detalles de los cables genéricos TTL-232RG disponibles.
Número de pieza | Descripción | Conector final* | Detalles de cables |
TTL-232RG-VSW3V3-WE | Cable USB a UART con +3.3V Señales UART de nivel TTL.Máximo salida de 50mA en VCC | Terminación de alambre (sin conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232RG-VSW3V3-PCB | Cable USB a UART con nivel TTL de +3,3 V UART señales.Salida máxima de 50 mA en VCC | N / A (sin conector) | N/A (sin cable) Solo PCB |
TTL-232RG-VREG3V3-WE | Cable USB a UART con nivel TTL de +3,3 V UART señales.Salida máxima de 250 mA en VCC | Terminación de alambre (sin conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232RG-VREG1V8-WE | Cable USB a UART con +1,8V Señales UART de nivel TTL.Máximo salida de 100mA en VCC | Terminación de alambre (sin conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232RG-VSW5V-WE | Cable USB a UART con nivel TTL de hasta 5V Señales UART.Salida máxima de 450 mA en VCC | Terminación de alambre (sin conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
TTL-232RG-VIP-WE | Cable USB a UART con niveles de voltaje TTL Para las señales UART se suministran desde la lógica de la interfaz del cliente. | Terminación de alambre (sin conector) | 6 núcleos, 26 AWG, diámetro = 5 mm |
Características
• El cable convertidor genérico TTL-232RG proporciona una interfaz USB a serie TTL con varios niveles lógicos.• El FT232RQ integrado proporciona USB de un solo chip a una interfaz de transferencia de datos en serie asíncrona.
• Todo el protocolo USB manejado por la electrónica del cable USB.
• Conecte directamente a un microcontrolador UART o pines de E/S.
• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
• Handshaking de hardware totalmente asistido (RTS#/CTS#) o software X-On/X-Off.
• Velocidades de transferencia de datos de 300 baudios a 3 Mbaud en niveles TTL.
• EEPROM interna con área de escritura por el usuario.
• La amplia gama de voltajes de salida de 1,8 V a 5,0 V y entradas TTL seguras hacen que el TTL-232RG sea fácil de conectar con MCU de 5,0 V.
• El VCP libre de regalías de FTDI permite la comunicación como un puerto COM emulado estándar y los controladores 'directos' D2XX proporcionan una interfaz de programación de aplicaciones DLL.
Compatibilidad con la función FTDIChip-ID™ FT232RQ para mejorar la seguridad.
• La potencia de salida de voltaje permite alimentar la lógica externa desde el puerto USB.
• El cable se puede utilizar para aceptar voltaje IO desde la lógica de interfaz de la aplicación, lo que permite a los usuarios suministrar niveles de voltaje IO.
• Las salidas de 6 vías proporcionan Tx, Rx, RTS#, CTS#, VCC y GND.
• Bajo consumo de ancho de banda USB.
• Compatible con controlador de host UHCI / OHCI / EHCI.
• Compatible con USB 2.0 (12 Mb/s) de máxima velocidad.
• Rango de temperatura de funcionamiento de -40°C a +85°C.
• La longitud del cable es de 1,80 m (6 pies).
• Versiones personalizadas también disponibles (sujetas a MOQ).
