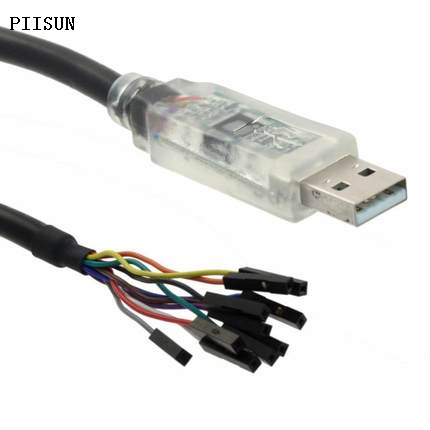

C232HM-EDHSL-0
PIISUN
| Cantidad: | |
|---|---|
Cable USB 2.0 de alta velocidad a MPSSE (maestro SPI/I2C/JTAG) con señales de nivel digital de +3,3V.
Tasas de transferencia de datos: 30 mbps
Velocidad USB: Alto Velocidad (480 Mbps)
Interfaces: MPSS
Conector USB: Tipo A
Conector final: 10 Forma 0,1 'cabezal de pin hembra
Longitud del cable: 0,5 m
Detalles de cables: 10 núcleo, 6,5 mm UL2464 24 AWG
Paquetes: N / A
Canales: 1
Voltaje de E/S: 3,3 V
USB Clase: Controladores FTDI
Puerto de comunicación virtual: Sí
Salida de potencia máxima: +3.3V / 250mA
IC interno FTDI: FT232H
Operando Temperatura: -40°C a +85°C
Descripción del producto
El C232HM-DDHSL-0/C232HM-EDHSL-0 es un cable USB 2.0 de alta velocidad a MPSSE.Este cable contiene una pequeña placa de circuito electrónico interna, que utiliza el FT232H, que está encapsulada en el extremo del conector USB del cable, esto maneja todas las señales y protocolos USB.El FT232H es un IC USB 2.0 de un solo canal de alta velocidad (480 Mb/s) a UART/FIFO.Se puede configurar en una variedad de interfaces seriales o paralelas estándar de la industria, como MPSSE - JTAG, SPI, I2C.El dispositivo FT232H integrado incorpora un procesador de comandos llamado motor serie síncrono multiprotocolo (MPSSE).El propósito del procesador de comandos MPSSE es comunicarse con dispositivos que utilizan protocolos síncronos (como JTAG, SPI o I2C) de manera eficiente.El cable está terminado por diez cables individuales con conectores unipolares que pueden conectarse a un conector macho.Las señales de cable cumplen con la lógica CMOS a 3,3 V.El cable tiene 0,5 m de largo y admite una transferencia de datos de hasta 30 Mbps en modo MPSSE.
· Salida máxima de 450 mA a 5,0 V CC en VCC
· Bajo consumo de ancho de banda USB
· Compatible con controlador de host UHCI/OHCI/EHCI
· Compatible con USB 2.0 de alta velocidad (480 Mbits/segundo) y velocidad completa (12 Mbits/segundo)
· Todo el protocolo USB manejado en el chip, no se requiere programación de firmware específica para USB
· Conector USB tipo A para conexión directa a un host o concentrador
· Baja corriente de funcionamiento y suspensión USB
· Soporte para suspensión y reanudación de USB
· Tiempo de espera del buffer de recepción ajustable
· Buffers de recepción y transmisión de 1 KB para un alto rendimiento de datos
El cable C232HM-DDHSL-0/C232HM-EDHSL-0, USB a MPSSE, es capaz de proporcionar una interfaz USB a SPI, I2C o JTAG y está aprobado por CE, FCC y UKCA.
Cable USB a MPSSE con señales de nivel digital de +3,3V.Salida máxima de 200 mA a 3,3 VCC en VCC

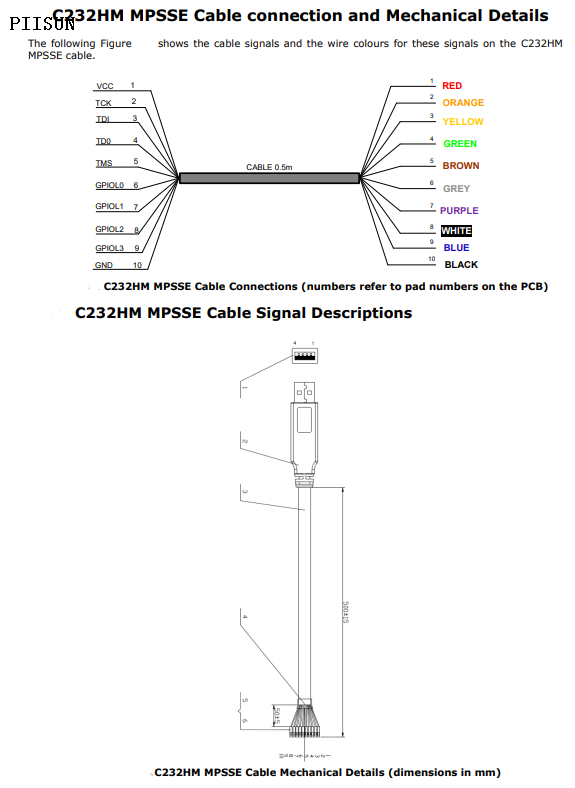

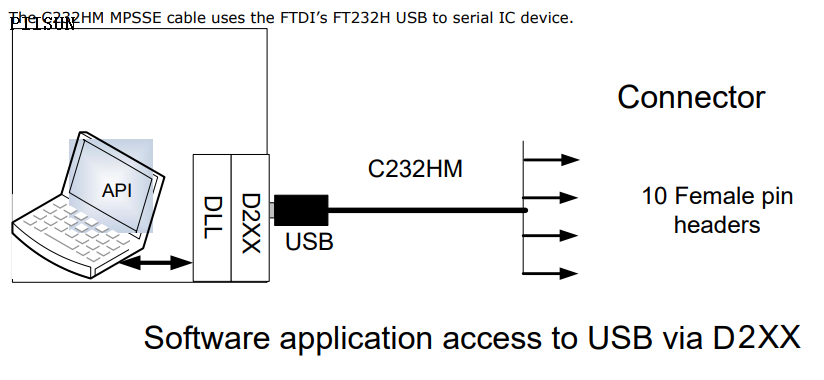

Esto lo logra el MPSSE dentro del dispositivo FT232H, que tiene la capacidad de emular protocolos seriales síncronos mientras maneja todos los protocolos y señales USB.
Para acelerar el desarrollo de aplicaciones, FTDI ha proporcionado bibliotecas que manejan los comandos MPSSE para emular varios protocolos.
NOTA: el uso de las bibliotecas MPSSE requiere que estén instalados los controladores D2XX de FTDI.
Aplicaciones
Comunicaciones y redes, audio, imágenes, vídeo y visión, sensores e instrumentación
Aplicaciones Típicas
· Interfaces USB a JTAG
· Interfaces USB a SPI
· Interfaces USB a I 2C
· Interfaz de diseños basados en MCU/PLD/FPGA a USB
· Transferencia de datos de audio USB y vídeo de bajo ancho de banda
· Rápida integración USB en sistemas electrónicos existentes
· Plataforma de creación de prototipos para interfaz USB en nuevos sistemas
· Instrumentación USB
El cable USB 2.0 de alta velocidad a MPSSE contiene una pequeña placa de circuito electrónico interno, que utiliza el FTDI FT232H, que está encapsulado en el extremo del conector USB del cable y que maneja todas las señales y protocolos USB.El cable proporciona una forma rápida y sencilla de conectar dispositivos con interfaces digitales de 3,3 voltios a USB.Para obtener detalles completos del IC, consulte la hoja de datos del FT232H, que está disponible en DS_FT232H.El dispositivo FT232H integrado incorpora un procesador de comandos llamado motor serie síncrono multiprotocolo (MPSSE).El propósito del procesador de comandos MPSSE es comunicarse con dispositivos que utilizan protocolos síncronos (como JTAG, SPI o I 2C) de manera eficiente.Los detalles completos están disponibles en la nota de aplicación MPSSE - AN_108.El cable está terminado por diez cables individuales con conectores unipolares que pueden conectarse a un conector macho.Las señales de cable cumplen con la lógica CMOS a 3,3 voltios.El FT232H es un IC USB 2.0 de alta velocidad (480 Mb/s) de un solo canal a UART/FIFO.Se puede configurar en una variedad de interfaces seriales o paralelas estándar de la industria, como MPSSE - JTAG, SPI, I2C.El cable C232HM MPSSE se configura fácilmente en cada interfaz, por ejemplo, JTAG, SPI, I2C a través del software de la aplicación.El cable se alimenta desde un puerto host USB y es compatible con USB 2.0 de alta velocidad.El cable tiene 0,5 m de largo y admite una transferencia de datos de hasta 30 Mbps en modo MPSSE.
Cables disponibles y números de pieza La siguiente Tabla 1.1 proporciona detalles de los cables MPSSE C232HM disponibles (admite diseños de conectores finales personalizados)
Número de pieza | Descripción | Conector final* | Detalles de cables |
C232HM-DDHSL-0 | Cable USB a MPSSE con Señales de nivel digital de +3,3V. Salida máxima de 250 mA @ 3,3 VCC en VCC | Unipolar, receptáculo x 10 | 10 núcleos, 28 AWG, diámetro = 6,5 mm |
C232HM-EDHSL-0 | Cable USB a MPSSE con Señales de nivel digital de +3,3V. Salida máxima de 450 mA @ 5,0 VCC en VCC | Unipolar, receptáculo x 10 | 10 núcleos, 28 AWG, diámetro = 6,5 mm |
Características
· Basado en el dispositivo USB de alta velocidad FT232H de un solo chip
· Compatible con USB 2.0 de alta velocidad (480 Mbits/segundo) y velocidad completa (12 Mbits/segundo)
· Todo el protocolo USB manejado en el chip: no se requiere programación de firmware específica para USB
· Conector USB tipo A para conexión directa a un host o concentrador
· Alimentación por bus USB
· Protocolo de enlace totalmente asistido por hardware o software X-On/X-Off
· Velocidades de datos serie síncrona (MPSSE) de hasta 30 Mbps en JTAG, SPI e I2C
· Buffers de recepción y transmisión de 1kByte para un alto rendimiento de datos
· Transmitir y recibir señales de unidad LED
· Tiempo de espera del buffer de recepción ajustable
· Soporte para suspensión y reanudación de USB
· Baja corriente de funcionamiento y suspensión USB
· Bajo consumo de ancho de banda USB
· Compatible con controlador de host UHCI / OHCI / EHCI
· Rango de temperatura de funcionamiento de -40°C a +85°C
· La longitud del cable es de 0,5 m (19,7 pulgadas)
· Versiones personalizadas también disponibles (sujetas a cantidad mínima de pedido (MOQ))
· Los controladores D2XX libres de regalías de FTDI eliminan el requisito de desarrollo de controladores USB en la mayoría de los casos
