PiiLCD-T050C01
PIISUN
| Cantidad: | |
|---|---|

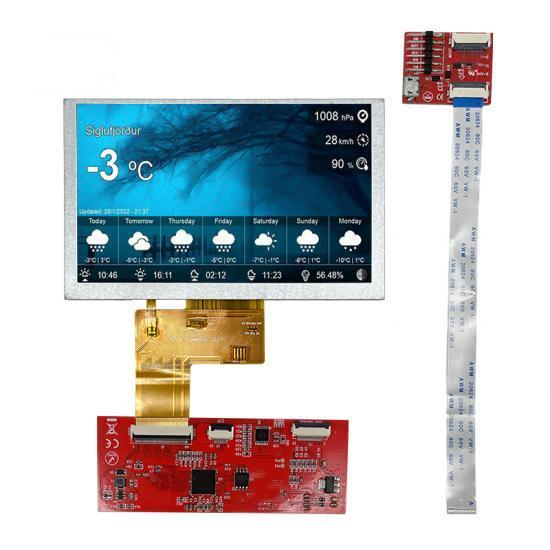

Interfaz LCD UART de 5 pulgadas, función capacitiva, interfaz hmi de 800x480, módulo de pantalla tft lcd de 5 pulgadas
Los productos PIISUN Technology han sido concebidos como monitor TFT y controlador táctil.Incluye procesador, programa de control, controlador, memoria flash, RS232/TTL/USB, pantalla táctil, fuente de alimentación, etc., por lo que es un sistema de visualización completo basado en un sistema operativo potente y sencillo, que puede controlarse mediante cualquier MCU.(Muy adecuado para tus proyectos Arduino y Raspberry Pi).
Se pueden utilizar para realizar todas las funciones básicas, como visualización de texto, visualización de imágenes, visualización de curvas, así como función táctil, función de video y audio, etc. Tiene un software de diseño GUI para ofrecer una manera fácil de crear un usuario táctil intuitivo y excelente. interfaz incluso para principiantes, la interfaz de usuario puede ser más abundante y variada.Y la memoria flash de 128M puede almacenar sus datos, archivos de configuración, archivos de imagen, archivos de fuentes, archivos de video y archivos de audio, etc.
| Especificación | ||
| Número de pieza | PiiLCD-T050C01 | |
| Dimensión del contorno (mm) | 140,70 (ancho) x 93,83 (alto) x 4,68 (profundidad) | |
| Área activa (mm) | 108,00 (ancho) x 64,80 (alto) | |
| Resolución (puntos) | 800x (RGB) × 480 | |
| Temperatura de funcionamiento (°C) | -20-70 | |
| Temperatura de almacenamiento (°C) | -30-80 | |
| Número de píxeles (píxeles) | 800RGB(H)xRGBx480V) | |
| Panel táctil | CTP | |
| Controlador IC | ST7262-G4-E | |
| Disposición de píxeles | franja RGB | |
| Modo de visualización | Negro normal, TN, TFT de 5 pulgadas | |
| Tratamiento de superficies | Anti reflejante | |
| Ver dirección | TODO | |
| Peso (gramos) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| sistema B/L | Por determinar (típico) | |
| Interfaz | UART | |
| Vida útil del módulo (horas) | 50.000-100.000 | |
-Totalmente compatible con interfaz RS232/TTL UART y puerto USB.
-Interferencia electromagnética de grado médico
-También puede diseñar su nuevo archivo de proyecto para la pantalla LCD tft inteligente en una PC con sistema Windows o una PC MacOS
-Nuestro módulo HMI TFT LCD es un sistema de visualización completo que viene con el software PIISUN sin costo .
-Esto ofrece una manera fácil de crear una interfaz de usuario táctil excelente e intuitiva incluso para principiantes.
-Esto reducirá el 90% de su tiempo y costo de desarrollo.Hace que diseñar un pedazo de la torta.
1. Construya un proyecto PIISUN mediante Editor PIISUN de diseño con archivos de imagen png/jpg/bmp/svg/gif.
2. Conéctese con la MCU del cliente a través de RS232,TTL directamente.Conecta y reproduce.
3. Escriba un programa simple para que MCU controle el módulo TFT-LCD mediante el conjunto de comandos.
(Código JSON al módulo TFT-LCD y código HEX al MCU del cliente).
Eso es todo.
Personalización:
1. ¿Cómo se puede garantizar la calidad de TFT LCD?R: Contamos con proveedores de vidrio de alta calidad.Como Tianma, Innolux, Hannstar y BOE.Nuestros productos deben ser 100% probados y cargados con 30 días de envejecimiento.
2. ¿Qué interfaces tienes para TFT LCD?R: Contamos con interfaces RGB, LVDS, MIPI y HDMI.
3. ¿Qué tamaño de TFT LCD pueden ofrecer?R: Podemos proporcionar LCD TFT de 1,3 a 32 pulgadas.
4. ¿Ofrecen soporte técnico?R: Sí, podemos brindar soporte técnico gratuito.Contamos con un equipo técnico y de I+D profesional.
5. ¿Qué formas de envío admite?R: Admitimos Fedex, DHL y UPS, etc.
